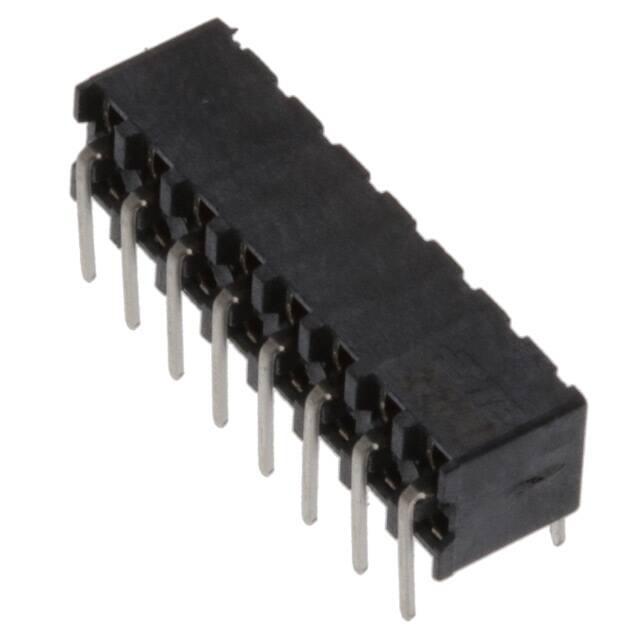

1-2314925-6

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 16pin 2A 380nm 金 通孔安装
供应商型号: N-1-2314925-6
供应商: 云汉优选
标准整包数: 400
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 1-2314925-6

1-2314925-6概述

    AMPMODU 2mm Board-to-Board Receptacles

    1. 产品简介


    AMPMODU 2mm Board-to-Board Receptacles 是由TE Connectivity(TE)设计制造的一种用于板对板连接的接插件。这类接插件主要适用于工业控制、伺服驱动器、物料搬运、仪器仪表及测试设备等领域。其采用磷青铜接触器和双悬臂梁结构,提供三种不同的镀金厚度选项,旨在确保可靠的信号传输。

    2. 技术参数


    - 中心线间距:2.00mm(0.079英寸)
    - 双悬臂接触器
    - 支持顶部和双侧入口的垂直和水平安装
    - 表面贴装和通孔安装,提供多种焊尾长度以适应不同PCB厚度(1.6mm至2.4mm)
    - 管式、带式和卷式包装
    - 每行最多可达25个位置,单排和双排设计
    - 环境保护标准:UL94V0,无卤素/低卤素

    3. 产品特点和优势


    - 占用空间少:相比2.54mm中心线的设计,节省38%的PCB空间,提供更多功能扩展的可能性。
    - 电气稳定性:提供两点电气稳定连接,确保可靠的母端与公端连接。
    - 多样化组合:多样的头尾组合选择,支持多层板对板堆叠。
    - 易组装:支持自动表面贴装和回流焊接生产过程。

    4. 应用案例和使用建议


    AMPMODU 2mm Board-to-Board Receptacles 主要应用于PLC、伺服驱动器、工业控制系统、物料搬运系统、仪器仪表及测试设备和楼宇自动化等领域。根据这些应用场景,我们建议:
    - 在选择具体型号时,根据实际所需的引脚数和排列方式来确定。
    - 在进行组装时,遵循制造商提供的安装指南,确保接触良好且安装正确。

    5. 兼容性和支持


    AMPMODU 2mm Board-to-Board Receptacles 适用于多种焊接工艺,包括表面贴装和通孔焊接。此外,TE Connectivity提供了详细的技术支持和维护服务,以确保产品在使用过程中能发挥最佳性能。对于特殊需求如需要锡镀层的客户,也可以联系产品专家获取帮助。

    6. 常见问题与解决方案


    - 问题一:如何正确选择适合的接触器镀金厚度?
    - 解决方案:根据实际电流和信号传输要求选择合适的镀金厚度。例如,0.76μm的镀金适用于较高电流传输。

    - 问题二:如何确保焊接质量?
    - 解决方案:按照制造商提供的焊接温度范围(260°C以内)进行操作,并使用适当的焊接设备和工艺。

    7. 总结和推荐


    AMPMODU 2mm Board-to-Board Receptacles 具有紧凑的设计、可靠的电气性能和多样化的组合选择,是工业应用中的理想选择。其占用空间小、易于组装和维护的特点使其在市场上具有较强的竞争力。综上所述,我们强烈推荐这款产品给寻求高效可靠连接解决方案的应用工程师和技术采购团队。

1-2314925-6参数

参数
触头镀层 - 配接
额定电流 2A
防护等级 -
间距-配接 2mm
针脚数 16pin
触头镀层厚度 - 配接 380nm
类型 Push-Pull,Receptacle
颜色 -
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1-2314925-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2314925-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 1-2314925-6 1-2314925-6数据手册

1-2314925-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
