OZ-SS-124LM1,200

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 DIP 通孔安装 29.2mm*12.8mm*20.6mm
供应商型号: 9097915
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OZ-SS-124LM1,200

OZ-SS-124LM1,200概述

    文章:16A Miniature Power PC Board Relay 技术手册

    产品简介

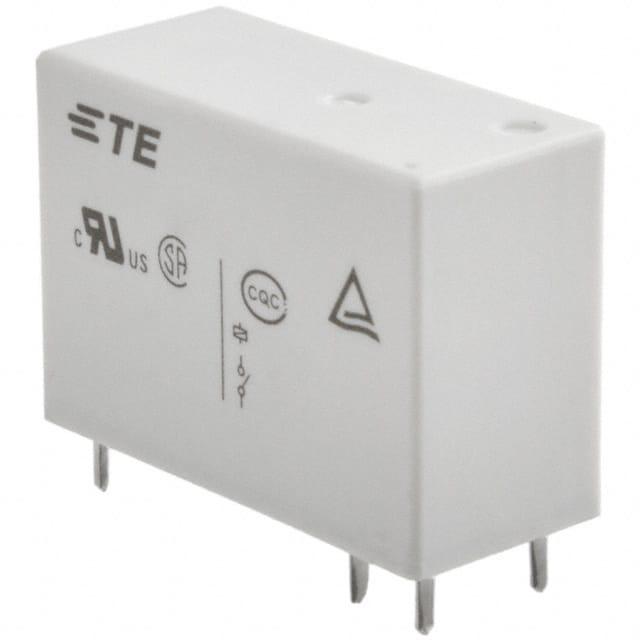

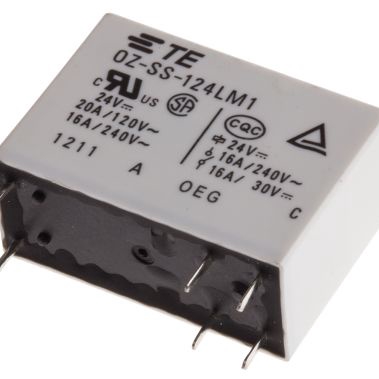

    16A Miniature Power PC Board Relay 是一种小型继电器,广泛应用于家电、暖通空调(HVAC)和办公机械等领域。它采用印刷电路板终端设计,具有多种形式接触布置,以适应不同的应用需求。本产品不仅符合多项国际标准,还具备高可靠性及耐用性,使其成为各种工业和家庭应用的理想选择。

    技术参数


    | 参数 | 规格 |

    | 接触类型 | 1 Form A (SPST-NO),1 Form C (SPDT) |
    | 额定电流 | 16A @ 240VAC,120VAC;5A @ 24VDC 110V |
    | 最大功率 | 3,850VA,600W |
    | 额定电压 | 5-48VDC |
    | 必须释放电压 | 5%以上额定电压 |
    | 动作时间 | OZ-D型 ≤15ms,OZ-L型 ≤20ms |
    | 重量 | 约13克 |
    | 工作温度范围 | -30°C至+85°C(取决于绝缘等级) |

    产品特点和优势


    16A Miniature Power PC Board Relay 的显著特点是其广泛的认证(如UL 508、CSA和TUV),确保了其在全球市场的合规性。此外,它提供密封版本,可以在浸入式清洁环境中使用,适用于需要频繁清洁的应用场景。该继电器还通过了严格的绝缘强度测试(5,000VAC,10,000V冲击电压),保证了其在高电压条件下的稳定性。其密封塑料外壳(OZ-SH)进一步提升了耐用性和抗环境干扰的能力。

    应用案例和使用建议


    此继电器常用于控制电路,例如家用空调和冰箱中的制冷系统。为了充分发挥其性能,在实际应用中应确保接线规范,避免因接触不良或过载导致的故障。对于高频开关操作的应用场合,可以考虑提高散热设计,确保继电器能够长期稳定运行。另外,为防止机械振动对产品的影响,可考虑增加减震措施。

    兼容性和支持


    16A Miniature Power PC Board Relay 可以与其他标准组件轻松配合使用,如与现有的电源板和控制模块无缝连接。制造商提供了详尽的技术支持和维修服务,以帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 动作响应缓慢 | 检查供电电压是否在规定的范围内 |
    | 无法释放 | 调整释放电压设置 |
    | 继电器发热 | 检查是否存在过载情况,确保安装通风良好 |

    总结和推荐


    16A Miniature Power PC Board Relay 以其优异的性能和广泛的适用性在市场上获得了很高的评价。它的多种规格和形式使其能够满足不同应用场景的需求,特别是在需要高电压耐受性和可靠性的领域。我们强烈推荐这一产品给那些需要高品质继电器解决方案的用户。

OZ-SS-124LM1,200参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29.2mm*12.8mm*20.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

OZ-SS-124LM1,200厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OZ-SS-124LM1,200数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OZ-SS-124LM1,200 OZ-SS-124LM1,200数据手册

OZ-SS-124LM1,200封装设计

查看详情并下载
Symbol
Footprint
3D Model
