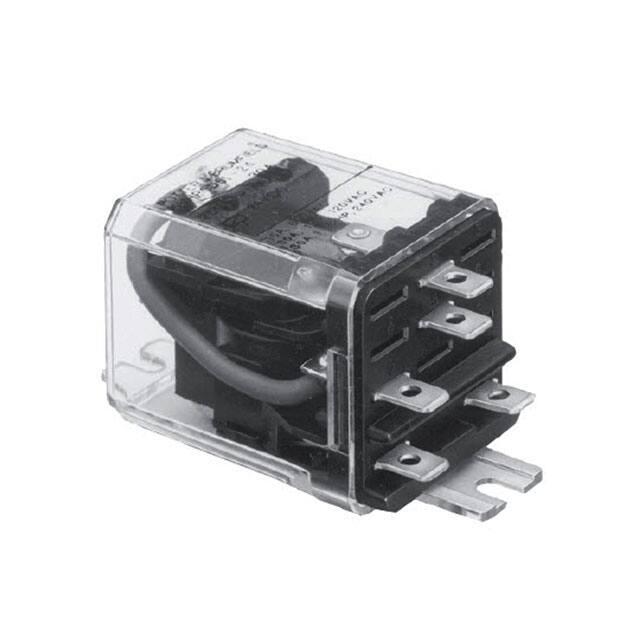

KUHP-5A17-120

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 通孔安装 38.9mm*35.7mm*48.4mm
供应商型号: N-KUHP-5A17-120
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 KUHP-5A17-120

KUHP-5A17-120概述


    产品简介


    KUHP 系列面板继电器是 Potter & Brumfield 生产的一种通用型面板/插件继电器,适用于各种工业控制场合。这类继电器广泛用于商业暖通空调(HVAC)、智能电网通信控制器、行李处理系统及泵类设备中。KUHP 继电器具有多种电压等级和接触配置,支持直流(DC)和交流(AC)两种电源类型。这些继电器特别适合需要高可靠性和长寿命的应用环境。

    技术参数


    - 直流线圈电压范围:6 VDC 至 110 VDC
    - 交流线圈电压范围:6 VAC 至 277 VAC
    - 接触形式:最多可达到双极双掷(DPDT)
    - 接触材料:银镉氧化物(AgCdO),银锡氧化铟氧化物(AgSnOInO)
    - 额定电流:单极:30 A,双极:20 A
    - 接触电阻:初始接触电阻 ≤ 200 mΩ
    - 机械耐久性:1000 万次操作
    - 绝缘强度:
    - 开关之间:1200 V rms
    - 接触与线圈之间:3750 V rms
    - 相邻接触之间:3750 V rms
    - 线圈与框架之间:2000 V rms
    - 工作环境温度:
    - 直流线圈:-45°C 至 70°C
    - 交流线圈:-45°C 至 45°C

    产品特点和优势


    KUHP 系列面板继电器具备以下显著优势:
    - 高可靠性:1000 万次操作的机械耐久性确保长期稳定的运行。
    - 多样化电压支持:提供广泛的直流和交流电压选项,适用于不同应用场景。
    - 坚固耐用:采用银镉氧化物和银锡氧化铟氧化物作为接触材料,具有良好的耐磨性和导电性。
    - 环境保护:设计符合 IEC 61810 标准,具有良好的抗尘和防水能力。
    - 兼容性强:具有多种安装方式,如侧翼和顶部安装,便于集成到不同系统中。

    应用案例和使用建议


    KUHP 系列继电器在多个行业中得到了广泛应用。例如,在商业暖通空调系统中,KUHP 继电器能够有效地控制和调节空调系统的开关;在智能电网通信控制器中,它们可以用来实现设备间的逻辑控制。此外,KUHP 还被应用于机场行李处理系统和水泵控制系统等复杂环境中。
    使用建议:
    - 在选择继电器时,应根据具体应用的需求选择合适的电压等级和接触配置。
    - 在布线过程中应注意继电器的引脚布局,避免短路风险。
    - 定期检查继电器的工作状态,以确保其正常运行。

    兼容性和支持


    - 兼容性:KUHP 系列继电器兼容多种电路板和连接器类型,易于集成到现有系统中。
    - 支持:TE Connectivity 提供详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:继电器无法正确吸合或释放。
    - 解决方案:检查电源电压是否在规定范围内,确认接线是否正确,排除线路干扰。
    - 问题:继电器接触不良。
    - 解决方案:更换接触材料或清洁接触点,确保接触良好。

    总结和推荐


    综上所述,KUHP 系列面板继电器是一款高性能、高可靠性的电子元件,广泛适用于多种工业控制场合。其卓越的机械耐久性、多样化的电压支持、高可靠性和强大的兼容性使其成为众多应用的理想选择。强烈推荐使用 KUHP 系列继电器,特别是在需要高可靠性和长寿命的工业自动化控制系统中。

KUHP-5A17-120参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 38.9mm*35.7mm*48.4mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

KUHP-5A17-120厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUHP-5A17-120数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KUHP-5A17-120 KUHP-5A17-120数据手册

KUHP-5A17-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 21.889 ¥ 186.0565
13+ $ 20.8781 ¥ 177.4639
库存: 23
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 930.28
直接购买
加入购物车
