4-1393302-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY

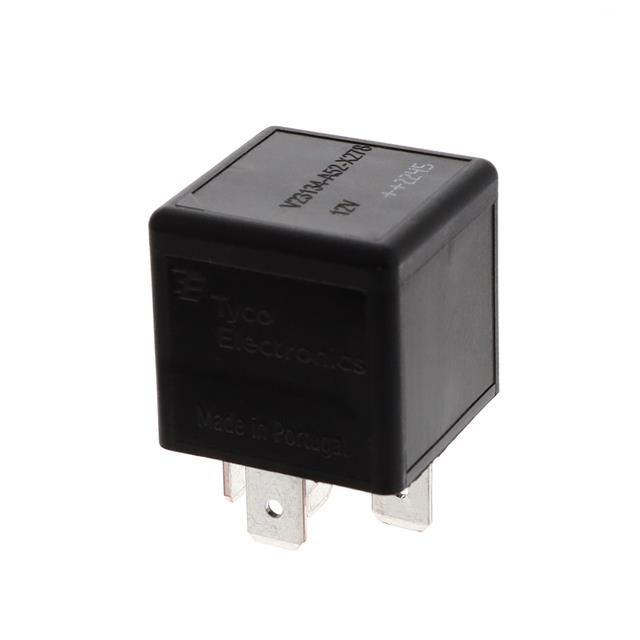

产品描述: Power Relay 12VDC 60(NO)/45(NC)A SPDT(25.9x25.9x24.9)mm Plug-In Automotive
供应商型号: U-4-1393302-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 4-1393302-1

4-1393302-1概述

    电子元器件技术手册:TE Connectivity Power Relay F4

    产品简介


    TE Connectivity的Power Relay F4是一款专为汽车应用设计的高可靠性继电器。这款继电器具有多种触点排列形式,可以满足不同的应用需求。Power Relay F4广泛应用于汽车电子系统中,例如ABS控制、发动机控制、电动助力转向系统(Electric Power Steering)等,具有稳定的性能和卓越的耐久性。

    技术参数


    以下是Power Relay F4的关键技术参数:
    - 接触类型:1 form A, 1 NO;1 form C, 1 CO;1 form U, 2 NO
    - 接触间距:>0.8mm
    - 额定电压:12VDC/24VDC
    - 极限连续电流:
    - 23°C时:60A (12VDC),60A (24VDC)
    - 85°C时:40A (12VDC),40A (24VDC)
    - 125°C时:17A (12VDC),17A (24VDC)
    - 极限闭合电流:120A (12VDC/24VDC)
    - 极限断开电流:60A (12VDC/24VDC)
    - 最大负载直流断开能力:符合ISO标准
    - 线圈电压:12VDC/24VDC
    - 操作范围:符合IEC 60068-2-14标准
    - 绝缘数据:初始介电强度500Vrms
    - 温度范围:-40°C至+125°C
    - 认证:UL94-HB,RoHS/ELV合规

    产品特点和优势


    Power Relay F4的主要特点包括:
    - 高稳定性:适用于各种恶劣环境下的稳定运行。
    - 高性能:出色的载流能力和可靠的开关性能。
    - 定制化选择:提供多种触点材料和结构选项,满足不同应用需求。
    - 插拔式安装:支持插件或PCB安装,便于组装和维护。
    - 广泛的应用范围:适用于各种汽车控制系统和模块。

    应用案例和使用建议


    应用案例:
    - ABS控制系统:确保车辆在紧急制动时的稳定性。
    - 发动机控制系统:通过精确控制燃油泵和冷却风扇来优化发动机性能。
    - 电加热前挡风玻璃:快速启动和停止加热过程,提高行车安全性。
    使用建议:
    - 热管理:在高温环境下使用时,应注意散热以避免过热。
    - 负载匹配:确保负载电流不超过规定的极限值,以免损坏继电器。
    - 环境适应性:考虑到可能存在的腐蚀性气体环境,可选用更高级别的防腐蚀保护措施。

    兼容性和支持


    Power Relay F4与现有的汽车电子系统兼容良好,同时提供丰富的定制化选项以满足特殊需求。TE Connectivity提供详细的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    1. 继电器操作不稳定
    - 原因:接触电阻过高。
    - 解决方法:清洁接触面或更换新的继电器。
    2. 负载电流过大导致损坏
    - 原因:超出了规定的工作电流范围。
    - 解决方法:确保负载电流在规定的范围内,避免超载。
    3. 继电器无法正常释放
    - 原因:可能由于电磁干扰或电源电压不稳。
    - 解决方法:检查电源供应是否稳定,必要时增加滤波电容。

    总结和推荐


    总体来看,TE Connectivity的Power Relay F4凭借其出色的性能、广泛的适用性和可靠的支持,是汽车电子系统中的优秀选择。尽管价格较高,但其稳定性和长期性能使其成为众多复杂应用场景的理想之选。强烈推荐在关键的汽车控制系统中使用该产品。

4-1393302-1参数

参数
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
通用封装 SPDT
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

4-1393302-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1393302-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 4-1393302-1 4-1393302-1数据手册

4-1393302-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 7.7698 ¥ 72.6476
40+ $ 6.5714 ¥ 61.4426
80+ $ 6.1914 ¥ 57.8896
200+ $ 5.9058 ¥ 55.2192
350+ $ 5.6406 ¥ 52.7396
5000+ $ 3.7638 ¥ 35.1915
10000+ $ 2.6112 ¥ 24.4147
库存: 220
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1452.95
