9-1393792-3

产品分类: 其他继电器
厂牌: TE CONNECTIVITY

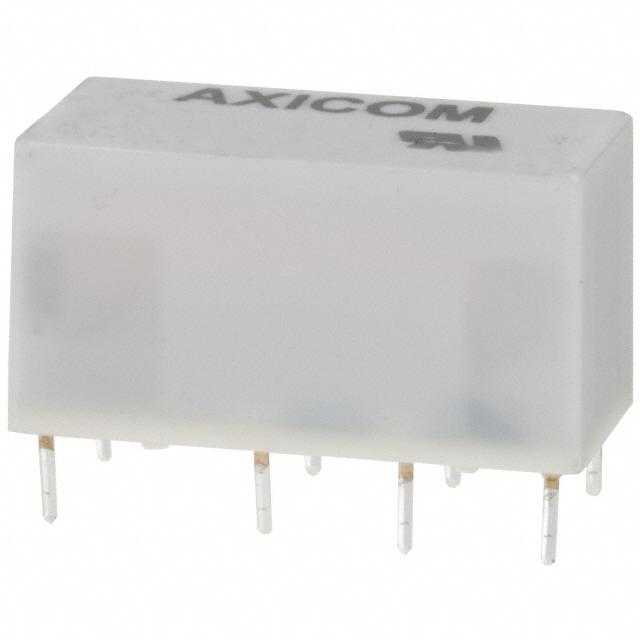

产品描述: 小型继电器,电磁继电器 PCB安装 20.2mm*10mm*11mm
供应商型号: JY-9-1393792-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 9-1393792-3

9-1393792-3概述


    产品简介


    TE Connectivity (TE) 的工业继电器是针对高性能应用设计制造的一系列产品,它们通过远程操作来控制电流的流动,实现电路的接通和断开。这些产品广泛应用于生产流水线、机器人、电梯、控制面板、数控机床、运动控制系统、照明、建筑系统、太阳能、暖通空调(HVAC)及一系列安全关键应用中。无论是在恶劣环境还是室内环境中,TE 都能提供高质量的继电器。

    技术参数


    功率 PCB 继电器至 16A
    - 接触材料:AgSnO2
    - 额定电压:250VAC
    - 额定电流:3A/5A/10A
    - 最大开关功率:1400VA/150W (NO)
    - 最大断开功率:850VA/90W (NC)
    - 最小推荐接触负载:100mA at 5VDC
    - 磁系统:DC, 敏感型
    - 额定线圈电压:3 至 48VDC
    - 额定线圈功率:200/400mW
    - 初始介电强度:
    - 触点间:1000Vrms
    - 触点与线圈间:4000Vrms
    - 相邻触点间:1.6/3.2mm
    - 环境温度:+70°C (标准)/+85°C (WG 型)
    功率 PCB 继电器至 50A+
    - 接触材料:AgSnO2
    - 额定电压:250VAC
    - 额定电流:30A
    - 最大开关功率:9695VA (T9S), 10000VA (T9V)
    - 最小推荐接触负载:1A at 12VAC/VDC
    - 磁系统:DC
    - 额定线圈电压:5 至 110VDC
    - 额定线圈功率:900mW
    - 初始介电强度:
    - 触点间:1500Vrms
    - 触点与线圈间:4000Vrms
    - 相邻触点间:>6.4mm/>8mm
    - 环境温度:+105°C

    产品特点和优势


    这些工业继电器拥有多种型号和配置,能够满足不同应用需求。例如,SCHRACK RZ 系列提供了高强绝缘和增强的温度耐受性,适用于家庭电器和暖通空调系统。而 SCHRACK RTX 和 SCHRACK RT iPOWER 系列则以其高达 370A 和 165A 的浪涌峰值电流而著称,适用于照明控制系统和电机控制应用。

    应用案例和使用建议


    应用案例
    - 家庭电器:SCHRACK SNR 系列,可用于加热控制和电源管理。
    - 暖通空调:SCHRACK RZ 系列,适用于高温环境下的可靠控制。
    - 楼宇自动化:SCHRACK RT iPOWER,用于电机控制和节能控制。
    使用建议
    - 在选择继电器时,需根据具体应用需求考虑额定电流和最大开关功率。
    - 在高温环境下使用时,确保选择具有高温度耐受性的型号,如 SCHRACK RT 系列。
    - 考虑到高浪涌电流的应用场景,建议使用具有更高浪涌峰值电流的型号,如 SCHRACK RTX。

    兼容性和支持


    TE 提供全面的技术支持和维护服务,帮助客户解决应用中的问题。此外,这些继电器均符合国际标准,如 IEC 60335-1 和 UL508,确保了全球范围内的应用兼容性。

    常见问题与解决方案


    常见问题
    1. 温度过高导致继电器失效
    - 解决方案:检查环境温度是否超过额定值,更换具有更高温度耐受性的型号。
    2. 浪涌电流导致继电器损坏
    - 解决方案:使用具有更高浪涌峰值电流能力的继电器,如 SCHRACK RTX 或 SCHRACK RT iPOWER。
    3. 切换频率过高导致磨损
    - 解决方案:定期进行检查和维护,更换磨损严重的触点。

    总结和推荐


    这些工业继电器凭借其高可靠性、广泛的适用性和卓越的性能,在多个领域表现出色。特别是在家庭电器、暖通空调和楼宇自动化等领域有着显著的应用优势。总体而言,这些继电器是需要高精度和高性能控制应用的理想选择。对于那些追求高性能和稳定性的客户,我们强烈推荐使用 TE Connectivity 的工业继电器产品。

9-1393792-3参数

参数
继电器类型 小型继电器,电磁继电器
开关功能 -
长*宽*高 20.2mm*10mm*11mm
安装方式 PCB安装
零件状态 在售
包装方式 管装

9-1393792-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393792-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 9-1393792-3 9-1393792-3数据手册

9-1393792-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
