4-1419136-3

产品分类: 其他开关
厂牌: TE CONNECTIVITY

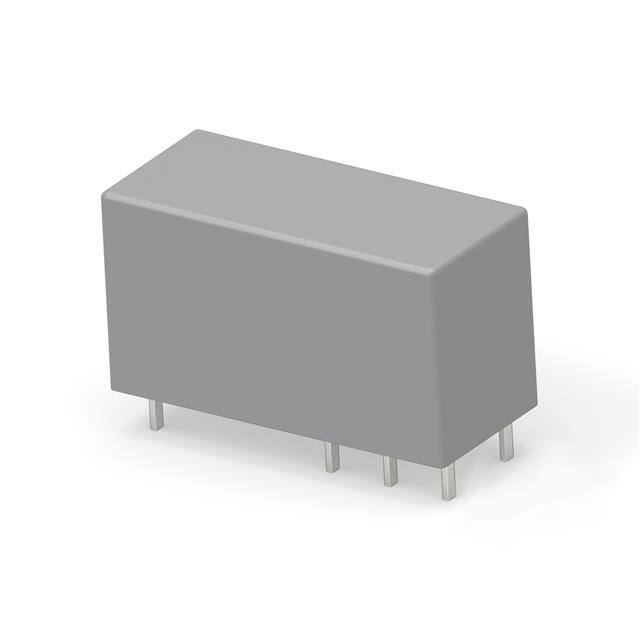

产品描述: Power Relay 12VDC 8A DPDT(29mm 12.7mm 15.7mm) THT
供应商型号: Q-4-1419136-3
供应商: 期货订购
标准整包数: 1500
TE CONNECTIVITY 其他开关 4-1419136-3

4-1419136-3概述


    产品简介


    TE Connectivity(泰科电子)的SCHRAK通用低功率印刷电路板继电器 是一款专为广泛应用设计的产品。这类继电器主要分为两种接触配置:2个常闭触点(2 Form C)和2个常开触点(2 Form A),适用于多种电源类型,包括直流(DC)和交流(AC)线圈。这些继电器能够在高达8安培的电流下稳定运行,且能在最高达400伏交流电压的条件下切换负载。它们还具有符合国际电工委员会(IEC)标准的设计,确保了高可靠性。此外,这些继电器特别适合用于锅炉控制、定时器、车库门控制、POS自动化系统及接口模块等领域。

    技术参数


    - 基本参数:
    - 接触配置:2 Form C(常闭)或2 Form A(常开)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A,根据UL认证可达10A
    - 极限连续电流:8A,根据UL认证可达10A
    - 最大冲击电流(4秒内,占空比10%):15A
    - 切断能力:最大2000VA
    - 电气耐久性:
    - 根据IEC 61810 RT424标准,在特定条件下(直流线圈,常闭触点):10x10^3次
    - 根据UL 61810-1(原UL 508)标准,在特定条件下(直流线圈,通断混合):20x10^3次
    - 接触材料:
    - 银镍(AgNi 90/10)、银锡氧化物(AgSnO2)
    - 操作频率:
    - 直流线圈:360至72000次/小时
    - 交流线圈:360至36000次/小时
    - 操作和释放时间(最大值):
    - 直流线圈:8/6毫秒
    - 电气绝缘强度:
    - 开路触点间:1000VRMS
    - 触点与线圈间:5000VRMS
    - 相邻触点间:2500VRMS

    产品特点和优势


    1. 高可靠性:TE Connectivity继电器采用高标准制造,能够承受高电流和电压,具有出色的电气耐久性和电气绝缘强度。

    2. 灵活的操作频率:直流线圈的360至72000次/小时的操作频率和交流线圈的360至36000次/小时的操作频率适应了不同的应用场景。
    3. 高额定电流:能够处理高达8安培的电流,对于大多数工业和商业用途来说,这个额定电流范围是非常可靠的。

    应用案例和使用建议


    典型应用场景:
    - 锅炉控制
    - 定时器
    - 车库门控制
    - POS自动化系统
    - 接口模块
    使用建议:
    - 在选择继电器时,根据具体的应用需求来确定所需的线圈电压和触点配置。例如,对于需要频繁开关的小型负载,可以选择较低额定电流的型号。
    - 确保在实际应用中遵循相关的安全规范,例如,使用足够的散热措施以防止过热,以及使用合适的线材和连接方式以减少电磁干扰。

    兼容性和支持


    - 兼容性:TE Connectivity的继电器与现有的大部分电子设备和电路板具有良好的兼容性,可以轻松集成到各种电路设计中。
    - 支持和服务:TE Connectivity提供详细的技术文档和支持服务,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    1. 继电器无法正常工作
    - 解决方案:检查输入电压是否正确,确认线圈与触点之间的连接没有松动或损坏。
    2. 触点寿命短
    - 解决方案:可能是因为负荷过高导致,建议重新评估所用的负荷并采取相应的措施,如增加保护措施或降低负荷。

    总结和推荐


    综上所述,TE Connectivity的SCHRAK通用低功率印刷电路板继电器具备高度的可靠性和灵活性,非常适合需要稳定电能管理的广泛应用。其卓越的电气耐久性和多样化的规格选项使其在市场上极具竞争力。推荐使用这款继电器,特别是在那些对稳定性、可靠性有高要求的应用场景中。

4-1419136-3参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

4-1419136-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1419136-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 4-1419136-3 4-1419136-3数据手册

4-1419136-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 5.7625 ¥ 51.9778
2500+ $ 4.625 ¥ 41.7175
10000+ $ 3.675 ¥ 33.1485
25000+ $ 3.375 ¥ 30.4425
50000+ $ 3.25 ¥ 29.315
库存: 150000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 77966.7
