9-1393114-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 9-1393114-1
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 9-1393114-1

9-1393114-1概述


    产品简介

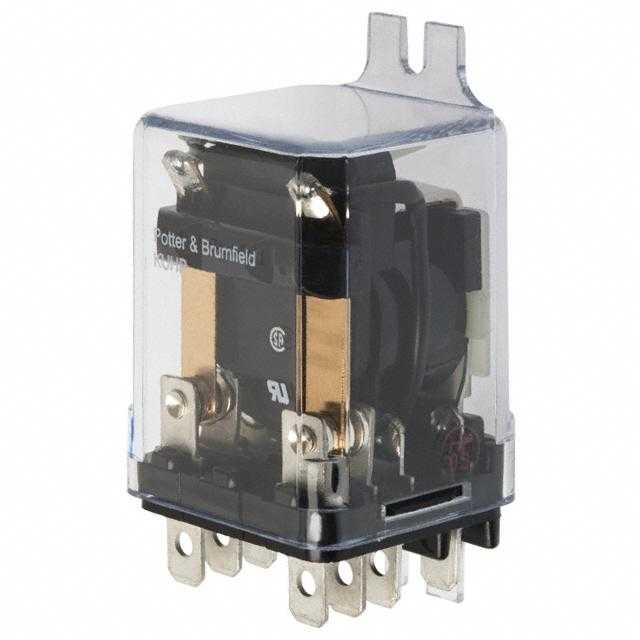

    KUHP系列面板继电器是Potter & Brumfield公司生产的一款通用型面板/插件继电器,适用于多种场合,如商业暖通空调系统、智能电网通信控制器、行李处理系统以及泵控制等。该系列产品具有直流和交流两种线圈版本,广泛应用于各种电气控制系统中。

    技术参数


    - 线圈版本:
    - 直流线圈:
    - 额定电压:6VDC, 12VDC, 24VDC, 48VDC, 110VDC
    - 额定电阻:32.1Ω, 120Ω, 472Ω, 1800Ω, 10000Ω
    - 额定功率:1.13W, 1.20W, 1.23W, 1.30W, 1.22W
    - 交流线圈:
    - 额定电压:6VAC, 12VAC, 24VAC, 120VAC, 240VAC, 277VAC
    - 额定电阻:4.2Ω, 18Ω, 72Ω, 1700Ω, 7200Ω, 10250Ω
    - 额定功率:2.8VA, 2.8VA, 2.8VA, 2.9VA, 2.9VA, 2.5VA
    - 绝缘数据:
    - 初始介电强度:接点间1200Vrms,接触与线圈间3750Vrms,相邻接点间3750Vrms,线圈与框架间2000Vrms
    - 初始绝缘电阻:绝缘部件间100MΩ@500VDC
    - 工作环境:
    - 环境温度范围:直流线圈-45°C至70°C,交流线圈-45°C至45°C

    产品特点和优势


    KUHP系列面板继电器具备多种独特的功能和优势:
    - 高可靠性: 具备超过1000万次机械寿命的预期操作次数。
    - 广泛的适用性: 支持高达240VAC/240VDC,30A电流负载,适用于各种应用场景。
    - 便捷安装: 支持侧翼和顶部安装,兼容多种安装方式。
    - 安全防护: 达到IEC 61810-1标准,提供RTI尘防护和RT0开放式防护等级。

    应用案例和使用建议


    典型应用场景:
    - 商业暖通空调系统:用于控制空调设备的开关。
    - 智能电网通信控制器:用于调节电力系统的运行状态。
    - 行李处理系统:用于自动化行李分拣机的操作。
    - 泵控制:用于启动和停止水泵的运转。
    使用建议:
    - 根据具体应用需求选择合适的额定电压和电流等级。
    - 在安装时确保电路的正确连接,避免反向连接导致的损坏。
    - 注意散热设计,尤其是在高温环境下使用时,以保证良好的散热效果。

    兼容性和支持


    KUHP系列面板继电器可以与标准的电路板终端和焊锡端子兼容。制造商提供了完善的售后服务和技术支持,包括产品规格变更的通知,以及其他技术支持文档。

    常见问题与解决方案


    常见问题:
    1. 接点发热严重:
    - 解决方法:检查接点之间的接触电阻是否过高,确保接点清洁无氧化层,并适当增加冷却措施。
    2. 继电器频繁跳闸:
    - 解决方法:检查负载是否存在过载或短路情况,调整保护设置以适应实际应用。

    总结和推荐


    KUHP系列面板继电器凭借其高可靠性、广泛的适用性和便捷的安装方式,在多个行业领域中得到了广泛应用。无论是商业暖通空调系统、智能电网通信控制器还是行李处理系统,KUHP系列都能提供出色的性能。我们强烈推荐这款产品给需要高性能继电器的应用场景。

9-1393114-1参数

参数 值
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
长*宽*高 73.66mm(高度)
通用封装 SPDT
安装方式 支架安装

9-1393114-1厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

9-1393114-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1393114-1 9-1393114-1数据手册

9-1393114-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
