KUHP-5A51-240

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 底座安装 73.66mm*35.7mm*38.89mm
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 KUHP-5A51-240

KUHP-5A51-240概述


    产品简介

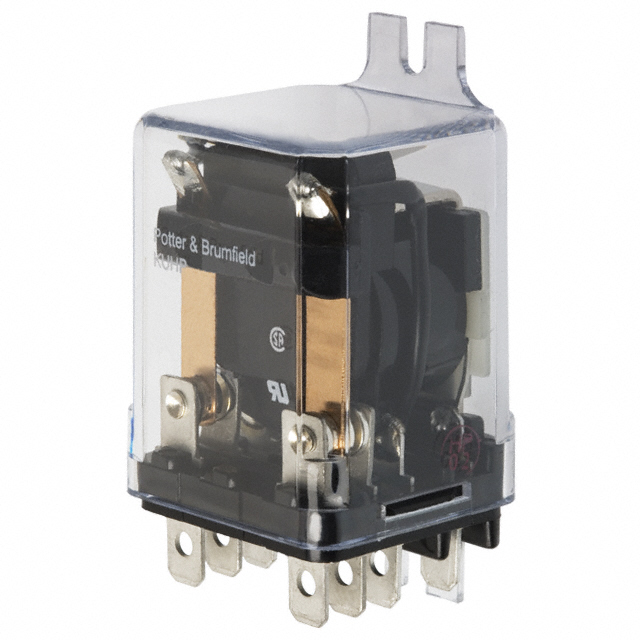

    产品名称:Potter & Brumfield KUHP系列面板继电器
    产品类型:通用型面板插件继电器
    主要功能:用于商业HVAC系统、智能电网通信控制器、行李处理设备、泵等领域的控制和切换应用。具备单极双掷(SPDT)和双极双掷(DPDT)两种触点排列方式,可选直流或交流线圈驱动。
    应用领域:广泛应用于商业HVAC系统、智能电网通信控制器、行李处理系统、工业泵等领域。

    技术参数


    - 线圈电压范围:直流:6到110VDC;交流:6到277VAC,50/60Hz。
    - 接触配置:1个或2个形式C(常开+常闭),可选择1个或2个极。
    - 额定电流:单极为30A,双极为20A。
    - 额定电压:240VAC。
    - 绝缘性能:
    - 开路触点间的初始耐压强度:1200Vrms。
    - 触点和线圈之间的初始耐压强度:3750Vrms。
    - 相邻触点之间的初始耐压强度:3750Vrms。
    - 线圈与框架之间的初始耐压强度:2000Vrms。
    - 环境温度范围:直流线圈:-45°C至70°C;交流线圈:-45°C至45°C。
    - 防护等级:符合IEC 61810标准,开放样式(RT0)。
    - 终端类型:QC .250,PCB .047。
    - 重量:92克。
    - 包装:每单元盘装25个,每箱装150个。

    产品特点和优势


    - 多功能:可提供多种电压配置(直流和交流),适用范围广。
    - 高可靠度:机械寿命达1000万次操作,适用于频繁开关的应用场景。
    - 安全设计:具备多重绝缘保护,确保电气安全。
    - 安装简便:可通过侧翼法兰和顶翼法兰安装,且配备快速连接终端,便于接线。
    - 符合标准:符合多项国际标准(如UL E22575,CSA LR15734),保证产品质量和可靠性。

    应用案例和使用建议


    - 商业HVAC系统:用于控制风机和风门,通过调节空气流量来优化室内温度。
    - 智能电网通信控制器:作为信号转换的开关,实现电力系统的自动化管理。
    - 行李处理系统:配合传感器实现自动化的行李分拣和传输控制。
    - 工业泵系统:用于泵的启停控制,避免泵过载运行。
    使用建议:
    - 在安装过程中要确保连接正确无误,特别是在高压环境下,需严格遵守电气安全规范。
    - 定期检查继电器的工作状态,尤其是绝缘电阻和接触电阻,以确保长期可靠运行。
    - 在使用前查阅详细的接线图和布局图,避免错误接线导致的安全隐患。

    兼容性和支持


    - 兼容性:该继电器具有广泛的电压范围,可以与不同类型的控制系统和设备兼容。
    - 支持:厂商提供详细的安装指南和技术文档,以及必要的售后服务和技术支持。

    常见问题与解决方案


    - Q: 继电器频繁故障?
    - A: 检查输入电压是否在额定范围内,确保线圈和接点不受污染。
    - Q: 接触电阻过高?
    - A: 清理触点并重新进行接合测试,如有必要更换触点材料。
    - Q: 密封不良导致灰尘进入?
    - A: 确认安装时外壳是否完全密封,避免环境中的灰尘和水分进入。

    总结和推荐


    总结:
    - 优点:多功能性强,安全可靠,安装方便,适用范围广。
    - 缺点:在某些特殊工况下可能需要额外的保护措施。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,推荐在商业HVAC系统、智能电网通信控制器、行李处理系统和工业泵系统中使用。对于需要频繁开关且要求高度可靠的场合,这款继电器是一个理想的选择。

KUHP-5A51-240参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 73.66mm*35.7mm*38.89mm
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装
