4-1415537-5

产品分类: 其他开关
厂牌: TE CONNECTIVITY

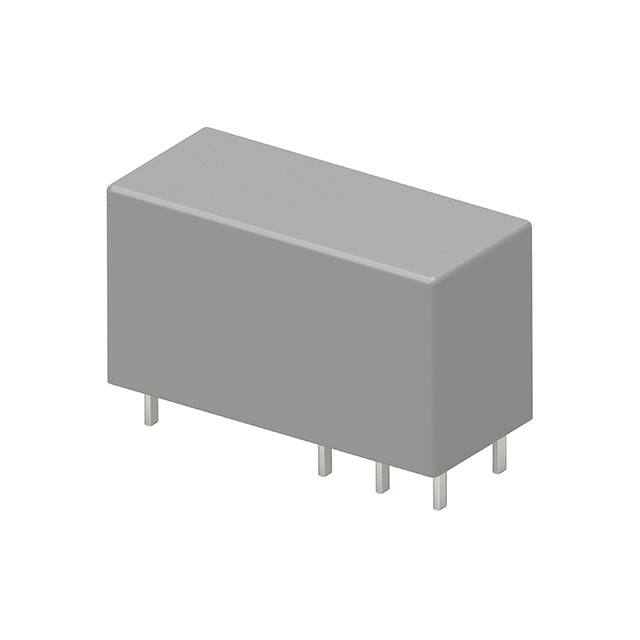

产品描述: Power Relay 5VDC 8A DPDT(29x12.7x15.7)mm THT
供应商型号: TS-4-1415537-5
供应商: 海外现货
标准整包数: 20
TE CONNECTIVITY 其他开关 4-1415537-5

4-1415537-5概述

    电子元器件产品技术手册:通用低功率印刷电路板继电器

    1. 产品简介


    本技术手册介绍的是泰科电子(TE Connectivity)旗下Schrack品牌的通用低功率印刷电路板继电器。这款继电器主要分为两类:双极、8安培,2形式C(常闭)或2形式A(常开)接触器,适用于直流或交流线圈。产品通过了多个认证机构如VDE、UL、cCSAus和CQC的认证,符合IEC60335-1标准。

    2. 技术参数


    | 参数 | 规格 |

    | 接触方式 | 2形式C(常闭)或2形式A(常开) |
    | 额定电压 | 250VAC |
    | 最大切换电压 | 400VAC |
    | 额定电流 | 8A(UL:10A) |
    | 限制连续电流 | 8A(UL:10A) |
    | 限制接通电流 | 4秒,占空比10%时15A |
    | 切断容量 | 最大2000VA |
    | 额定操作频率 | DC线圈:360/72000小时/次 |
    AC线圈:360/36000小时/次 |
    | 最大动作/释放时间 | DC线圈:最大8/6毫秒 |
    | 最大接触时间 | DC线圈:形式A/形式B 4/10毫秒 |
    | 环境温度范围 | DC线圈:-40至85°C |
    AC线圈:-40至70°C |

    3. 产品特点和优势


    - 双极设计:提供两种接触器形式(常闭和常开),能够适应更广泛的应用需求。
    - 多种电源选项:支持5VDC至110VDC和24VAC至230VAC的线圈电压范围,灵活性高。
    - 高可靠性:具有超过3000万次的操作寿命(DC线圈)和超过500万次的操作寿命(AC线圈),适用于工业和家庭自动化系统。
    - 高绝缘强度:具备5kV/10mm的线圈-触点增强绝缘性能,确保安全可靠运行。
    - 适用范围广:广泛应用于锅炉控制、定时器、车库门控制、POS自动化和接口模块等领域。

    4. 应用案例和使用建议


    - 锅炉控制:适合用于控制电热水器、供暖系统等,确保在不同温度和湿度条件下稳定运行。
    - 定时器:可集成到家用电器、照明系统中,提供精确的时间控制功能。
    - POS自动化:作为自动售货机、收银系统的一部分,用于执行开关控制和状态监测。
    - 建议使用方案:确保继电器安装在适当的散热环境中,避免高温导致的性能下降。同时,定期检查连接点,确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性:支持多种电源输入,能够与不同类型的电路和控制系统无缝对接。
    - 技术支持:泰科电子提供详尽的技术文档和客户支持服务,以帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - Q: 继电器频繁跳闸怎么办?
    - A: 检查负载是否超过额定电流值,调整电路配置,确保不超过规定范围。
    - Q: 继电器响应速度慢如何处理?
    - A: 检查线圈电压是否达到额定值,确保供电正常;此外,确认是否存在机械故障或磨损,需要更换相应部件。
    - Q: 如何提高继电器的工作寿命?
    - A: 在正常使用环境下,避免过载和频繁的开关操作;并按照手册要求进行定期维护和保养。

    7. 总结和推荐


    综上所述,这款通用低功率印刷电路板继电器凭借其卓越的设计、广泛的适用性和可靠的性能,在众多应用场景中表现出色。无论是家庭自动化还是工业控制领域,它都是一个值得信赖的选择。因此,强烈推荐给需要此类产品的客户和工程师们。

4-1415537-5参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
长*宽*高 29mm(长度)*15.7mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
