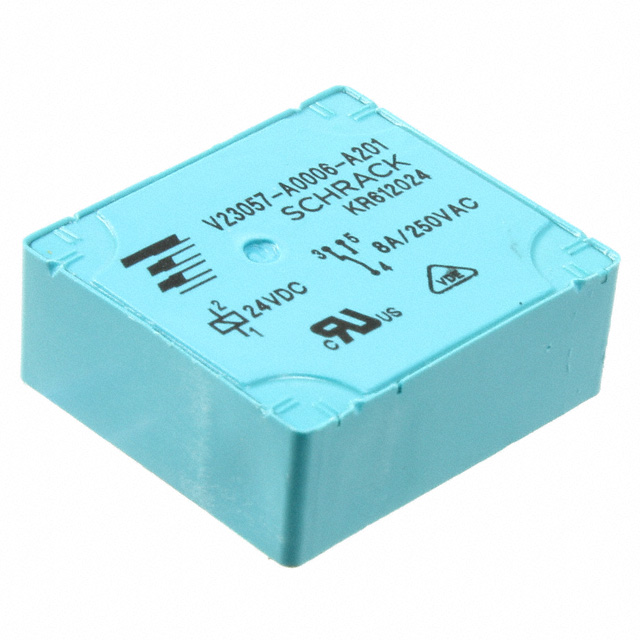

V23057-A0006-A201

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 通孔安装
供应商型号: N-V23057-A0006-A201
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 V23057-A0006-A201

V23057-A0006-A201概述


    产品简介


    本产品为SCHRACK品牌的通用型印刷电路板继电器(PCB Relays),具有广泛的用途。此类继电器主要用于工业控制、家电设备、加热控制系统及定时装置等。根据不同的需求,可以选择单刀单掷(1 form A,NO)或双刀转换(1 form C,CO)类型的接触点。每种型号都经过严格测试,符合欧盟RoHS标准,并具备多种电压等级选择,满足不同应用场合的需求。

    技术参数


    以下是SCHRACK通用型PCB继电器的主要技术规格:
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:
    - 单个触点:8A
    - 双个触点:5A
    - 最大断开容量:2000VA(对于单触点)
    - 接触材料:银镍(AgNi0.15)、银锡氧化物(AgSnO)
    - 绝缘数据:
    - 接触间绝缘强度:1000Vrms
    - 触点到线圈间的绝缘强度:4000Vrms
    - 清除/爬电距离:≥4/4mm
    - 工作温度范围:-40℃至+70℃
    - 机械耐久性:>20百万次操作

    产品特点和优势


    SCHRACK继电器的主要特点是其广泛的电压范围和接触材料选择。这些继电器不仅适用于直流(DC)供电系统,还广泛用于交流(AC)供电环境。此外,它们具有很高的电气隔离度,能够在高电压环境下可靠运行。产品通过了VDE和UL认证,确保其质量和安全性能。

    应用案例和使用建议


    这类继电器常用于工业自动化控制领域,例如作为输入输出模块中的控制单元,或是用于小型家用电器的定时开关控制。对于工业应用,SCHRACK继电器能够承受较大的电流负载,适用于工厂生产线上的电机控制和信号传输。在使用过程中,应注意遵循产品手册中的安装和接线指南,以确保电气连接的安全性和可靠性。

    兼容性和支持


    SCHRACK继电器与各种电气控制系统具有良好的兼容性,可直接安装于标准的PCB板上。厂商提供详尽的产品文档和技术支持服务,帮助客户更好地理解和应用这些继电器。如有特殊需求或定制化要求,可通过厂商获取更多技术支持和服务。

    常见问题与解决方案


    - 问题:继电器操作时产生过大的噪音。
    - 解决方案:检查接线是否正确,确认电压是否匹配;如需进一步解决,请联系技术支持团队。
    - 问题:继电器接触不良。
    - 解决方案:清洁接触面,确保安装稳固无松动;如仍未解决问题,请参阅相关技术文档或联系厂商进行咨询。

    总结和推荐


    综上所述,SCHRACK通用型PCB继电器以其优秀的电气特性和广泛的适用范围,在工业自动化控制及家用电器等领域展现出卓越的应用性能。建议用户在选择合适的型号时,充分考虑其应用环境的具体要求,从而获得最佳使用效果。

V23057-A0006-A201参数

参数
开关功能 -
继电器类型 通用继电器
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23057-A0006-A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23057-A0006-A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23057-A0006-A201 V23057-A0006-A201数据手册

V23057-A0006-A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
