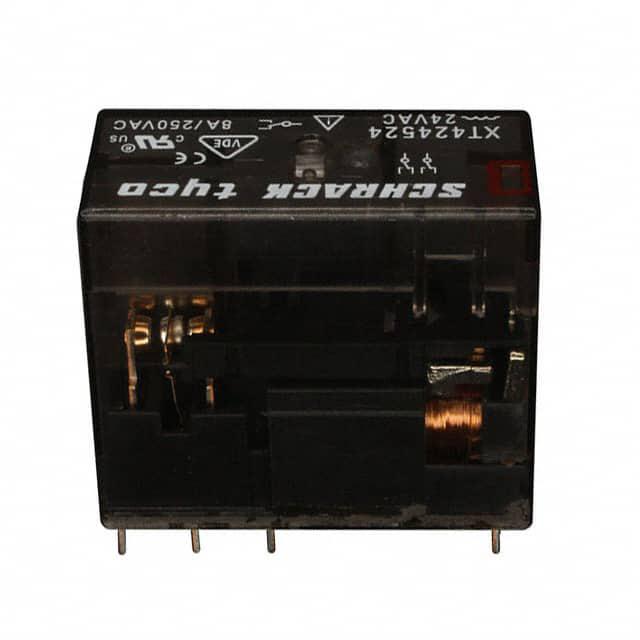

XT424524

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装 29mm*13.7mm*26.7mm
供应商型号: N-XT424524
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT424524

XT424524概述

    电子元器件产品技术手册

    1. 产品简介


    这款来自Schrack品牌的通用继电器(General Purpose Relay)产品,由XT继电器、DIN导轨插座、塑料固定夹和标识标签组成。该继电器主要用于单极(1 CO)或双极(2 CO)控制,额定负载分别为16A和8A。该继电器可以使用直流或交流线圈驱动,符合增强绝缘标准(保护等级II/VDE 0700),并确保安全分离至VDE 0160标准。此外,它还包括跳线条用于互连、手动测试开关(可选锁闭)以及机械和电气指示器。

    2. 技术参数


    - 额定电压/最大切换电压: 240/400VAC
    - 额定电流: 单极:16A,双极:8A
    - 最大断开能力: 4000VA (单极),2000VA (双极)
    - 极限分合能力: 最大4秒,周期为10%时:30A (单极),15A (双极)
    - 接触材料: AgNi 90/10
    - 操作频率: 带/不带负载时为6/600 min-1
    - 绝缘强度: 线圈-触点电路:5000 Vrms;触点间电路:1000 Vrms;相邻触点电路:2500 Vrms
    - 爬电距离/间隙: 线圈-触点电路≥8/8 mm
    - 最高环境温度: 操作温度范围:-40...+70°C
    - 额定绝缘电压: 250V
    - 污染程度: 3级 (非工作区域),2级 (工作区域)
    - 额定系统电压: 240V (单极),230/400V (双极)

    3. 产品特点和优势


    这款Schrack继电器具有多个显著的优势:
    - 高可靠性:通过VDE、cULus及Lloyds等认证。
    - 灵活配置:提供1CO和2CO版本选择,方便不同需求的应用。
    - 强化绝缘:满足安全分离标准VDE 0160,确保高度的安全性。
    - 机械耐用性:机械寿命可达百万次以上,确保长期稳定运行。
    - 兼容性强:广泛应用于工业自动化、家电控制等领域。

    4. 应用案例和使用建议


    这种继电器广泛应用于多种领域,如工业自动化设备、家用电器控制系统等。对于需要高可靠性、长寿命及多种应用需求的产品,如工业机器人的控制器或智能家居系统的控制单元,都可以考虑使用这种继电器。
    使用建议:
    - 在安装过程中,要确保继电器和电缆的正确连接,以避免任何潜在的安全风险。
    - 继电器应置于合适的环境中,以防止过高的温度或湿度导致的性能下降。
    - 如需进行维护或更换,确保设备已完全断电,并遵循正确的拆卸步骤。

    5. 兼容性和支持


    该继电器产品与其他标准DIN导轨组件高度兼容,便于集成到现有的系统中。TE Connectivity提供了详尽的技术支持和售后服务,包括产品咨询、安装指导以及故障排除等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中无法正常操作 | 确保所有接线正确无误,检查电源电压是否符合要求。 |
    | 继电器寿命短 | 检查工作环境是否满足产品说明书的要求,如有必要,采取防护措施。 |
    | 触点接触不良 | 清洁触点表面,确保触点与负载之间没有污染物。 |

    7. 总结和推荐


    总体而言,这款Schrack继电器凭借其高可靠性、多功能性和广泛的应用范围,成为一款非常值得推荐的产品。其在安全性和耐用性方面的卓越表现,使其成为各种高要求应用的理想选择。无论是工业控制还是家用电器,都能找到它的合适位置。强烈建议在需要高可靠性和高性能继电器的项目中使用此产品。

XT424524参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13.7mm*26.7mm
安装方式 支架安装,通孔安装
零件状态 最后售卖
包装方式 管装

XT424524厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT424524数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT424524 XT424524数据手册

XT424524封装设计

查看详情并下载
Symbol
Footprint
3D Model
