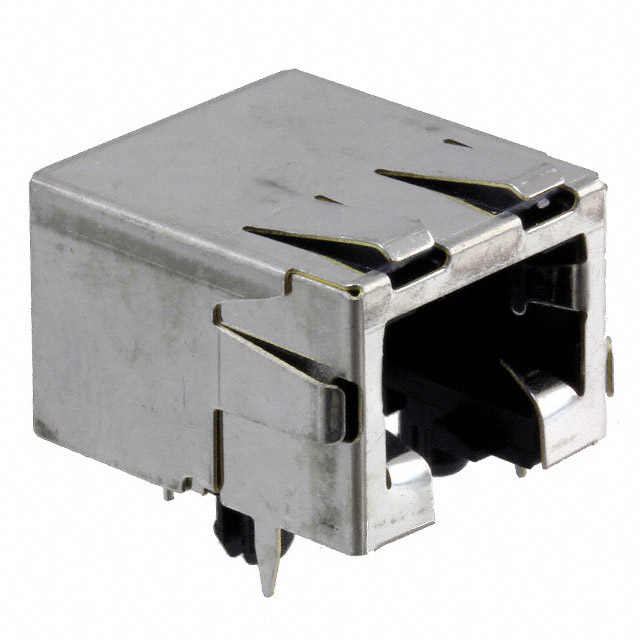

2-5338556-1

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY
产品描述: 泰科 RJ45接口 2-5338556系列, 母座RJ45 连接器, 通孔安装型, 8P8C路单口, Cat3
供应商型号: U-2-5338556-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插孔 2-5338556-1

2-5338556-1概述


    产品简介


    Tyco Electronics 单端口模块化插孔
    Tyco Electronics 的单端口模块化插孔是为各类通信设备设计的高性能连接解决方案。这些插孔主要应用于以太网、电话线以及其他数据传输系统中,它们通过提供稳定可靠的电气连接,确保了网络设备的高效运行。这类插孔可以广泛用于办公室、数据中心、工业控制和家庭网络等场合。

    技术参数


    电气特性
    - 最大电流:1.5安培(在25°C时);在70°C时,最大电流降额至0.2安培。
    - 电压等级:150伏交流电(AC)最大值。
    - 绝缘耐压:1000伏交流电(RMS),频率为60赫兹,持续1分钟。
    机械特性
    - 在焊接前不会从印刷电路板上脱落,承受拉力1磅(约4.4牛顿);焊接后可承受拉力10磅(约44牛顿)。
    - 耐久性:可达750次插拔周期。
    材料与表面处理
    - 底座材料:波峰焊用聚酯,符合UL 94V-0标准;表面贴装用聚苯硫醚或高温尼龙,也符合UL 94V-0标准。
    - 接触部分:厚度为0.014英寸(0.36毫米)的磷青铜,接触区镀0.000050英寸(0.00127毫米)的金,焊脚上镀0.000150英寸(0.00381毫米)的锡铅合金,并覆盖0.000050英寸(0.00127毫米)镍底层。

    产品特点和优势


    - 符合标准:这些模块化插孔符合FCC第68部分规则和规定、REA PE-76标准以及UL 1863通信电路配件标准。
    - 灵活安装:提供顶面和侧面进入两种版本,且适用于直接安装在PCB板上。
    - 屏蔽性能:屏蔽型号能够提供从30兆赫到400兆赫之间20分贝的有效屏蔽效果。
    - 选配功能:可以根据需求选择镀金触点以降低接触电阻,并且所有型号均为UL 94V-0级阻燃材料。

    应用案例和使用建议


    这类模块化插孔可以应用于多种电子设备中,例如路由器、交换机、调制解调器和其他需要高速数据传输的设备。它们能够在嘈杂的电磁环境中保持稳定的连接性能。对于安装,建议确保连接正确并且接触良好,避免因过度弯曲导致连接不良。此外,在使用过程中应注意定期清洁接触区域以保证良好的导电性能。

    兼容性和支持


    Tyco Electronics 为这些模块化插孔提供了广泛的支持,包括RoHS合规性、UL认证以及ISO 9001质量管理体系认证。客户可以通过销售代表获取更多型号和功能差异信息(如尾部长度、LED颜色、插入损耗等)。制造商还提供技术支持,帮助解决任何安装或操作过程中可能出现的问题。

    常见问题与解决方案


    - 问题:无法顺利插入模块化插孔。
    - 解决方案:检查插头与插孔的对准情况,确保没有倾斜。使用适当的力度插入,避免强行插入造成损坏。

    - 问题:接触不良。
    - 解决方案:确保连接区域清洁无尘,必要时可以使用合适的接触剂增强连接稳定性。

    总结和推荐


    Tyco Electronics 的单端口模块化插孔在技术性能和应用范围方面表现出色。它们满足了严格的行业标准,具有出色的屏蔽效果和可靠性。对于寻求稳定可靠的网络连接解决方案的专业人士而言,这些插孔无疑是一个值得考虑的选择。无论是用于企业还是家用环境,都可以确保长时间稳定的运行。强烈推荐使用Tyco Electronics 的单端口模块化插孔。

2-5338556-1参数

参数
类型 Jack
防护等级 -
朝向 90度,向下
端口数 1
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 19mm(长度)*16.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2-5338556-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-5338556-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 2-5338556-1 2-5338556-1数据手册

2-5338556-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
