3-1462037-5

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-3-1462037-5
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY  3-1462037-5

3-1462037-5概述


    产品简介

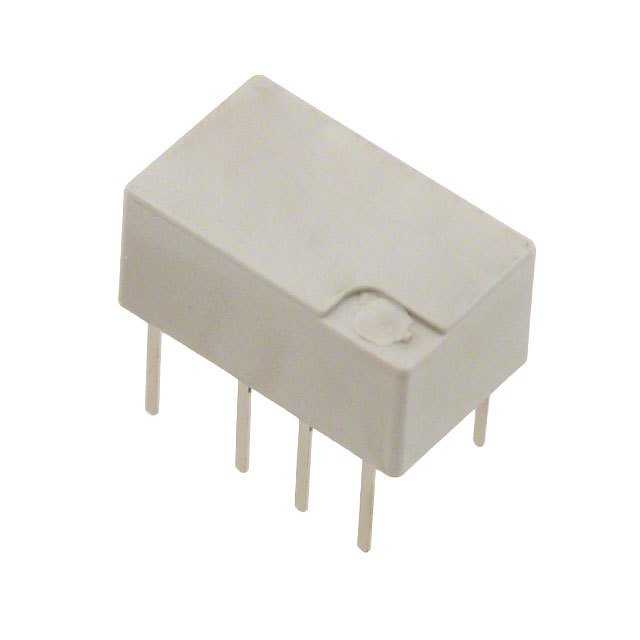

    产品名称:TE Connectivity IM Relay
    产品类型:信号继电器
    主要功能:
    - 开关电流:2A/5A
    - 切换功率:60W/62.5VA
    - 切换电压:220VDC/250VAC
    应用领域:
    - 电信设备
    - 接入和传输设备
    - 光网络终端
    - 调制解调器
    - 办公和商务设备
    - 消费电子
    - 测试测量设备
    - 工业控制
    - 医疗设备
    - 空调(HVAC)

    技术参数


    电气特性:
    - 切换电流:2A/5A
    - 切换功率:60W/62.5VA
    - 切换电压:220VDC/250VAC
    - 初始接触电阻:<50mΩ(10mA/30mV),<100mΩ(标准、高敏感度、超高敏感度)
    - 接触材料:钯钌+金覆层
    - 接触方式:双接点,单接点
    - 最小切换电压:100µV
    - 最大切换电压:220VDC/250VAC
    - 最大切换电流:2A/3A
    - 最大切换容量:60W/62.5VA
    - 初期温差电势:<10µV
    - 机械冲击:50g功能级
    - 震动抗性:20g,10到500Hz
    - 冲击抗性:半正弦波,11ms 50g
    工作环境:
    - 环境温度:-40°C到+85°C
    - 温度变化:热阻<150K/W
    - 防护等级:符合IEC 61810 RT V
    - 安装位置:任意方向
    - 最大重量:0.75g

    产品特点和优势


    独特功能和优势:
    - 小型化设计:尺寸为10x6mm,低轮廓高度5.65mm,最小板面空间60mm²。
    - 低功耗:标准版本为140mW,高敏感版本为100mW,超高敏感版本为50mW,双稳态版本为100mW。
    - 高绝缘和耐受能力:开放触点之间可达2500Vrms的绝缘强度,线圈与触点之间可达2500Vrms。
    - 出色的机械稳定性:能够承受高达50g的功能性冲击。
    - 广泛的应用范围:适用于各种复杂的工业和消费电子应用。

    应用案例和使用建议


    应用案例:
    - 用于电信设备中的信号转换
    - 用于工业控制系统的开关操作
    - 用于医疗设备的可靠切换
    使用建议:
    - 在高电压或大电流环境下,需要确保负载不超过规定的最大值。
    - 使用前务必检查接触状态,确保接触可靠。
    - 避免在潮湿环境中长时间暴露,以防影响使用寿命。

    兼容性和支持


    兼容性:
    - 适用于各种PCB设计,包括THD和SMT版本。
    - 可与标准PCB组装工艺兼容。
    支持和服务:
    - 厂商提供详细的安装指南和技术支持服务。
    - 提供最新的产品更新和技术支持文档。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:接触电阻过高
    - 解决方案: 重新校准接触压力,确保接触良好。
    2. 问题:切换时出现火花
    - 解决方案: 检查负载是否超出额定值,调整电路以减少过压现象。
    3. 问题:设备震动导致性能下降
    - 解决方案: 增加适当的减震措施,确保设备稳定运行。

    总结和推荐


    综合评估:
    - 主要优点:
    - 小巧且功能强大的设计使其适用于多种应用场景。
    - 高效能和长寿命使其成为许多关键设备的理想选择。
    - 多种型号可满足不同需求。
    推荐意见:
    - 该产品在电信、工业自动化和医疗设备等多个领域表现优异,强烈推荐给需要高性能、高可靠性的用户。
    以上内容详细介绍了TE Connectivity IM Relay的技术手册信息,涵盖产品介绍、技术参数、产品特点、应用场景及支持服务等方面,希望能够为您提供全面的产品参考。

3-1462037-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1462037-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 3-1462037-5 3-1462037-5数据手册

3-1462037-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 2.45 ¥ 20.09
5000+ $ 2.0625 ¥ 16.9125
10000+ $ 1.7625 ¥ 14.4525
25000+ $ 1.625 ¥ 13.325
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 40180
