4-440129-4

产品分类:
厂牌: TE CONNECTIVITY

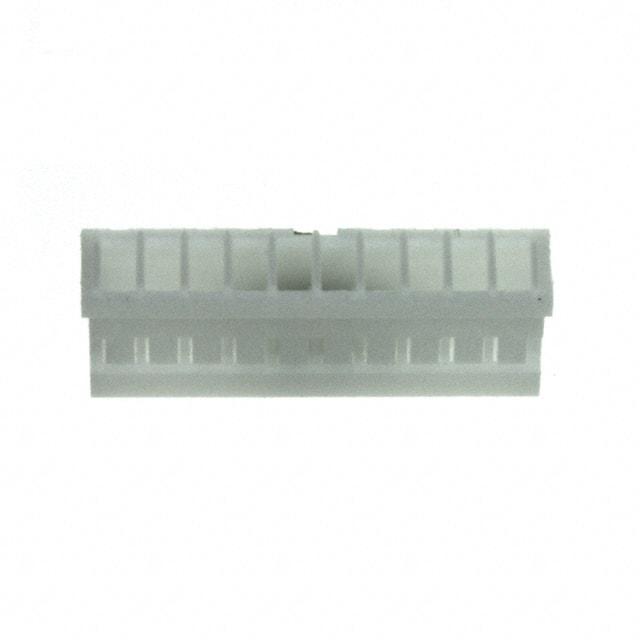

产品描述: High Performance Interconnect 2.0mm Housings are the female receptacle connector of the 2.0mm High Performance Interconnect product family. They are available in single row with 2 to 16 positions and dual row with 6 to 32 positions, and mate with a male header. High Performance Interconnects can be used across several industries including Business & Retail Equipment, Industrial, Consumer Devices and Medical. Common applications for High Performance Interconnects are copiers, printers, appliances, industrial controls, laptops, game consoles and medical monitors.
供应商型号: Q-4-440129-4
供应商: 期货订购
标准整包数: 9000
TE CONNECTIVITY  4-440129-4

4-440129-4概述

    电子元器件技术手册:AMP 2.0mm HPI高速高性能插接系统

    1. 产品简介


    AMP 2.0mm HPI高速高性能插接系统(低功耗)是一款专门用于电线到板端连接的高可靠性互连产品。这种插接系统具有低成本、高性能的特点,适用于多种电子设备中的连接需求,如计算机、通信设备、工业控制系统等领域。它通过优化设计和材料选择,确保在严苛环境下仍能提供稳定的电气连接性能。

    2. 技术参数


    | 参数 | 描述 |

    | 电压 | 3A, 100 VAC / DC
    1A, 250 VAC / DC |
    | 工作温度范围 | -25至+85°C |
    | 电流承载能力 | AWG #24 — 3.0A
    AWG #26 — 2.0A
    AWG #28 — 1.5A
    AWG #30 — 1.0A |
    | 适用线缆规格 | 线径:AWG #30 #24 (0.05mm² - 0.22mm²)
    绝缘直径:0.9mm - 1.5mm |
    | 适用PCB厚度 | 0.8mm - 1.6mm
    孔径:0.7mm - 0.8mm |

    3. 产品特点和优势


    - 高效传输性能:通过优化设计,提供了高达3A的电流承载能力和100V的电压,适用于广泛的电气连接需求。
    - 卓越的机械稳定性:严格的测试表明,插拔次数可达50次以上,且始终保持稳定性能。
    - 环境适应性强:可在-25至+85°C的温度范围内正常工作,并通过了多项严格环境测试,如振动、高低温、湿度、盐雾等。
    - 成本效益高:采用高品质塑料外壳和镀锡铜合金接触件,性价比高。

    4. 应用案例和使用建议


    应用案例:
    - 计算机内部连接:利用该插接系统连接主板上的各类接口,以实现信号传输。
    - 工业控制设备:用于连接各种传感器和执行机构,确保数据可靠传输。
    - 通信设备:在交换机和路由器等设备上进行数据通信的连接。
    使用建议:
    - 在进行插接操作时,应保持适当的力度,避免过度用力导致损坏。
    - 选择合适的线缆和PCB规格,确保插接系统的有效工作。
    - 定期检查连接处的磨损情况,及时更换已损坏的部件。

    5. 兼容性和支持


    - 该产品与广泛使用的线缆和PCB兼容,适用于不同制造商的产品。
    - 厂商提供详尽的技术文档和支持服务,涵盖安装、使用和维护等多个方面。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头接触不良 | 检查是否有异物堵塞插孔,清洁后重新插入 |
    | 连接点温度过高 | 检查是否超载,调整负载或将连接点分开 |
    | 连接不稳定 | 检查是否有松动或损坏,必要时更换新配件 |

    7. 总结和推荐


    综合评估:
    AMP 2.0mm HPI高速高性能插接系统以其出色的电气性能、强大的机械稳定性和宽广的工作温度范围,为各类电子设备提供了可靠的连接解决方案。其优越的设计使其在众多同类产品中脱颖而出,适用于多种严苛环境下的应用场景。
    推荐:
    鉴于其高可靠性、长寿命及广泛的适用性,强烈推荐此产品作为连接解决方案的一部分,特别适用于需要高度稳定电气连接的应用场合。

4-440129-4参数

参数
包装方式 袋装

4-440129-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-440129-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 4-440129-4 4-440129-4数据手册

4-440129-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9000+ $ 0.1125 ¥ 0.9225
18000+ $ 0.1013 ¥ 0.8303
25000+ $ 0.0875 ¥ 0.7175
50000+ $ 0.075 ¥ 0.615
100000+ $ 0.0688 ¥ 0.5638
库存: 900000
起订量: 9000 增量: 9000
交货地:
最小起订量为:9000
合计: ¥ 8302.5
