215079-6

厂牌: TE CONNECTIVITY

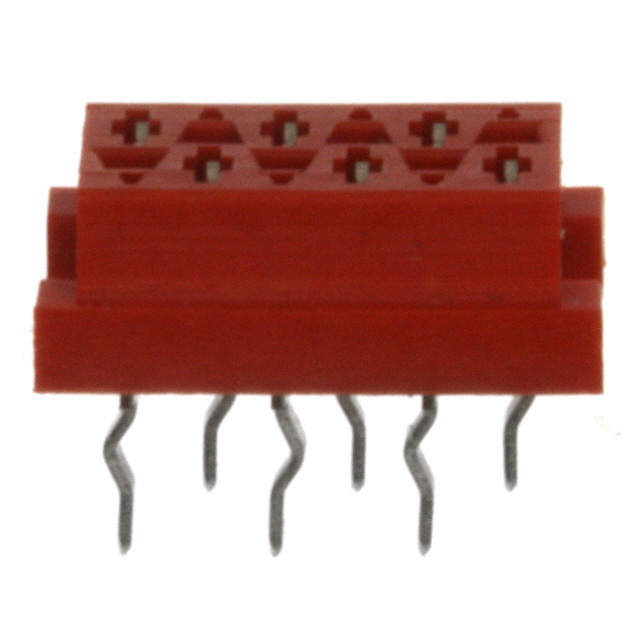

产品描述: TE Connectivity 2.54mm间距6p双排排母 板载排母, Micro-MaTch系列, 直向, 通孔
供应商型号: 215079-6
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 215079-6

215079-6概述

    Micro-MaTch Connector系列快速参考指南

    产品简介


    Micro-MaTch连接器是TE Connectivity(TE)公司开发的一种适用于线对板和板对板互连的产品系列,其接触间距为1.27mm。这一系列产品旨在提供一种高效且可靠的连接解决方案,在自动化和控制系统领域得到广泛应用。Micro-MaTch连接器的独特之处在于能够防止锡镀层连接件常见的磨损腐蚀问题,通过额外的位置弹簧吸收因振动和热膨胀引起的相对移动,从而确保连接的气密性和抗磨损腐蚀能力。

    技术参数


    - 接触间距:1.27mm
    - 线径范围:28 AWG [0.08mm²至0.09mm²]
    - 接触类型:表面安装(SMD)和通孔焊接
    - 工作温度范围:未具体提及,但一般适应工业环境要求
    - 连接器型号:包含多种型号如215079、215460、188275等,满足不同应用需求

    产品特点和优势


    - 锡镀层设计:提供高可靠性的气密连接
    - 抗磨损腐蚀:特别适合频繁振动的应用环境
    - 全范围工具支持:从手动工具到全自动生产设备都可使用
    - 广泛的应用范围:包括生产与物料处理设备、控制单元、机器人及电机、中央加热装置、汽车音响系统、导航系统、仪表盘系统、基站、机顶盒及音频设备等

    应用案例和使用建议


    - 生产与物料处理设备:在需要频繁插拔操作的环境中,Micro-MaTch的抗磨损设计可以有效延长使用寿命
    - 汽车音响和导航系统:针对车载环境中的高温和震动条件,其坚固的设计确保长期稳定运行
    - 音频设备:在音频设备中,由于Micro-MaTch具有良好的屏蔽效果,因此能提供更好的信号完整性
    使用建议:在应用中,选择合适的电缆(如TE的167019系列扁平带状电缆)以保证准确的预定位和终止过程。此外,为确保最佳性能,推荐使用专门的压接工具进行连接器的装配。

    兼容性和支持


    - 兼容性:Micro-MaTch连接器系列中的不同型号之间具有良好的兼容性,确保不同组件间的无缝集成
    - 技术支持:TE公司提供全面的技术支持和售后服务,包括电话咨询、在线聊天服务以及产品信息专家的支持

    常见问题与解决方案


    - 金镀层可用吗?
    - 不可使用。因为Micro-MaTch的接触弹簧设计是为了实现高接触力,这不适合低接触力的金镀层连接。
    - 通孔焊接接触是否有随机方向?
    - 是的,这种设计不会影响接触保持力。
    - 适用哪种扁平带状电缆?
    - TE的167019系列扁平带状电缆最适合Micro-MaTch男线端和板端连接器。
    - 是否可用于离散电线终止?
    - 不能直接用于离散电线,需使用COSI连接器。
    - 有锁扣结构的母连接器版本是否有保用力数据?
    - 没有保用力数据。锁扣结构仅用于产生满载时的咔嗒声,而不是用于保留连接器。

    总结和推荐


    总的来说,Micro-MaTch连接器凭借其出色的抗磨损腐蚀性能、灵活的安装方式以及广泛的工具支持,成为众多自动化和控制系统的理想选择。尤其是其在高频振动环境下的出色表现使其在特定应用场景下无可替代。我们推荐此产品给那些寻求高效、可靠互连解决方案的用户。

215079-6参数

参数
防护等级 -
触头镀层厚度 - 配接 -
排数 2
针脚数 6pin
触头镀层 - 配接
额定电流 1A
间距-配接 2.54mm
颜色 红色
类型 Push-Pull,Receptacle
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 卷带包装

215079-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

215079-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 215079-6 215079-6数据手册

215079-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.3521
5000+ ¥ 1.3236
10000+ ¥ 1.2722
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 3380.25
