首页  >  产品百科  >  36401E7N2ATDF

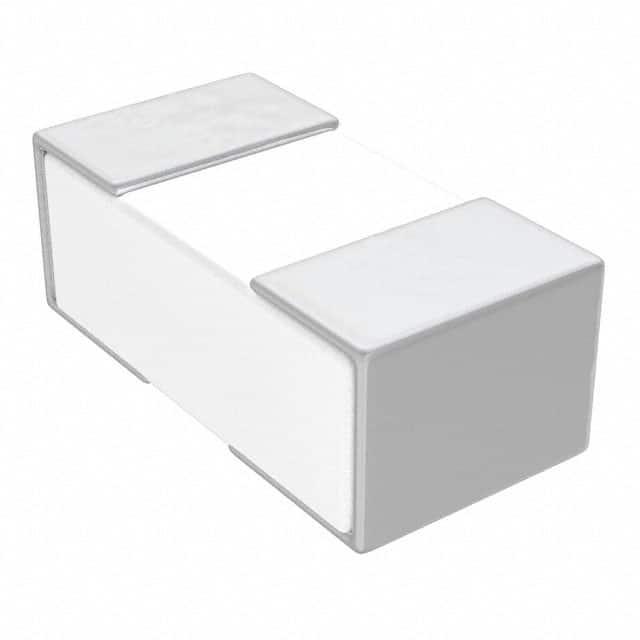

36401E7N2ATDF

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 500MHz 6GHz 260mA 13@500MHz 7.2nH 1.05Ω ±0.2nH 0402 贴片安装 1mm*500μm*370μm
供应商型号: N-36401E7N2ATDF
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 贴片电感 36401E7N2ATDF

36401E7N2ATDF概述


    产品简介


    产品名称:高频率表面贴装电感器 - 3640系列
    产品类型:电感器(SMD型)
    主要功能:提供高频电路所需的电感值,具有低阻抗和高自谐振频率。
    应用领域:适用于通信行业中的各种高频率电路设计,如无线通信、物联网设备、射频识别(RFID)系统等。

    技术参数


    | 参数 | 规格 |

    | 封装尺寸(0201) | 长度(L):0.6±0.05 mm,宽度(W):0.3±0.05 mm,厚度(t):0.23±0.05 mm,引脚宽度(b):0.15±0.05 mm |
    | 封装尺寸(0402) | 长度(L):1.0±0.05 mm,宽度(W):0.5±0.05 mm,厚度(t):0.32±0.05 mm,引脚宽度(b):0.2±0.1 mm |
    | 电感量(nH) | 0.1 至 33(多种选择) |
    | 电感量公差 | ±0.1/0.2/0.3 nH 或 1/2/3/5%(根据型号) |
    | 品质因数(Q Factor)| 8 至 1.2(根据型号) |
    | 最大直流电阻(Ω) | 0.1 至 150(根据型号) |
    | 自谐振频率(GHz) | 0.2 至 3.5(根据型号) |
    | 最大电流(mA) | 200 至 800(根据型号) |

    产品特点和优势


    - 低电感值:支持从0.1 nH到33 nH的各种电感值,适应多种高频电路需求。
    - 低直流电阻:低至0.1 Ω,有效减少损耗,提高效率。
    - 高Q因子:高达8,适用于需要高效率和低损耗的应用。
    - 高自谐振频率:最高可达3.5 GHz,适用于超高频电路。
    - 适合回流焊:便于大规模生产组装。
    - 实验室工具包可用:方便进行开发和测试。

    应用案例和使用建议


    应用案例
    - 无线通信:用于路由器、移动电话基站等。
    - 物联网设备:用于传感器节点、智能家居设备等。
    - 射频识别(RFID)系统:用于标签天线的设计。
    使用建议
    - 匹配电路:根据具体应用场景选择合适的电感值和电感公差,确保电路稳定性和性能。
    - 热管理:注意高电流时的温度变化,确保器件在安全温度范围内运行。
    - 环境适应性:在极端环境下使用时,考虑使用更高等级的封装材料以提升耐用性。

    兼容性和支持


    - 兼容性:本产品可以与多种高频电路板兼容,适用于多种封装标准。
    - 支持和服务:TE Connectivity提供全面的技术支持,包括样品请求、产品咨询和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 自谐振频率不足 | 选择更高频率等级的型号 |
    | 直流电阻过高 | 选择更低直流电阻的型号 |
    | 在高温环境下表现不佳 | 确保使用符合高温度要求的封装材料 |
    | 安装后焊接不良 | 检查焊点是否饱满且无虚焊 |

    总结和推荐


    综合评估:
    - 主要优点:3640系列电感器提供了广泛的电感值选择,具有低直流电阻和高Q因子的特点,非常适合高频率电路的应用。其独特的品质使其成为许多高频应用的首选。
    推荐使用:
    - 建议:鉴于其出色的性能和广泛的应用范围,我们强烈推荐将此产品用于需要高精度电感值和高效能的高频电路设计。

36401E7N2ATDF参数

参数
额定电流 260mA
Q值 13@500MHz
测试频率 500MHz
电感值 7.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.2nH
直流电阻(DCR) 1.05Ω
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

36401E7N2ATDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36401E7N2ATDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36401E7N2ATDF 36401E7N2ATDF数据手册

36401E7N2ATDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0456 ¥ 0.3874
20000+ $ 0.0412 ¥ 0.3502
40000+ $ 0.0388 ¥ 0.3295
库存: 41000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1162.2
