首页  >  产品百科  >  36401E22NJ

36401E22NJ

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 500MHz 2.8GHz 90mA 13@500MHz 22nH 2.65Ω ±5% 0402 贴片安装 1mm*500μm*370μm
供应商型号: Q-36401E22NJ
供应商: 期货订购
标准整包数: 10000

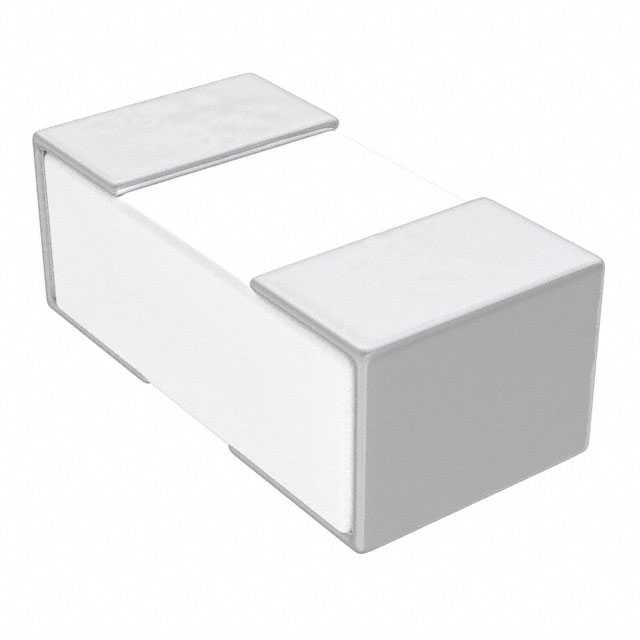

TE CONNECTIVITY 贴片电感 36401E22NJ

36401E22NJ概述

    高频电感器:3640系列

    产品简介


    3640系列是一款专为通信行业高频率应用设计的薄膜芯片电感器。它结合了超小尺寸(最薄可达0201封装)和坚固耐用的特点,这些特点是以前只有在模塑部件中才能见到的。3640系列提供从0.2纳亨到33纳亨的不同电感值,同时提供标准的0201和0402两种封装尺寸。这使得3640系列成为满足各种设计要求的理想解决方案。

    技术参数


    3640系列的技术参数包括电感值、容差、品质因数、自谐振频率和直流电阻等,具体如下:
    | 电感值(nH) | 容差(%) | 品质因数(Q) | 自谐振频率(MHz) | 直流电阻(Ω) | 最大电流(mA) |
    |
    | 0.1~33 | 0.1/0.2/0.3 nH | 13 | 500 | 0.1~8 | 100 |
    2/5
    0201封装:
    - 电感范围: 0.1 nH 至 3.3 nH
    - 容差: 0.1/0.2/0.3 nH
    - 品质因数: 8
    - 最大自谐振频率: 500 MHz
    - 直流电阻: 0.1~0.2 Ω
    - 最大电流: 100 mA
    0402封装:
    - 电感范围: 0.2 nH 至 33 nH
    - 容差: 0.1/0.2/0.3 nH
    - 品质因数: 13
    - 最大自谐振频率: 500 MHz
    - 直流电阻: 0.1~8 Ω
    - 最大电流: 100 mA

    产品特点和优势


    3640系列电感器具有以下几个独特的优势:
    - 低电感值:可以实现最小至0.2 nH的电感值。
    - 低直流电阻:能够有效降低能量损耗。
    - 高Q因子:保证了在高频下的高效率。
    - 高自谐振频率:适用于更广泛的频率范围。
    - 适合回流焊接:便于大规模生产。
    - 实验室套件可选:便于开发者进行实验和验证。

    应用案例和使用建议


    3640系列广泛应用于通信系统中,如无线通讯设备、RFID标签和移动设备等。以下是一些典型的应用场景:
    1. 无线通讯设备:用于提升信号传输效率和减少能量损耗。
    2. RFID标签:确保数据传输的稳定性和可靠性。
    3. 移动设备:增加设备的运行效率,延长电池寿命。
    使用建议:
    - 在选择电感值时,需根据具体电路的需求和频率范围进行精确匹配。
    - 在设计PCB时,建议使用推荐的焊盘模式,以提高焊接质量和稳定性。

    兼容性和支持


    3640系列电感器与各种主流电子元件和设备高度兼容。TE Connectivity公司提供全面的技术支持和维护服务,包括电子邮件、电话和在线聊天支持。用户可以通过访问官网获取更多信息和技术文档。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方案:
    - 问题: 无法正确焊接
    - 解决方案: 检查焊接温度和时间是否符合规范,必要时调整回流焊接参数。
    - 问题: 自谐振频率偏低
    - 解决方案: 检查电感值是否匹配电路需求,必要时更换更高电感值的产品。
    - 问题: 直流电阻过高
    - 解决方案: 更换更低电阻值的产品,或者优化电路布局以降低整体电阻。

    总结和推荐


    总体来说,3640系列电感器在高频应用领域表现出色,具备低电感值、低直流电阻、高Q因子和高自谐振频率等特点。它在通信系统中表现出卓越的性能,且具有良好的兼容性和广泛的适用性。因此,强烈推荐在设计高频电路时考虑使用这款产品。
    如果你正在寻找一款能够在通信行业中表现出色的高频电感器,3640系列无疑是一个理想的选择。

36401E22NJ参数

参数
Q值 13@500MHz
测试频率 500MHz
电感值 22nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.8GHz
容差 ±5%
直流电阻(DCR) 2.65Ω
额定电流 90mA
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
零件状态 在售

36401E22NJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36401E22NJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36401E22NJ 36401E22NJ数据手册

36401E22NJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0688 ¥ 0.5638
100000+ $ 0.0663 ¥ 0.5433
200000+ $ 0.0625 ¥ 0.5125
500000+ $ 0.0588 ¥ 0.4818
1000000+ $ 0.055 ¥ 0.451
库存: 1000000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 5638
直接购买
加入购物车
