36501J12NJTDG

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 250MHz 4GHz 700mA 35@250MHz 12nH 130mΩ ±5% 0603 标准安装,贴片安装 1.8mm*1.12mm*1.02mm
供应商型号: 36501J12NJTDG
供应商: 国内现货
标准整包数: 10

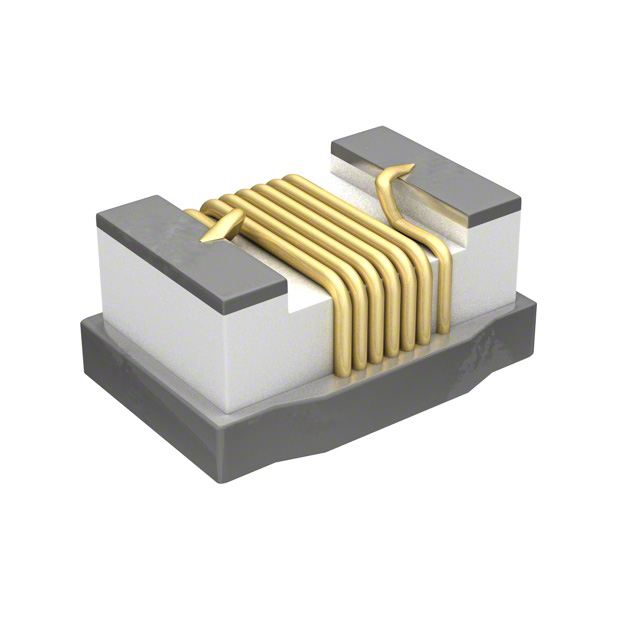

TE CONNECTIVITY 贴片电感 36501J12NJTDG

36501J12NJTDG概述

    TE Connectivity 3650系列低电感高频率芯片电感器技术手册

    产品简介


    TE Connectivity新推出的3650系列低电感高频率芯片电感器是一款专为自动装配设计的产品,适合多种应用场景。该系列包含四种不同的封装尺寸(0402、0603、0805和1008),并且提供了高电流和高Q值版本。此外,标准型产品已通过AEC-Q200认证,确保其在汽车和工业领域的可靠性。此系列产品以其陶瓷基底和卓越的机械耐久性著称,能够适应各种恶劣环境。

    技术参数


    以下是不同封装类型下电感器的主要技术规格:
    - 0402封装
    - 额定电流:最大可达2370mA(针对某些型号)
    - 最小自谐振频率(SRF):高达1.7GHz
    - 电感容差:±10%
    - 0603封装
    - 额定电流:最大可达2100mA(针对某些型号)
    - 最小自谐振频率(SRF):高达1.7GHz
    - 电感容差:±10%
    - 0805封装
    - 额定电流:最大可达550mA(针对某些型号)
    - 最小自谐振频率(SRF):最高可达6.4GHz
    - 电感容差:±10%
    - 1008封装
    - 额定电流:最大可达900mA(针对某些型号)
    - 最小自谐振频率(SRF):最高可达4.4GHz
    - 电感容差:±10%

    产品特点和优势


    1. 超紧凑设计:这些电感器体积小,便于集成到各种电路板中,节省空间。
    2. 高Q值:对于高频应用,能够提供更高的质量因子,减少能量损失。
    3. AEC-Q200认证:适用于汽车及工业领域,符合严格的可靠性标准。
    4. 自动装配兼容性:便于自动化生产,提高生产效率。
    5. 机械耐久性:优秀的抗拉力、振动和压力能力,确保长期稳定运行。

    应用案例和使用建议


    此系列电感器广泛应用于射频模块、滤波器、电源管理和无线通信等领域。根据提供的规格数据,我们可以针对不同封装尺寸提供一些具体的应用建议:
    - 0402封装:适用于需要最小体积的应用,如移动设备的射频模块。
    - 0603封装:适用于需要平衡尺寸与性能的应用,如手持设备的电源管理。
    - 0805封装:适用于需要较高额定电流的应用,如网络设备的滤波电路。
    - 1008封装:适用于需要更高自谐振频率的应用,如高速数据传输设备。

    兼容性和支持


    - 兼容性:该产品与其他电子元件具有良好的兼容性,尤其适用于自动装配生产线。
    - 支持服务:TE Connectivity提供全面的技术支持和售后服务,可通过电子邮件、电话或在线聊天咨询。

    常见问题与解决方案


    - 问题1:电感器的额定电流如何测试?
    - 解决方案:额定电流通常通过实际负载测试确定,具体方法参考手册中的测试仪器说明。

    - 问题2:电感器自谐振频率的计算方法?
    - 解决方案:可以通过网络分析仪测量,根据测量结果选择合适的电感器型号。

    - 问题3:如何确定电感器是否损坏?
    - 解决方案:使用万用表测量其直流电阻(DCR),并与手册中规定的值进行对比。

    总结和推荐


    TE Connectivity的3650系列低电感高频率芯片电感器凭借其独特的功能和卓越的性能,在多种电子设备和系统中展现出色的表现。无论是在汽车电子还是消费电子产品中,它都能提供可靠的支持。考虑到其高性价比和优异的质量,我们强烈推荐将其用于各种高性能需求的项目中。如果您对本产品感兴趣,可随时联系TE Connectivity获取更多信息和支持。

36501J12NJTDG参数

参数
额定电流 700mA
Q值 35@250MHz
测试频率 250MHz
电感值 12nH
饱和电流(LSAT) -
自谐振频率(SRF) 4GHz
容差 ±5%
直流电阻(DCR) 130mΩ
长*宽*高 1.8mm*1.12mm*1.02mm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

36501J12NJTDG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36501J12NJTDG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36501J12NJTDG 36501J12NJTDG数据手册

36501J12NJTDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.7832
500+ ¥ 1.7452
1000+ ¥ 1.7083
2000+ ¥ 1.5405
4000+ ¥ 1.5091
8000+ ¥ 1.4789
库存: 1740
起订量: 290 增量: 0
交货地:
最小起订量为:10
合计: ¥ 17.83
