36502CR10JTDG

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 25MHz 1GHz 650mA 60@350MHz 100nH 560mΩ ±5% 1008 标准安装,贴片安装 2.92mm*2.79mm*2.1mm
供应商型号: 279-36502CR10JTDG
供应商: Mouser
标准整包数: 1

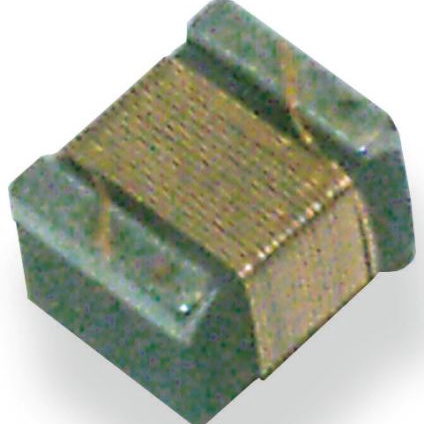

TE CONNECTIVITY 贴片电感 36502CR10JTDG

36502CR10JTDG概述

    TE Connectivity 3650 系列低电感高频片式电感器技术手册解析

    1. 产品简介


    TE Connectivity 新近宣布其 3650 系列低电感高频片式电感器(标准版本)已获得 AEC-Q200 认证。该系列电感器包含四种封装尺寸,提供了高电流和高 Q 值两种型号,适合自动放置,且适用于全自动组装工艺。

    2. 技术参数


    | 特性 | 参数 |

    | 封装类型 | 0402, 0603, 0805, 1008 |
    | 电感值范围 | 1.0 nH 到 10000 nH |
    | 电感容差 | ±2%, ±5%, ±10% |
    | 工作频率 | 1.7 GHz - 2500 MHz |
    | 质量因子(Q 值) | 最高可达 154 |
    | 最小自谐振频率(SRF) | 最高达 25 GHz |
    | 最小直流电阻(DCR) | 最低 0.02 Ω |
    | 最大直流电流(IDC) | 最高达 5397 mA |

    3. 产品特点和优势


    - 陶瓷基材:提供出色的自谐振频率(SRF)
    - 超紧凑设计:电感器体积小,适用于高度集成的电路设计
    - 高 Q 值和高电流版本:满足各种高性能需求
    - 卓越的耐久性:具备良好的抗拉力、机械冲击和压力能力
    - AEC-Q200 认证:确保产品质量和可靠性,适用于汽车和工业应用

    4. 应用案例和使用建议


    该系列电感器广泛应用于汽车、工业控制、通信和消费电子产品中。对于使用建议,可以考虑以下几点:
    - 汽车应用:由于通过了 AEC-Q200 认证,非常适合用于发动机控制单元、车身控制模块等。
    - 工业应用:适用于电机驱动、电源转换等需要高可靠性的场合。
    - 通信设备:适用于高速信号传输,如 5G 基站等设备中。
    - 消费电子:在便携式电子设备中发挥重要作用,如智能手机、平板电脑等。

    5. 兼容性和支持


    - 兼容性:适用于多种封装类型,能够轻松集成到现有的 PCB 设计中。
    - 支持:TE Connectivity 提供全方位的技术支持,包括在线帮助中心(www.te.com/help)、电话咨询和实时聊天服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 自谐振频率过高 | 检查电感值和工作频率设置是否匹配 |
    | 直流电流过大导致温度升高 | 使用更高规格的型号,或者增加散热措施 |
    | 无法正常焊接 | 确保焊接温度和时间符合规范,检查电烙铁是否清洁 |

    7. 总结和推荐


    总体来说,TE Connectivity 的 3650 系列低电感高频片式电感器具有诸多优点,如高 Q 值、优良的 SRF 性能和卓越的耐久性。其适用范围广,特别是在需要高可靠性的工业和汽车应用中表现出色。因此,非常推荐这款产品给需要高性能电感器的设计工程师和制造商。
    希望以上内容对您有所帮助!如果您有任何疑问或需要进一步的信息,请联系 TE Connectivity 客服团队。

36502CR10JTDG参数

参数
额定电流 650mA
Q值 60@350MHz
测试频率 25MHz
电感值 100nH
饱和电流(LSAT) -
自谐振频率(SRF) 1GHz
容差 ±5%
直流电阻(DCR) 560mΩ
长*宽*高 2.92mm*2.79mm*2.1mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

36502CR10JTDG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36502CR10JTDG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36502CR10JTDG 36502CR10JTDG数据手册

36502CR10JTDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
10+ $ 0.3887 ¥ 3.2845
100+ $ 0.2871 ¥ 2.426
1000+ $ 0.2408 ¥ 2.0351
2000+ $ 0.1976 ¥ 1.6701
10000+ $ 0.1712 ¥ 1.4462
库存: 904
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
