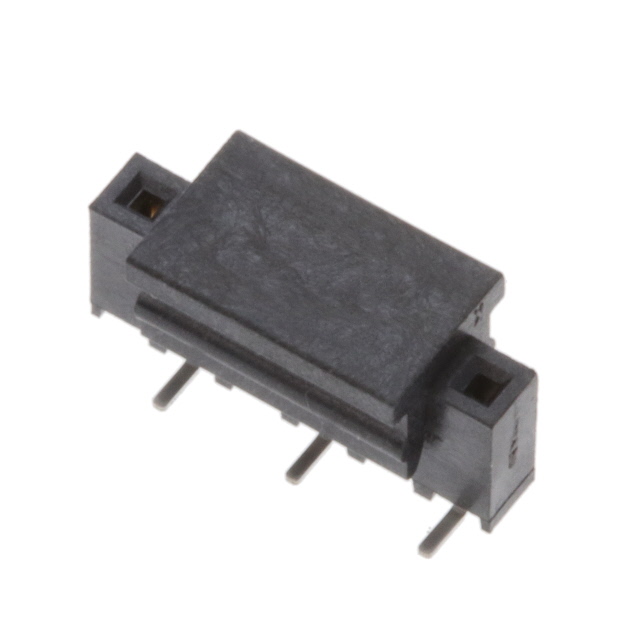

2307813-6

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2mm间距6p单排排母 插座, AMPMODU系列, 直角, 表面
供应商型号: N-2307813-6
供应商: 云汉优选
标准整包数: 900
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2307813-6

2307813-6概述

    # AMPMODU 2mm Board-to-Board Receptacles

    产品简介


    AMPMODU 2mm Board-to-Board Receptacles是由TE Connectivity(TE)设计制造的一种高可靠性连接器产品。这种连接器主要用于实现电路板之间的可靠信号传输,广泛应用于工业自动化、伺服驱动、材料处理等多个领域。通过采用磷青铜材质的双梁接触器设计,这些连接器能够在高温环境下保持稳定性能,满足各种复杂环境的应用需求。

    技术参数


    - 中心线间距:2.00mm [0.079"]
    - 接触方式:双梁接触器
    - 接口类型:顶部和双重入口垂直及水平接头组件
    - 焊接尾长度:表面贴装和通孔插装,多种长度适应不同PCB厚度(1.6mm 至 2.4mm [0.063"至 0.094"])
    - 包装方式:管式、带式和卷盘式包装
    - 每个行的最大位置数:单排最多25个位置,双排最多50个位置
    - 环境标准:UL94V0,无卤素/低卤素
    - 电气特性:
    - 最大电流:2A
    - 绝缘耐压:650VAC
    - 工作电压:125VDC
    - 机械特性:
    - 操作温度:-40°C 至 125°C(金镀层)
    - 振动稳定性:不会出现超过1微秒的电气中断
    - 回流焊接能力:可达260°C
    - 材料:
    - 镀层选项:4μ'' [0.1μm] 金、15μ” [0.38μm] 金、30μ" [0.76μm] 金
    - 接触材料:磷青铜
    - 外壳材料:高温度塑料(LCP),UL 94V0,黑色
    - 认证:
    - 符合RoHS和REACH规范
    - UL认证
    - VDE认证待审核

    产品特点和优势


    - 占用空间更小:与2.54mm中心线相比,占用的PCB空间减少38%,使板载空间更加紧凑,功能更为扩展。
    - 双点电气稳定性:保证连接器之间可靠互连,提供更稳定的信号传输。
    - 多种堆叠组合:允许多种Board-to-Board的堆叠配置,以满足不同的系统设计需求。
    - 便于组装:可以配合自动表面贴装和回流焊接工艺,简化生产过程,提高生产效率。

    应用案例和使用建议


    应用案例
    AMPMODU 2mm Board-to-Board Receptacles广泛应用于工业自动化、伺服驱动、材料处理等领域。例如,在PLC(可编程逻辑控制器)系统中,这些连接器可以确保高速、可靠的信号传输,支持系统高效运行。在工业控制设备中,这些连接器能够承受严苛的工作环境,如高温和振动,从而提供长期的稳定性能。
    使用建议
    - 选择合适的镀层:根据应用需求选择适合的镀层,以确保长期的电性能稳定性。
    - 考虑堆叠方式:结合具体的设计要求,合理选择双排或单排的堆叠方式,以优化空间利用率。
    - 确保正确的焊接方式:为避免电气故障,应确保焊接工艺符合制造商推荐的标准,例如,使用回流焊工艺时,需达到至少260°C的温度。

    兼容性和支持


    - 兼容性:这些连接器具有多种接口类型和包装形式,可与多种PCB厚度兼容,适应不同的系统集成需求。
    - 技术支持:如有需要,TE Connectivity的产品专家将随时提供帮助和支持,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:接触不稳定
    - 解决办法:检查接触点是否有氧化或污染,必要时清洁或更换连接器。
    - 问题:无法进行焊接
    - 解决办法:确认焊接温度达到制造商推荐值,并遵循推荐的焊接程序。
    - 问题:电气测试失败
    - 解决办法:使用合适的仪器进行测试,确保设备接地良好,并且连接器正确安装。

    总结和推荐


    综上所述,AMPMODU 2mm Board-to-Board Receptacles是一款专为工业应用设计的高性能连接器,具备多项独特的优势和特点。这些连接器在高可靠性、节省空间以及易组装等方面表现卓越,特别适用于PLC、伺服驱动、工业控制系统等领域。考虑到其广泛的应用场景和出色的性能,强烈推荐使用这款连接器。无论是对于研发工程师还是生产制造团队,这都是一个值得信赖的选择。

2307813-6参数

参数
针脚数 6pin
触头镀层 - 配接
类型 Bottom or Top Entry,Push-Pull,Receptacle
防护等级 -
排数 1
颜色 -
间距-配接 2mm
额定电流 2A
触头镀层厚度 - 配接 100nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2307813-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2307813-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2307813-6 2307813-6数据手册

2307813-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
