1-480710

产品分类:
厂牌: TE CONNECTIVITY

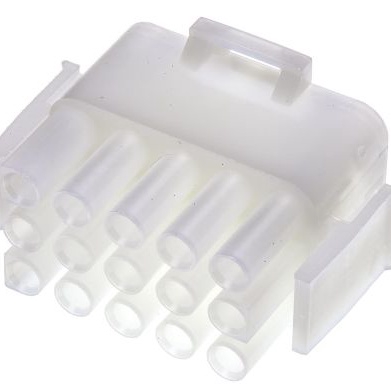

产品描述: 泰科电子 连接器外壳, 15路, 3行
供应商型号: 848903
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY  1-480710

1-480710概述


    产品简介


    产品名称:Universal MATE-N-LOK Connectors
    产品类型: 接插件连接器(Pin and Socket Connectors)
    主要功能:
    - 高可靠性电气连接
    - 支持多种安装方式(如面板安装和自由悬挂)
    - 可承受严苛的环境条件(如振动、物理冲击、温度变化和腐蚀测试)
    应用领域:
    - 电视接收机和视频产品
    - 工业控制设备
    - 通信系统
    - 汽车电子

    技术参数


    电气特性:
    - 介电强度:5.0 KVAC 或 5.0 KVDC
    - 绝缘电阻:最小 1000 兆欧
    - 电压等级:600 V AC 或 DC
    - 最大电流承载能力取决于导线尺寸、温度等
    机械特性:
    - 插拔力:每接触点最大 5.0 磅
    - 接触保持力:每接触点最小 15 磅
    - 使用寿命:至少 50 个插拔周期
    - 连接器尺寸:中心线间距为 .250 英寸 [6.35 mm]
    工作环境:
    - 振动:10-55-10 周期/分钟,总位移 .06 英寸
    - 物理冲击:18 次跌落,50G 锯齿波形,持续时间 10 毫秒
    - 温度:-55°C 至 +85°C 的热冲击
    - 温度-湿度循环:25°C 至 65°C,95% 相对湿度
    - 腐蚀:48 小时,5% 盐浓度

    产品特点和优势


    - 灵活组合:可以将针和插座混合在同一壳体内
    - 正极化:确保正确的插入方向
    - 识别腔体:后端腔体具有不同的标识,便于装配
    - 接触完全封闭:提高安全性
    - 锁定牢固:确保良好的接触稳定性
    - 绝缘性能:可达到直径 .200 英寸 [5.08 mm]
    - 可拆卸接触:通过压力压入式设计,方便更换
    - 低接触力:减少磨损和热量
    - 多导线尺寸支持:从 30-10 AWG [0.05-5.0 mm²]
    - 镀层选择:提供预锡或金镀层选项
    - 双锁闩设计:增强接触稳定性

    应用案例和使用建议


    应用案例:
    - 在电视接收机中用于信号传输
    - 在工业控制系统中用于数据传输
    使用建议:
    - 确保导线尺寸符合规范,避免电流过载
    - 考虑环境因素(如温度、湿度)对电流承载能力的影响
    - 遵循推荐的焊接标准(如 MIL-STD 202 Method 208)

    兼容性和支持


    兼容性:
    - 可与 Universal MATE-N-LOK II Housings 配合使用
    - 支持垂直和直角安装
    支持和服务:
    - 认证信息:UL 认证,CSA 认证,VDE 认证
    - 客户支持:不同地区电话号码均可查询,提供技术文档和技术工具支持

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入接触点时阻力过大 | 确认接触点是否正确匹配,检查是否有杂质阻碍插入 |
    | 电流不稳定 | 检查导线尺寸和长度,确保导线与连接器的阻抗匹配 |
    | 接触点氧化导致电阻增大 | 更换新的接触点或重新镀金处理 |

    总结和推荐


    产品评估:
    - Universal MATE-N-LOK Connectors 是一款高可靠性的电子连接器,适用于各种严苛的应用环境。
    - 多种安装方式、宽广的工作温度范围和可靠的电气性能使其在市场上具有很强的竞争力。
    推荐意见:
    - 强烈推荐 Universal MATE-N-LOK Connectors 用于需要高性能电气连接的场合,尤其是在工业控制、汽车电子等领域。
    - 用户应该严格按照产品手册进行安装和维护,以确保最佳性能。

1-480710参数

参数
长*宽*高 27.43mm(长度)
安装方式 面板安装

1-480710厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-480710数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1-480710 1-480710数据手册

1-480710封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.119
25+ ¥ 5.4927
100+ ¥ 5.2613
250+ ¥ 5.1203
库存: 41
起订量: 37 增量: 0
交货地:
最小起订量为:25
合计: ¥ 137.31
直接购买
加入购物车
