KC-11

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 焊接安装,面板安装 46.2mm(长度)*58mm(高度)
供应商型号: KC-11
供应商: Master
标准整包数: 1

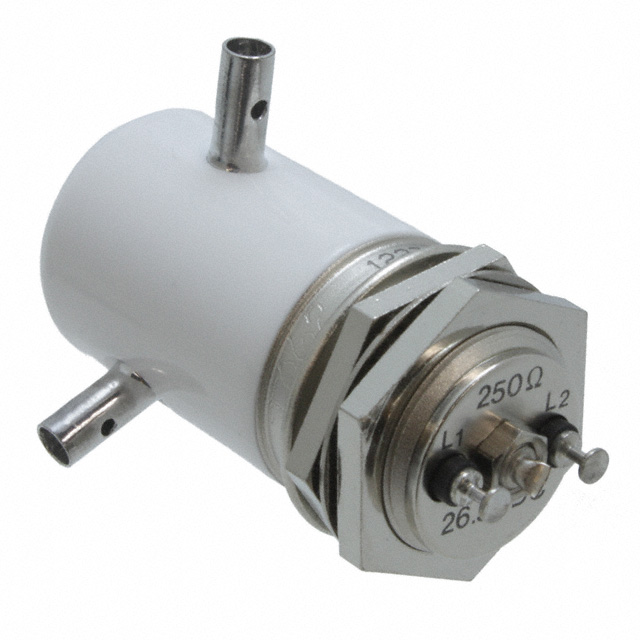

TE CONNECTIVITY 其他继电器 KC-11

KC-11概述

    KILOVAC High Voltage Relays

    1. 产品简介


    KILOVAC 高压继电器系列包括 KC 系列的多个型号,如 KC-2、KC-8、KC-11 和 KC-12。这些继电器专为高电压应用设计,提供可靠的负载开关功能。它们适用于多种高电压场合,如射频设备、医疗设备、测试和测量仪器等。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数 | KC-2/KC-11 | KC-8/KC-12 |
    |
    | 联系配置 | 单极双掷 (SPDT) | - |
    | 接触形式 | C | - |
    | 测试电压(直流或 60Hz) | 17 kV | - |
    | 额定操作电压(峰值) | 直流或 60Hz - 15 kV
    2.5 MHz - 12 kV
    16 MHz - 9 kV
    32 MHz - 7 kV | - |
    | 最大连续电流 | 直流或 60Hz - 50 A
    2.5 MHz - 30 A
    16 MHz - 17 A
    32 MHz - 10 A | 直流或 60Hz - 30 A |
    | 线圈击穿电压(Vrms,60Hz) | 500 V | - |
    | 接触电容 | - | 0.5 pF (开触点间)
    1 pF (开触点到接地) |
    | 接触电阻(最大值) | 0.012 欧姆 | 0.025 欧姆 |
    | 操作时间(最大值) | 15 ms | - |
    | 释放时间(最大值) | 9 ms | - |
    | 冲击(11ms,半正弦波,峰值) | 50 g | - |
    | 振动 | 峰值 - 10 g (55 到 500 Hz) | - |
    | 工作温度范围 | -55°C 至 +125°C | - |
    | 机械寿命 | 1 百万次 | - |

    3. 产品特点和优势


    - 真空介电材料:低接触电阻和稳定性能。
    - 额定电流:KC-2 和 KC-11 型号可承载高达 50 安培的直流电流,KC-8 和 KC-12 可承载 30 安培。
    - 适用频率:KC-2 和 KC-11 在 2.5 MHz 时的电流承载能力为 30 安培,在 16 MHz 时为 17 安培,在 32 MHz 时为 10 安培。

    4. 应用案例和使用建议


    - 无负载切换:KC-2 和 KC-11 型号特别适合无负载切换,如射频设备和测试仪器。
    - 真空介电材料:KC-11 型号采用螺纹底座版本,适用于需要低漏电流的应用。
    - 功率切换:KC-12 型号特别适合低电流功率切换应用。
    使用建议:
    - 在选择型号时,请考虑具体的应用需求,例如频率范围和电流要求。
    - 确保在安装和使用过程中遵循制造商的安全指南,以避免潜在风险。

    5. 兼容性和支持


    - KILOVAC 高压继电器与其他电子元件和设备具有良好的兼容性,但具体型号的选择需根据应用要求来决定。
    - 厂商提供全球技术支持,如有需要可联系本地服务热线获取更多帮助。

    6. 常见问题与解决方案


    1. 问题:线圈无法启动。
    解决方案:检查电源电压是否符合要求,确保连接正确。
    2. 问题:接触电阻过高。
    解决方案:清洁接触点,确保良好接触。
    3. 问题:继电器操作时间过长。
    解决方案:检查是否有机械卡滞,调整机械部件。

    7. 总结和推荐


    KILOVAC 高压继电器系列提供了卓越的性能和广泛的适用性。特别是 KC-2 和 KC-11 型号,因其出色的电气特性和稳定的性能而备受推崇。强烈推荐用于需要高可靠性和稳定性的工作环境。对于需要替换旧设计的用户,可以参考手册中的建议,选择合适的替代型号。
    通过选择合适的产品型号并遵循正确的安装和使用方法,KILOVAC 高压继电器将为您的应用带来显著的优势。

KC-11参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 46.2mm(长度)*58mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

KC-11厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KC-11数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY KC-11 KC-11数据手册

KC-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
