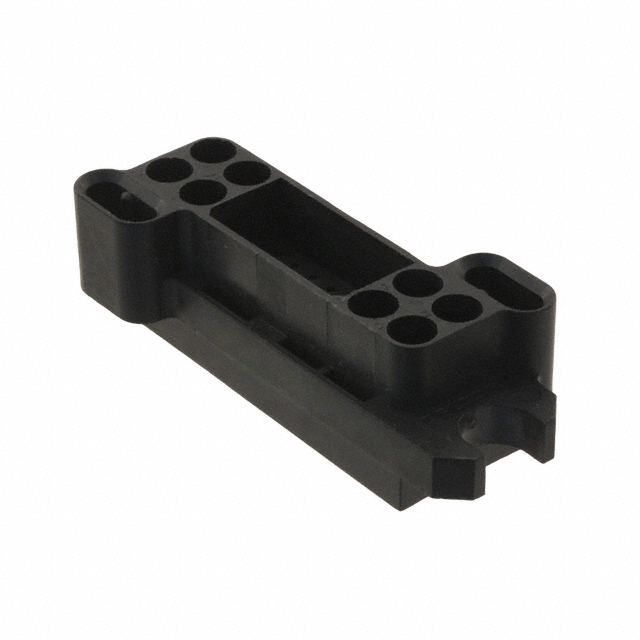

1648204-1

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Conn Housing PL 8Power/21Signal POS Crimp ST Panel Mount Black
供应商型号: N-1648204-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 外壳 1648204-1

1648204-1概述

    ELCON Drawer Series Connectors: True Hot-Plug, Blind-Mating Mixed Signal and Power Connectors

    1. 产品简介


    ELCON Drawer Series Connectors 是泰科电子公司(Tyco Electronics)提供的一系列电源连接器和互连系统产品,特别适用于需要盲插拔、混合信号和功率传输的应用场合。该系列产品包括高功率和低功率两类抽屉式连接器,能够支持从1安培到高达200安培的电流传输,同时具备信号和功率接触点的高度可定制化能力。

    2. 技术参数


    - 电流范围: 1 A 至 200 A
    - 接触点类型: 多种尺寸和样式,包括信号接触点和功率接触点
    - 接触序列: 支持 “先接后断” 序列,确保安全可靠的操作
    - 面板安装: 面板安装时允许浮动(±2 mm)
    - 耐久性: 高达100至1000次的插拔循环
    - 环境适应性: 工作温度范围广泛,通常为工业级标准
    - 认证标准: 符合 UL1977 和 CSA C22.2 No. 182.3-M1987 标准

    3. 产品特点和优势


    - 多种接触点选项: 提供从1安培到高达200安培的各种接触点,适应不同应用需求
    - 高可靠性设计: 特别适合需要高度可靠性的网络交换机和服务器应用
    - 安全性增强: 双冠带探针保护接触点提供额外的安全防护
    - 可定制化: 用户可以根据具体应用需求添加或移除信号或功率接触点
    - 环保合规: 所有产品均符合RoHS标准

    4. 应用案例和使用建议


    典型应用场景:
    - 低噪声电源
    - 开关电源模块
    - 功率因数校正电源
    - 安装于背板或机箱上的系统
    - 冗余电源系统(N+1)
    - 在线热插拔电源模块
    使用建议:
    - 确保在安装过程中正确使用浮装肩螺丝,以实现盲插拔的最佳性能
    - 在电缆束上使用电缆扎带来固定线缆,确保不会阻碍连接器的浮动动作
    - 检查接触间隙“A” 是否在客户图纸所要求的范围内,以避免接触不良

    5. 兼容性和支持


    - 兼容性: 该产品与标准电缆和印刷电路板(PCB)兼容,提供内部/外部螺纹端子选项
    - 支持服务: 泰科电子提供全面的技术支持、样机、文档和授权分销商位置信息

    6. 常见问题与解决方案


    - 问题: 连接器无法正确插入
    - 解决办法: 确认接触间隙"A"在规定的范围内,并检查连接器是否正确对齐
    - 问题: 接触不良
    - 解决办法: 重新进行插拔操作,并确保接触点清洁无污垢
    - 问题: 导线剥皮长度不正确
    - 解决办法: 参考技术手册中提供的导线剥皮长度表格,调整导线剥皮长度

    7. 总结和推荐



    总结

    :
    ELCON Drawer Series Connectors 是一款高度可靠的电源连接器,具有广泛的应用场景和强大的可定制性。其独特的双冠带探针保护接触点设计和广泛的适用性使其成为许多行业中的理想选择。
    推荐:
    鉴于其高性能、灵活性及广泛的适用性,我们强烈推荐在需要可靠电源连接和盲插拔操作的应用中使用ELCON Drawer Series Connectors。此外,由于其符合RoHS标准且得到多项国际认证,进一步增强了其在现代电子设备中的竞争力。

1648204-1参数

参数
长*宽*高 82.8mm(长度)*34.03mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

1648204-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1648204-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 外壳 TE CONNECTIVITY 1648204-1 1648204-1数据手册

1648204-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.2112 ¥ 111.0609
30+ $ 9.9807 ¥ 90.7745
60+ $ 9.2922 ¥ 84.5126
150+ $ 8.772 ¥ 79.7813
200+ $ 7.3236 ¥ 66.6081
500+ $ 6.885 ¥ 62.6191
1000+ $ 6.3546 ¥ 57.7951
库存: 47
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 999.54
