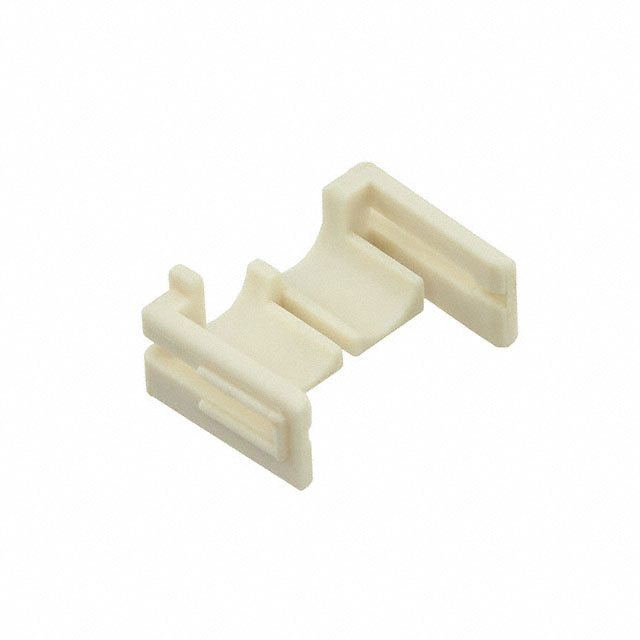

177918-1

产品分类: 矩形连接器 - 配件
厂牌: TE CONNECTIVITY
产品描述: 双重锁定电源 TPA 器件与插头和帽插接,帮助确保端子完全安装到位,从而提高装配线的效率。
供应商型号: 26M-177918-1
供应商: 云汉优选
标准整包数: 10

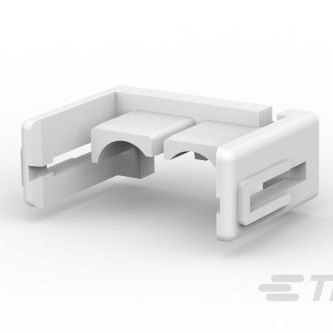

TE CONNECTIVITY 矩形连接器 - 配件 177918-1

177918-1概述


    产品简介


    产品名称:双锁板(Double Lock Plate)
    类型: 连接器配件,属于连接器硬件类别,特别设计用于增强连接器的安全性和可靠性。
    主要功能: 通过提供锁紧和固定功能来确保连接器在操作过程中的稳定性和安全性。这款双锁板能够显著提升连接器在高振动或高负荷条件下的表现。
    应用领域: 广泛应用于电力传输、汽车制造、工业自动化和通信等领域,特别是在需要高度安全可靠性的场合下使用。

    技术参数


    - 产品类型特征:
    - 硬件功能:锁紧、锁定及固定功能
    - 连接器硬件配件类型:双锁板
    - 配置特征:
    - 触点数量:2个位置
    - 主体特性:
    - 主要材料:玻璃填充PBT
    - 颜色:自然色
    - 尺寸:
    - 产品长度:12.1mm
    - 产品高度:4.46mm
    - 工作环境:
    - 操作温度范围:-30°C至105°C(-22°F至221°F)
    - 行业标准:
    - 防火等级:UL 94V-0
    - 罗马二号指令(RoHS)合规
    - 欧洲车辆报废指令(ELV)合规
    - 中国RoHS 2合规
    - 符合REACH法规,不包含SVHC

    产品特点和优势


    双锁板的优势在于:
    - 锁紧和固定功能: 通过提供额外的锁紧机制,确保连接器在任何条件下都能保持稳固连接。
    - 耐高温性能: 能够在极端温度范围内正常工作,适用于多种恶劣环境。
    - 防火等级高: 达到UL 94V-0级,有效防止火灾蔓延。
    - 耐用性高: 采用玻璃填充PBT材料,确保了产品的强度和耐久性。

    应用案例和使用建议


    典型应用场景:
    - 在高压电力系统中作为关键组件,确保电力传输的稳定性。
    - 用于汽车连接器,确保其在震动和高低温环境下依然能够安全可靠地工作。
    - 在工业自动化设备中,提高系统的稳定性和抗干扰能力。
    使用建议:
    - 安装时确保双锁板的位置正确,避免错误安装导致的连接失效。
    - 在长期运行过程中,定期检查连接部位是否有松动或磨损,及时更换以保证设备正常运行。

    兼容性和支持


    - 兼容部件:
    - TE Part #5-316769-1:1P自然色玻璃填充PBT
    - TE Part #794760-1:白色面板插头,带面板安装
    - TE Part #177915-1:电源双锁插槽
    - TE Part #179465-1:4P插头
    - 技术支持:
    - 如需帮助,可拨打+1 800 522 6752联系支持团队。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现松动。
    - 解决方案: 确保双锁板安装正确且紧密贴合,如有必要请重新安装。
    2. 问题:长时间使用后双锁板磨损严重。
    - 解决方案: 定期检查并更换磨损的部件,以确保系统的安全性和可靠性。
    3. 问题:温度波动对双锁板的影响。
    - 解决方案: 使用前检查并确认双锁板符合工作温度要求,避免在极端温度下使用。

    总结和推荐


    综合评估:
    - 优点:
    - 高度可靠的锁紧和固定功能
    - 优秀的耐高温和防火性能
    - 易于安装和维护
    推荐意见:
    - 鉴于该产品的诸多优点,特别是其出色的锁紧性能和高可靠性,在各类电力传输和自动化设备中使用是非常明智的选择。强烈推荐给那些追求高性能和高可靠性的用户。
    以上是对双锁板技术手册内容的详细解析,希望对您的选择和应用有所帮助。

177918-1参数

参数
针脚数 2pin
配件类型 Lock Plate
配套使用/相关产品 Power Double Lock Series
长*宽*高 8.4mm(高度)
安装方式 板安装
零件状态 在售
包装方式 盒装,袋装

177918-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

177918-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 配件 TE CONNECTIVITY 177918-1 177918-1数据手册

177918-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
