350836-4

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 6.35mm 3 12pin 19A 760nm 金 通孔安装
供应商型号: N-350836-4
供应商: 云汉优选
标准整包数: 75

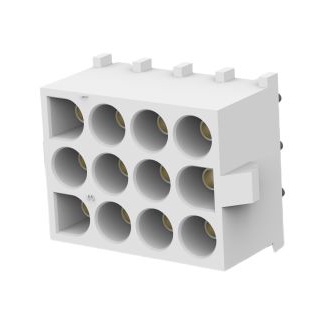

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 350836-4

350836-4概述


    产品简介


    本产品是一款Universal MATE-N-LOK连接器系统,适用于各种电子设备中。该连接器系统由插头和插座组成,主要用于信号传输及电源连接。其主要功能是通过可靠的机械和电气连接确保信号的高效传输。该产品广泛应用于消费电子、汽车电子、工业控制、通信设备等领域。

    技术参数


    - 材料:插头和插座外壳符合GWT和UL 94 V-0标准,提供阻燃保护。
    - 连接方式:插头和插座可通过旋转锁定(Twist and Lock)方式快速连接。
    - 引脚数量:提供多种型号,每种型号包含不同数量的引脚(如6, 9, 12, 15等)。
    - 电气特性:支持2.13mm直径测试探针的接触测试,能够满足行业标准测试要求。
    - 工作环境:适用环境温度范围广泛,具体参见应用规范114-1010。
    - 兼容性:支持多种安装方式,如板面安装和面板安装。

    产品特点和优势


    - 高可靠性:通过旋转锁定机制确保稳定连接,不易松动。
    - 易用性:装配过程简单,支持手动插入和工具辅助插入,易于操作。
    - 安全性:外壳采用防火材料,符合GWT和UL 94 V-0标准,有效防止火灾隐患。
    - 兼容性强:可广泛应用于不同类型的电路板和设备,满足多样化的连接需求。
    - 经济性:提供多个引脚数选择,可以根据需要定制,减少不必要的成本。

    应用案例和使用建议


    该连接器系统适用于多种应用场合,例如汽车电子系统、通信设备和工业自动化系统等。例如,在汽车电子系统中,可以用于电池管理系统和车灯控制系统之间的信号传输。在通信设备中,可用于板间信号传输。为了更好地发挥其性能,建议按照规范正确安装和使用,确保所有电气连接符合行业标准。

    兼容性和支持


    该连接器系统支持多种安装方式,包括面板安装和板面安装,便于集成到不同类型的设备中。厂商提供了详尽的技术文档和支持服务,用户可以通过官方网站获取最新版本的技术资料,并联系技术支持团队解决问题。

    常见问题与解决方案


    1. 问题:无法顺利插入接触件。
    - 解决方案:检查接触件是否正确插入并锁定,必要时使用工具辅助插入。
    2. 问题:旋转锁定不到位。
    - 解决方案:确保旋转方向正确,直到听到锁定声音并感觉到锁定机构就位。
    3. 问题:接触不良。
    - 解决方案:检查接触件是否正确安装,必要时重新进行安装。

    总结和推荐


    总体而言,Universal MATE-N-LOK连接器系统在设计上注重可靠性和易用性,广泛应用于各类电子产品中。其旋转锁定机制确保了稳定的电气连接,材料选择也充分考虑了安全因素。鉴于其广泛的兼容性和优秀的性能表现,我们强烈推荐在相关应用中使用该产品。

350836-4参数

参数
颜色 -
防护等级 -
触头镀层厚度 - 配接 760nm
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 19A
针脚数 12pin
排数 3
间距-配接 6.35mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

350836-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350836-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 350836-4 350836-4数据手册

350836-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
