首页  >  产品百科  >  2340033-6

2340033-6

产品分类:
厂牌: TE CONNECTIVITY
产品描述: SFP56 堆叠壳体组件,具有集成连接器,并使用 EMI 弹簧实现 EMI 密封功能。提供堆叠 2 x 1、2x 2、2x 4、2 x 6、2 x 8 和 2 x 12 端口矩阵结构,最大数据速率为 56 GBS。
供应商型号: N-2340033-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  2340033-6

2340033-6概述

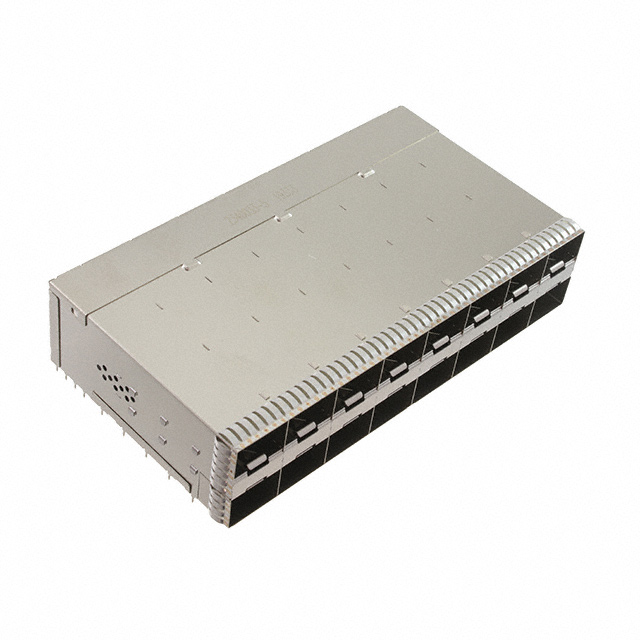

    # zSFP+ Stacked (SFP56) Cage Assembly 技术概述

    产品简介


    zSFP+ Stacked (SFP56) Cage Assembly 是一款高性能、高密度的插拔式输入输出(Pluggable I/O)连接器组件,专为高速信号传输而设计。它采用堆叠式结构,适合数据中心、服务器和网络设备等领域中需要高性能连接解决方案的应用场景。作为兼容 SFP56 的笼体组件,它具有集成连接器的特点,能够显著提升系统集成度和性能稳定性。
    主要特点:
    - 支持信号传输速率高达 56 Gb/s;
    - 堆叠式结构,提供 2x8 端口矩阵配置;
    - 工作温度范围宽,适用于严苛环境;
    - 符合多项环保法规(如 RoHS 和 REACH),绿色环保。

    技术参数


    以下是该产品的核心技术和规格参数:
    | 参数类别 | 技术参数 |

    | 数据速率 (最大) | 56 Gb/s |
    | 中心线间距 | 0.6 mm [0.018 in] |
    | 温度范围 | -55°C 至 105°C [-67°F 至 221°F] |
    | 接地方式 | 通过孔焊脚插针,带弹簧压接设计 |
    | 配置 | 20 个位置,16 个端口 |
    | 信号完整性 | 内部/外部 EMI 弹簧屏蔽,提供电磁干扰防护 |
    | 材料合规性 | 符合欧盟 RoHS、REACH 等环保标准 |

    产品特点和优势


    zSFP+ Stacked (SFP56) Cage Assembly 的设计具有多重创新点,使其在同类产品中脱颖而出:
    1. 高性能:支持高达 56 Gb/s 的数据传输速率,满足当前数据中心和高速网络的带宽需求;
    2. 紧凑设计:0.6 mm 的中心线间距和 2x8 端口矩阵配置,实现更高的空间利用率;
    3. 可靠性:全金属材料配合 EMI 弹簧屏蔽,保障长期运行中的信号稳定性和抗干扰能力;
    4. 环保合规:完全符合欧盟 RoHS、REACH 等环保指令,无卤素,低溴/氯含量。

    应用案例和使用建议


    该产品广泛应用于数据中心、通信基站、云计算服务器等场景,特别适合需要高密度连接的系统架构。
    使用建议:
    1. 高可靠性布线:确保连接器周围无机械应力,避免对信号传输造成影响;
    2. 温度控制:由于其工作温度范围较广,在高温或低温环境中需考虑散热和热管理措施;
    3. 环境防护:建议在灰尘较多的环境下加装防尘盖以保护连接器。

    兼容性和支持


    zSFP+ Stacked (SFP56) Cage Assembly 与多种 TE Connectivity 的相关产品兼容,例如 QSFP-DD 和其他 SFP56 系列组件。TE 提供全面的技术支持和售后服务,帮助客户快速解决问题并实现最佳性能。
    兼容产品列表:
    - TE Part #2-2324171-0:QSFP-DD 1x1 弹簧罩笼组件;
    - TE Part #2301995-1:RJ45 磁性接口模块。

    常见问题与解决方案


    以下为常见的用户问题及对应的解决方案:
    1. 信号质量下降:检查连接器是否清洁,是否有异物堵塞;
    2. 温度报警:确认系统是否已启用过温保护机制,必要时优化散热设计;
    3. 安装困难:按照手册正确操作,确保接地良好。

    总结和推荐


    综上所述,zSFP+ Stacked (SFP56) Cage Assembly 是一款功能强大且性能卓越的插拔式连接器组件,特别适用于高速、高密度的数据传输场景。它的环保设计、宽温运行能力和可靠性使其在市场上极具竞争力。对于需要高性能连接解决方案的应用场合,我们强烈推荐此产品。如果您有任何疑问或需求,请联系技术支持热线 +1 800 522 6752 获取帮助。

2340033-6参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2340033-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2340033-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2340033-6 2340033-6数据手册

2340033-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 94.9124 ¥ 806.7554
3+ $ 90.5164 ¥ 769.3894
6+ $ 87.9444 ¥ 747.5274
12+ $ 86.2614 ¥ 733.2219
18+ $ 84.5682 ¥ 718.8297
库存: 54
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1613.51
直接购买
加入购物车
