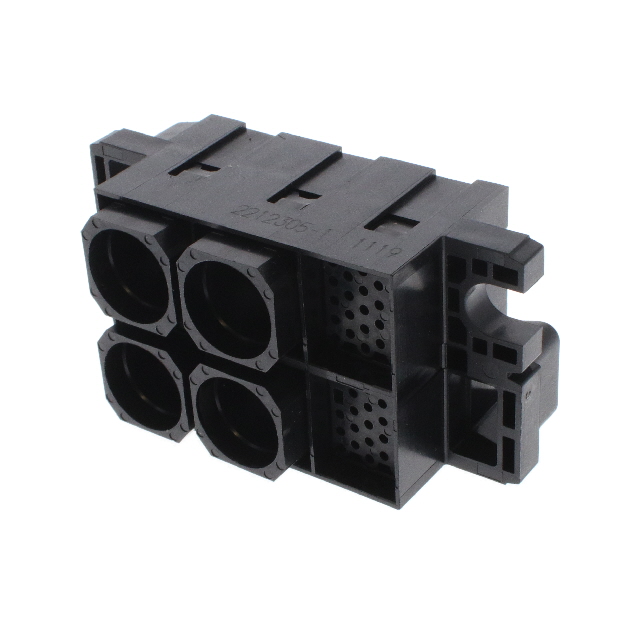

2212305-1

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Conn Rectangular PL 6Power POS Crimp ST Panel Mount 48 Terminal 1 Port Box
供应商型号: A142591-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 外壳 2212305-1

2212305-1概述


    产品简介


    产品名称: 连接器组件,插头,线到面板型,6位,250毫米中心线
    产品类型: 矩形电源连接器,符合UL 94V-0标准
    主要功能: 用于将电线与面板进行安全可靠的连接,广泛应用于工业控制、通信设备及汽车电子等领域。

    技术参数


    - 中心线间距(Pitch): 250毫米 [9.84英寸]
    - 位数: 6位
    - 连接器系统: 线到面板型
    - 接触类型: 插针型
    - 端接方法: 压接型
    - 安装方式: 面板安装,螺钉固定
    - 密封性: 不密封
    - 电缆出口角度: 180度
    - 工作温度范围: -40°C至105°C [-40°F至221°F]
    - 认证标准: 符合UL 94V-0标准,UL 1977批准标准
    - 尺寸:
    - 高度:42毫米 [1.654英寸]
    - 宽度:37.6毫米 [1.48英寸]
    - 长度:84毫米 [3.307英寸]
    - 排间距:21毫米 [0.827英寸]

    产品特点和优势


    - 高可靠性: 使用压接型端接方法,确保长期稳定运行。
    - 通用性强: 适用于多种应用场景,包括工业控制、通信设备及汽车电子。
    - 便捷安装: 支持螺钉固定,易于安装和维护。
    - 安全性高: 满足UL 94V-0防火标准,提供较高的安全防护。
    - 兼容性好: 与其他TE Connectivity品牌的连接器兼容,方便集成和扩展。

    应用案例和使用建议


    - 应用案例: 在汽车电子系统中,用于连接传感器和控制器;在通信基站中,用于连接天线和传输设备。
    - 使用建议:
    - 在安装前检查电缆出口角度,确保与设计要求一致。
    - 确认电缆规格(如AWG)与接触类型相匹配,以实现最佳性能。
    - 根据实际工作温度选择合适的材料,确保长期可靠运行。

    兼容性和支持


    - 兼容性: 该连接器组件与TE Connectivity品牌的其他连接器兼容,便于集成和扩展。
    - 技术支持: 如需支持,请拨打+1 800 522 6752。
    - 文档和资料: 可访问TE.com下载详细的产品图纸、CAD文件及数据表等。

    常见问题与解决方案


    - 问题1: 安装时发现接触不良
    解决方案: 检查端子是否完全压接到位,必要时重新压接。
    - 问题2: 温度过高导致故障
    解决方案: 确认工作温度在额定范围内,如超出范围则需要采取额外散热措施。
    - 问题3: 防水性能不佳
    解决方案: 选用密封型连接器,并正确安装防水垫圈。

    总结和推荐


    总结: 该连接器组件具有高可靠性、通用性强、便捷安装等显著特点。其优异的性能和广泛的应用范围使其成为许多领域的理想选择。
    推荐: 鉴于该产品出色的性能和高可靠性,强烈推荐用于需要高稳定性和可靠性的应用场景。无论是工业控制还是通信设备,该连接器组件都能提供卓越的表现。对于需要快速部署和维护的应用场景,其便捷的安装和广泛的兼容性更是加分项。

2212305-1参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

2212305-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2212305-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 外壳 TE CONNECTIVITY 2212305-1 2212305-1数据手册

2212305-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
