5-104078-3

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 1.27mm间距10p双排排母 板对板, AMPMODU System 50系列, 直角, 印刷电路板安装
供应商型号: 3791519
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 5-104078-3

5-104078-3概述


    产品简介

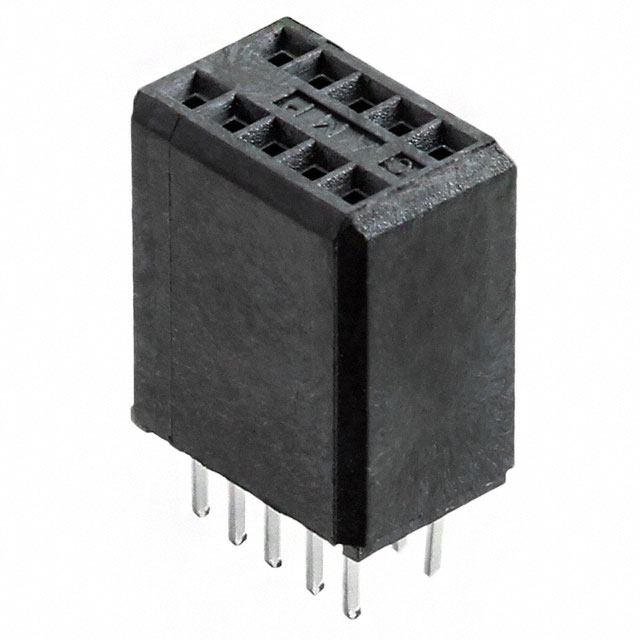

    本产品为TE Connectivity公司生产的PCB Mount Receptacle(PCB插座),型号为5-104078-3。该插座属于AMPMODU System 50系列,专用于垂直安装的板对板连接,具备10个位置,中心线间距为1.27毫米(0.05英寸)。该产品采用镀金触点,通过通孔焊接方式固定到电路板上。其主要功能是实现信号传输,广泛应用于通信、工业控制及消费电子等领域。

    技术参数


    - 连接系统:板对板连接
    - PCB插座装配类型:垂直式插接
    - 位置数:10
    - 行数:2
    - 接触电流:最大3.6A
    - 绝缘电阻:5000 MΩ
    - 操作电压:30 VAC
    - 工作温度范围:-65°C至105°C
    - 材料:液态晶聚合物(LCP)
    - 外形尺寸:长度7.47毫米,高度8.89毫米,宽度5.03毫米
    - 脚距:1.27毫米
    - 包装:70件/管

    产品特点和优势


    - 镀金触点:增强连接可靠性和耐用性。
    - 高温适应能力:能够在极端环境下保持稳定性能。
    - 低阻抗设计:减少信号损耗,提高传输效率。
    - 高绝缘等级:5000 MΩ的绝缘电阻保证了极高的电气安全性。
    - 符合行业标准:通过UL认证和CSA认证,确保了产品的合规性和安全性。

    应用案例和使用建议


    该插座常用于通信设备、工业控制系统和消费电子产品中,如路由器、服务器、智能家居设备等。建议在安装时保持适当的焊接温度(最高可达260°C),以确保焊接质量。此外,为了防止电磁干扰,建议配合屏蔽套件使用。

    兼容性和支持


    该产品与AMPMODU系统中的其他组件兼容,例如连接器、电缆等。TE Connectivity提供了全面的技术支持和服务,包括热线电话支持(+1 800 522 6752)和在线资源,帮助用户解决安装和维护过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查插座与电路板的焊接是否牢固,必要时重新焊接。

    2. 问题:信号传输不稳定
    - 解决方案:检查线路是否有干扰,确认接地是否良好。

    3. 问题:温度异常
    - 解决方案:避免插座在超出其工作温度范围的情况下使用,如需在高温环境中使用,请咨询技术人员。

    总结和推荐


    综上所述,该款5-104078-3 PCB Mount Receptacle凭借其高可靠性、优异的电气性能和广泛的适用性,在众多应用领域中表现出色。TE Connectivity的全面技术支持和高标准的质量控制也为其赢得了良好的市场口碑。因此,我们强烈推荐此产品给需要高性能板对板连接解决方案的设计工程师和制造商。
    通过以上内容,我们可以清晰地了解到这款电子元器件的技术细节及其应用价值。希望这些信息能够帮助您更好地了解和选择适合的产品。

5-104078-3参数

参数
间距-配接 1.27mm
触头镀层厚度 - 配接 760nm
额定电流 1A
针脚数 10pin
触头镀层 - 配接
颜色 黑色
防护等级 -
排数 2
类型 Push-Pull,Receptacle
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-104078-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104078-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 5-104078-3 5-104078-3数据手册

5-104078-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
