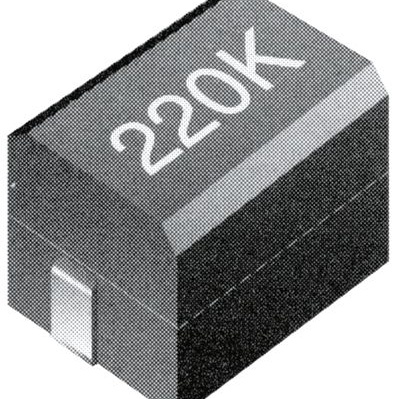

1-1624094-2

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 7.96MHz 55MHz 380mA 50 2.2μH 700mΩ ±10% 1812 贴片安装 4.8mm(长度)*3.4mm(高度)
供应商型号: U-1-1624094-2
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 贴片电感 1-1624094-2

1-1624094-2概述

    Moulded Chip Inductor 3613C Series 技术手册

    1. 产品简介


    Moulded Chip Inductor 3613C 系列是泰科电子生产的高性能电感器,专门用于自动贴装应用。这款电感器采用铁氧体材料并封装于热固塑料壳内,适用于各种电路板设计。其小体积、高可靠性的特点使其在电源管理、滤波器、RFID模块等领域有着广泛的应用。

    2. 技术参数


    - 尺寸:3.2 x 4.5 毫米(尺寸仅作参考)
    - 工作温度范围:-30°C 到 +100°C
    - 绝缘电阻:最小 1000 MΩ
    - 允许电流:25.2 mA(最大)
    - 自谐振频率:0.18 MHz 到 40 MHz(依据型号而异)
    - 直流电阻:25.2 Ω 到 0.796 Ω(依据型号而异)
    | 型号 | 标记 | 额定值 (µH) | 允许误差 (%) | 最低Q值 | 自谐振频率 (MHz) | 最大直流电阻 (Ω) | 允许电流 (mA) |

    | 0.10 | R10M | 0.10 | ±20 | 35 | 300 | 0.18 | 800 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    | 1000 | 102K | 1000 | ±10 | 20 | 2.5 | 40.0 | 30 |

    3. 产品特点和优势


    - 高可靠性:采用高品质铁氧体材料,确保长期稳定运行。
    - 小型化设计:3.2 x 4.5 毫米的小尺寸,适合紧凑空间布局。
    - 温度适应性强:能在 -30°C 至 +100°C 的范围内稳定工作。
    - 便于自动化生产:顶部平滑,适合贴片机安装。
    - 优良的机械强度:通过振动、跌落、高温、低温等测试。

    4. 应用案例和使用建议


    - 电源管理:常用于开关电源的滤波电路,以减少电压波动。
    - RFID 模块:提供稳定的阻抗匹配,增强信号传输效率。
    - 无线通信:优化天线匹配,提高信号接收质量。
    使用建议:
    - 确保焊接时温度均匀,避免因局部过热导致电感失效。
    - 选择合适型号以满足具体应用所需的额定电流和温度要求。

    5. 兼容性和支持


    - 兼容性:适合标准载带包装,易于自动化生产线集成。
    - 技术支持:厂商提供详细的安装指导和技术文档,确保正确使用。

    6. 常见问题与解决方案


    - 问题:电感器在高温下性能下降。
    - 解决方案:确保使用环境不超过制造商指定的工作温度范围,考虑加装散热装置。

    - 问题:电感器在振动环境下容易损坏。
    - 解决方案:选择加固型设计的电感器,或在安装过程中增加缓冲措施。

    7. 总结和推荐


    综上所述,Moulded Chip Inductor 3613C 系列电感器凭借其紧凑设计、宽广的工作温度范围和卓越的机械强度,在多种应用中表现出色。推荐在需要高可靠性和紧凑结构的设计中选用此款电感器。

1-1624094-2参数

参数
测试频率 7.96MHz
电感值 2.2μH
饱和电流(LSAT) 380mA
自谐振频率(SRF) 55MHz
容差 ±10%
直流电阻(DCR) 700mΩ
额定电流 -
Q值 50
长*宽*高 4.8mm(长度)*3.4mm(高度)
通用封装 1812
安装方式 贴片安装

1-1624094-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1624094-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 1-1624094-2 1-1624094-2数据手册

1-1624094-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3286 ¥ 2.7931
1000+ $ 0.2009 ¥ 1.7072
10000+ $ 0.1907 ¥ 1.6213
20000+ $ 0.1816 ¥ 1.5433
50000+ $ 0.1663 ¥ 1.4132
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1396.55
直接购买
加入购物车
