4-2176075-6

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 500MHz 4GHz 110mA 8@500MHz 6.8nH 2.3Ω ±2% 0201 贴片安装 600μm*300μm*280μm
供应商型号: A115978DKR-ND
供应商: Digi-Key
标准整包数: 1

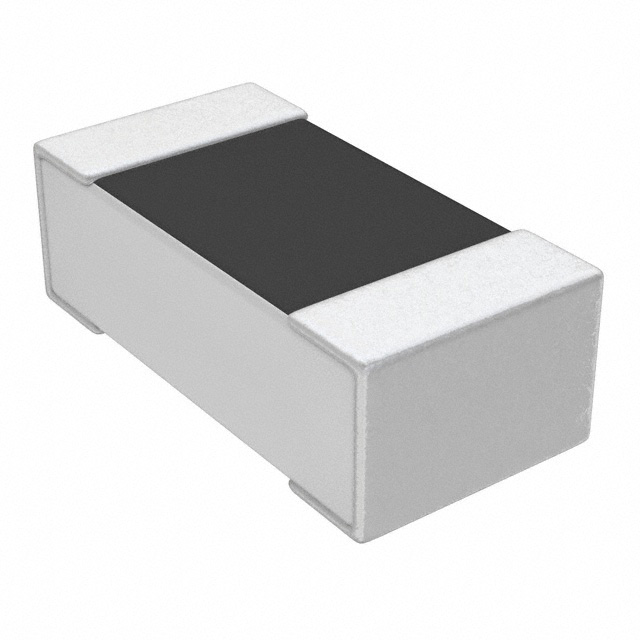

TE CONNECTIVITY 贴片电感 4-2176075-6

4-2176075-6概述

    高频片式电感器 — 3640系列

    产品简介


    3640系列是专为通信行业高频应用设计的创新型薄膜片式电感器。该系列电感器具有极小的尺寸(最小可达0201封装)及出色的坚固性和耐用性,可媲美模制部件。这些电感器在0.2纳亨至数微亨范围内提供多种电感值,并分为标准尺寸包装,是满足设计需求的理想解决方案。

    技术参数


    - 封装规格:
    - 0201封装
    - 0402封装
    - 电感值范围:
    - 0201封装:0.1 nH至3.9 nH
    - 0402封装:0.2 nH至33 nH
    - 电感容差:
    - 0201封装:±0.1 nH至±0.3 nH 或 ±2%/±5%
    - 0402封装:±0.1 nH至±0.3 nH 或 ±1%/±2%/±3%/±5%
    - 直流电阻(DCR):
    - 最大值:1 Ohm(根据不同封装和电感值有所不同)
    - 自谐振频率(SRF):
    - 0201封装:最大500 MHz
    - 0402封装:最大500 MHz
    - 额定电流(I{DC}/I{Max}):
    - 0201封装:最大150 mA
    - 0402封装:最大130 mA
    - Q因子(Quality Factor):
    - 0201封装:高达1.2
    - 0402封装:高达13
    - 环境特性:
    - 绝缘耐压:>100 V AC (rms) 1分钟
    - 绝缘电阻:>1000 MΩ 1分钟
    - 耐焊接热冲击:≤10%
    - 高温暴露:≤10%
    - 湿度耐受性:≤10%
    - 低温储存:≤10%
    - 温度循环:≤10%
    - 焊接性能:≥95%覆盖面积
    - 存储条件:温度25 ±3°C;湿度<80%RH

    产品特点和优势


    - 低电感值: 0201和0402封装电感器均提供低至0.2 nH的电感值。
    - 低直流电阻(DCR): 减少功率损耗,提高效率。
    - 高Q因子: 有助于提升滤波效果和信号质量。
    - 高自谐振频率(SRF): 确保高频应用中的性能稳定。
    - 适合回流焊: 方便大规模生产和自动化组装。
    - 实验室套件可用: 便于研发和测试。

    应用案例和使用建议


    - 通讯设备: 3640系列电感器广泛应用于手机、路由器等通讯设备中的射频电路。
    - 移动设备: 在平板电脑、智能手机等便携式设备中作为关键组件。
    - 物联网设备: 用于各种小型传感器模块中。
    使用建议:
    - 根据具体应用选择合适的封装尺寸和电感值,以确保最佳性能。
    - 在设计电路时,应注意电感器的工作环境条件,如温度和湿度。
    - 使用推荐的陆地模式图案,以提高焊接质量和可靠性。

    兼容性和支持


    - 兼容性: 本系列产品与常见的PCB材料和焊接工艺兼容。
    - 支持服务: TE Connectivity提供技术支持、产品文档和样品申请服务。可通过电子邮件、电话或在线聊天获取帮助。

    常见问题与解决方案


    1. Q:电感器安装后出现故障怎么办?
    A:首先检查电感器是否有物理损坏。若无明显损伤,检查焊接点是否合格,必要时重新焊接。
    2. Q:如何确定所需的电感值?
    A:根据电路的设计要求,通过仿真工具计算出所需的电感值。也可以参考典型应用场景中的推荐值。
    3. Q:如何判断电感器的质量?
    A:使用LCR电桥测量电感器的电感值、电阻和Q因子,确保其符合技术规格。

    总结和推荐


    3640系列高频片式电感器以其独特的设计、优越的性能和广泛的适用性,在现代通讯和移动设备中展现出卓越的品质。它不仅能满足各类高性能应用的需求,还具备出色的可靠性和稳定性。因此,强烈推荐使用3640系列电感器以提升您的产品性能和竞争力。

4-2176075-6参数

参数
直流电阻(DCR) 2.3Ω
额定电流 110mA
Q值 8@500MHz
测试频率 500MHz
电感值 6.8nH
饱和电流(LSAT) -
自谐振频率(SRF) 4GHz
容差 ±2%
长*宽*高 600μm*300μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

4-2176075-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176075-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 4-2176075-6 4-2176075-6数据手册

4-2176075-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
