首页  >  产品百科  >  3631B2R5ML

3631B2R5ML

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 1KHz 6.2A 2.5μH 16mΩ ±20% 标准安装,贴片安装 12.7mm*12.7mm*6.5mm
供应商型号: Q-3631B2R5ML
供应商: 期货订购
标准整包数: 600

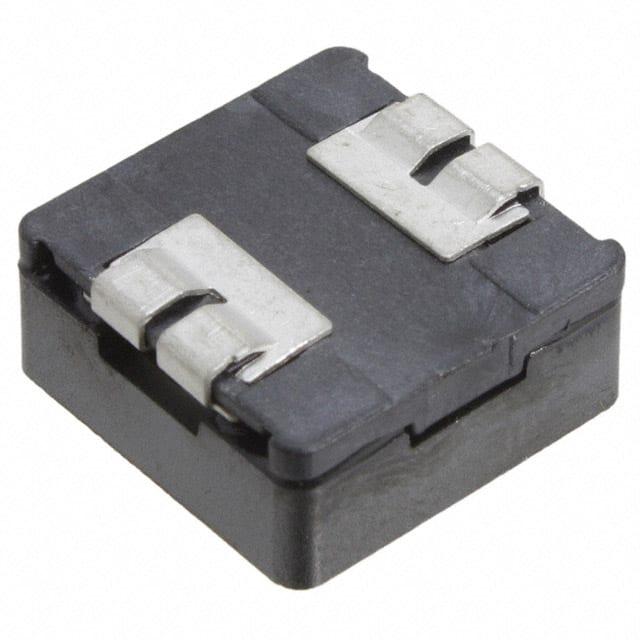

TE CONNECTIVITY 贴片电感 3631B2R5ML

3631B2R5ML概述

    3631系列屏蔽式SMD功率电感器技术手册

    产品简介


    3631系列屏蔽式SMD功率电感器是专为高电流处理而设计的表面贴装电感器,适用于各种电源电路。这些电感器采用先进的铁芯材料和低轮廓构造,确保了出色的电感特性,并具有泰科Sigma品质保证。此系列产品有六种不同的型号,覆盖了广泛的电感值范围,从0.1 μH到1500 μH不等。它们的电流承载能力最高可达14A,并且在某些型号上高度仅为4毫米,方便集成到紧凑的设计中。

    技术参数


    以下是各系列的电感器技术规格汇总:
    | 系列 | 电感值(μH) | 电感容差(%) | 测试频率(Hz) | 最大直流电阻(mΩ) | 最大连续直流电流(A) | 最大饱和电流(A) |
    ||
    | 3631A | 2.5 - 500 | ±20 / ±10 | 1K | 8.0 - 2400 | 0.2 - 14 | 2.6 - 9.8 |
    | 3631B | 2.5 - 1500 | ±20 / ±10 | 1K | 7.0 - 3500 | 0.2 - 20 | 1.9 - 20 |
    | 3631C | 2.5 - 1000 | ±15 / ±10 | 1K | 6.5 - 1650 | 0.2 - 15 | 0.3 - 10 |
    | 3631D | 1.2 - 820 | ±20 / ±30 | 100K | 6.5 - 1150 | 0.2 - 15 | 0.3 - 14 |
    | 3631E | 1.5 - 1000 | ±20 | 100K | 5.5 - 1070 | 0.2 - 15 | 0.3 - 15 |
    | 3631F | 1.1 - 1000 | ±20 / ±30 | 100K | 5.5 - 1320 | 0.2 - 15 | 0.3 - 15 |
    | 3631G | 1.2 - 1000 | ±5 / ±10 / ±15 / ±20 / ±30 | 1K / 8.2 MHz | 6.5 - 1070 | 0.3 - 15 | 0.3 - 16 |

    产品特点和优势


    - 高电流承载能力:这些电感器能够处理高达14A的连续直流电流。
    - 宽电感值范围:覆盖了从0.1 μH到1500 μH的广泛范围,适应多种应用场景。
    - 多种型号选择:提供了六种不同的型号,可以满足不同应用需求。
    - 高可靠性:通过了高温循环、湿度抵抗和高温耐受等多项可靠性测试。
    - 易集成性:超薄设计,方便在紧凑的空间内安装。

    应用案例和使用建议


    这些电感器适用于各种电源电路,包括但不限于:
    - 开关电源:用于输入滤波,提高电源效率。
    - DC-DC转换器:作为储能元件,改善转换效率。
    - 电池管理:用于电池充电和放电回路的滤波。
    建议在使用时,考虑应用的具体电流需求,并选择合适的电感器型号以确保最佳性能。例如,在高频应用中,应选择具有较低直流电阻的型号,以减少功耗。

    兼容性和支持


    这些电感器可与其他标准SMD器件兼容,并且通常使用SMT贴片工艺进行装配。厂商提供技术支持,包括在线帮助资源和技术文档。如果有具体问题,可通过官方网站的联系渠道获得支持。

    常见问题与解决方案


    - Q:电感器在高温下性能如何?
    A: 在标准工作温度范围内,电感器的温升限制在40°C以内。超过这一温度范围可能会影响其性能,需采取适当的散热措施。
    - Q:电感器的最大连续直流电流是多少?
    A: 最大连续直流电流取决于具体型号,详细信息可以在技术手册中查找对应型号的规格表。
    - Q:电感器在高湿度环境下的表现如何?
    A: 电感器已通过高湿度环境下的耐受性测试,确保在高湿度条件下仍能正常工作。

    总结和推荐


    3631系列屏蔽式SMD功率电感器以其高电流承载能力、宽电感值范围和高可靠性成为各种电源电路的理想选择。其易于集成的设计和广泛的型号选择使其适用于各种应用。总体而言,我们强烈推荐这些电感器用于需要高性能和可靠性的项目。对于需要更高电流或特殊温度要求的应用,可以选择3631B或3631G系列。

3631B2R5ML参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 16mΩ
额定电流 6.2A
Q值 -
测试频率 1KHz
电感值 2.5μH
长*宽*高 12.7mm*12.7mm*6.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

3631B2R5ML厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3631B2R5ML数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 3631B2R5ML 3631B2R5ML数据手册

3631B2R5ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 1.05 ¥ 8.61
1200+ $ 0.875 ¥ 7.175
12000+ $ 0.85 ¥ 6.97
24000+ $ 0.8 ¥ 6.56
60000+ $ 0.725 ¥ 5.945
库存: 60000
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 5166
直接购买
