6-1624112-8

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 250MHz 5.8GHz 700mA 20 5.6nH 170mΩ ±5% 0603 贴片安装 1.8mm(长度)*1.12mm(高度)
供应商型号: Q-6-1624112-8
供应商: 期货订购
标准整包数: 2000

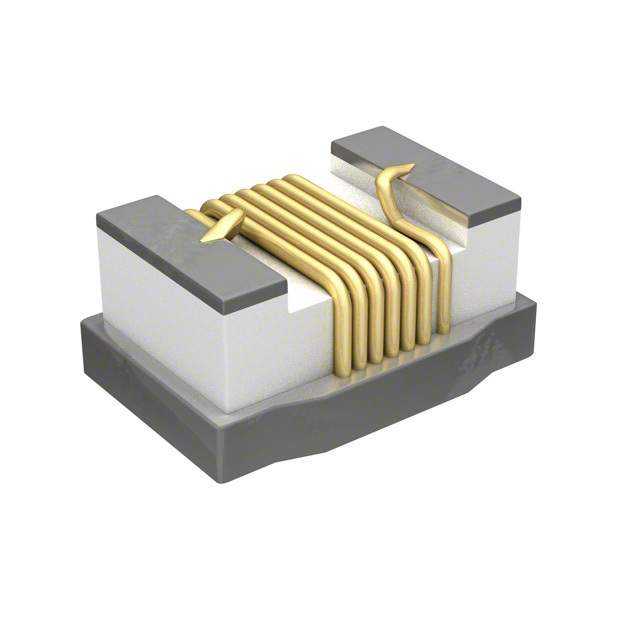

TE CONNECTIVITY 贴片电感 6-1624112-8

6-1624112-8概述

    # 低电感高频率贴片电感器:3650 系列

    产品简介


    低电感高频率贴片电感器(3650 系列) 是一款专为高频率应用设计的高性能电感器。该系列电感器拥有低电感值和出色的高频性能,广泛应用于通信设备、移动设备、计算机外围设备以及其他需要高效高频电路设计的领域。本系列产品采用先进的工艺制造,确保了卓越的电气特性和可靠性。

    技术参数


    电气特性
    - 封装尺寸:0402、0603、0805、1008
    - 电感范围:1.0 nH 至 4.7 mH
    - 公差:±0.2 nH、±0.5 nH、±2%、±3%、±5% 或 ±10%
    - 直流电阻(R.D.C.):范围 0.020 Ω 至 1.75 Ω
    - 额定电流(I.D.C. Max.):范围 100 mA 至 1,200 mA
    - 自谐振频率(S.R.F.):高达 15,000 MHz
    - 品质因数(Q):最高可达 16.0 @ 250 MHz
    工作环境
    - 操作温度范围:-40°C 至 +125°C
    - 湿度等级:90~95% 相对湿度,持续 96 小时
    - 机械性能:
    - 振动测试:频率 10 到 55 Hz,持续 6 小时
    - 跌落测试:高度 100 cm,总次数 10 次

    产品特点和优势


    主要特点
    - 多种封装尺寸:提供 0402、0603、0805 和 1008 封装,适用于不同应用需求。
    - 低电感值范围:1.0 nH 至 4.7 mH,满足广泛的应用要求。
    - 高频率性能:具有出色的自谐振频率(S.R.F.),高达 15,000 MHz。
    - 高品质因数:优良的品质因数(Q),确保高效的信号传输和滤波效果。
    - 自动装配适用性:平滑的顶部设计有助于自动化装配过程,提高生产效率。
    市场竞争力
    - 高稳定性:在极端条件下仍能保持稳定的电气性能。
    - 易于集成:体积小,便于安装在紧凑的空间内,适合现代电子产品设计。
    - 多样化选择:提供不同电感值、公差和颜色编码,以满足不同的设计需求。

    应用案例和使用建议


    应用案例
    - 通信设备:用于无线通信模块,如Wi-Fi和蓝牙模块,提供稳定的高频滤波。
    - 移动设备:手机和平板电脑中的电源管理电路,优化供电效率。
    - 计算机外设:高速数据传输接口,如USB 3.0和HDMI,确保信号完整性。
    使用建议
    - 温度补偿:在高温环境下工作时,注意电感器的热性能,避免过载运行。
    - 布局优化:合理布局电路板,减少杂散电感,增强高频信号的传输效率。
    - 抗干扰设计:采用屏蔽材料,降低电磁干扰,提高整体系统性能。

    兼容性和支持


    兼容性
    - 与多种设备兼容:适用于各种标准接口和电路设计,易于集成到现有系统中。
    - 兼容其他元件:可以与其他 TE Connectivity 产品或第三方元件搭配使用,构建高性能电路。
    厂商支持
    - 技术支持:提供详尽的技术文档和支持服务,包括安装指南和使用手册。
    - 售后保障:购买后享有标准的质量保证服务,及时响应客户反馈和问题。

    常见问题与解决方案


    常见问题
    1. 电感器发热严重:检查是否有过载情况,适当降低电流。
    2. 信号失真:检查电路布局和布线,确保信号路径尽可能短。
    3. 频率响应不稳定:更换合适的电感值,优化电路设计。
    解决方案
    - 过载保护:在电路中加入电流限制装置,防止过载。
    - 信号优化:使用更高质量的导线和接地处理,减少噪声干扰。
    - 频率调整:根据应用需求,选择适当的电感值和频率响应范围。

    总结和推荐


    综上所述,低电感高频率贴片电感器(3650 系列)凭借其卓越的电气性能和广泛的适用性,成为许多高频率应用的理想选择。其多样化的封装选项、高可靠性及优秀的品质因数使其在市场上具有很强的竞争力。建议在需要高频率、低电感的应用场合中优先考虑使用此产品。无论是在设计初期还是后续维护过程中,TE Connectivity 都将提供强有力的技术支持和服务保障。

6-1624112-8参数

参数
直流电阻(DCR) 170mΩ
额定电流 -
Q值 20
测试频率 250MHz
电感值 5.6nH
饱和电流(LSAT) 700mA
自谐振频率(SRF) 5.8GHz
容差 ±5%
长*宽*高 1.8mm(长度)*1.12mm(高度)
通用封装 0603
安装方式 贴片安装

6-1624112-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1624112-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 6-1624112-8 6-1624112-8数据手册

6-1624112-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2113 ¥ 1.7323
20000+ $ 0.1988 ¥ 1.6298
40000+ $ 0.1888 ¥ 1.5478
100000+ $ 0.1775 ¥ 1.4555
200000+ $ 0.1663 ¥ 1.3633
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3464.6
