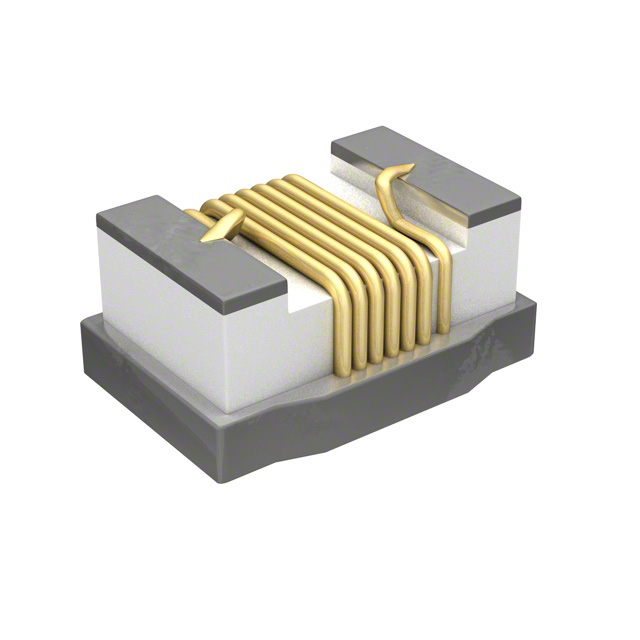

36502AR36JTDG

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 250MHz 580MHz 300mA 48@250MHz 360nH 1.45Ω ±5% 0805 贴片安装 2.29mm*1.73mm*1.52mm
供应商型号: 279-36502AR36JTDG
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 贴片电感 36502AR36JTDG

36502AR36JTDG概述

    低电感高频率片式电感器3650系列技术手册

    产品简介


    低电感高频率片式电感器3650系列是TE Connectivity推出的新概念电感器,设计用于自动放置。此系列提供从1.0纳亨到4.7微亨的各种电感值。电感器有四种封装尺寸可供选择,满足不同设计需求。其广泛应用于高频电路、滤波器和其他需要高电感精度的应用场景。

    技术参数


    - 封装尺寸:
    - 0402、0603、0805、1008
    - 电感值范围:
    - 1.0 nH 到 4.7 μH
    - 电感公差:
    - 10%,部分型号有10.5%和2%选项
    - Q因子:
    - 范围宽泛,最高可达16(不同频率下的Q值不同)
    - 自谐振频率(S.R.F.):
    - 最高达12.5 GHz(具体数值依赖于电感值和封装)
    - 直流电阻(R.D.C.):
    - 范围0.02Ω至2.5Ω
    - 额定电流(I.D.C. Max):
    - 可达2.35A(具体取决于电感值和封装)

    产品特点和优势


    - 选择多种封装尺寸: 适应各种应用需求。
    - 线圈绕制结构: 提供稳定可靠的电感性能。
    - 平滑顶部有助于安装: 方便自动化组装。
    - 标准公差: 确保稳定的电感值。
    - 高Q因子和自谐振频率: 适用于高频应用。
    - 实验室设计套件可用: 支持用户进行初步设计验证。

    应用案例和使用建议


    - 滤波器设计: 3650系列电感器可用于构建高效率滤波器,确保信号传输的纯净度。
    - 阻抗匹配: 在高频电路中,用于阻抗匹配以减少反射损耗。
    - 电源管理: 高频开关电源中作为储能元件,提高效率。
    使用建议:
    - 设计时需考虑电感值、自谐振频率和直流电阻之间的平衡。
    - 注意封装尺寸对电感性能的影响,在选择时综合考虑。

    兼容性和支持


    - 与其他元器件兼容性: 适用于广泛的PCB布局和电路板设计。
    - 技术支持: 如有任何疑问或问题,可联系制造商获取帮助,网址为te.com/help。

    常见问题与解决方案


    - 问题1:电感器如何固定在PCB上?
    - 解决方案:利用自动装配设备进行精确放置,确保电感器的稳定性。

    - 问题2:如何选择合适的电感值?
    - 解决方案:根据电路的具体要求(如频率响应、阻抗匹配)来选择合适的电感值。使用软件工具辅助计算和验证。
    - 问题3:如何确认电感器的实际性能?
    - 解决方案:通过电路测试和测量来确认电感器的实际表现。参考产品手册中的技术规格和测试条件进行校验。

    总结和推荐


    优点:
    - 多种封装尺寸: 适用于不同的电路设计需求。
    - 高精度和稳定性: 在高频应用中表现出色。
    - 高Q因子: 减少能量损失,提高电路效率。
    推荐:
    低电感高频率片式电感器3650系列适用于各种高频电路应用,其高度的可靠性和良好的性能使其成为工程师们的重要选择。结合其丰富的技术规格和多样的封装选择,这款电感器将为您的项目提供强大的支持。

36502AR36JTDG参数

参数
自谐振频率(SRF) 580MHz
容差 ±5%
直流电阻(DCR) 1.45Ω
额定电流 300mA
Q值 48@250MHz
测试频率 250MHz
电感值 360nH
饱和电流(LSAT) -
长*宽*高 2.29mm*1.73mm*1.52mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

36502AR36JTDG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
