3613C470K

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 2.52MHz 10MHz 140mA 50@2.52MHz 47μH 5Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 1174076
供应商: 海外现货
标准整包数: 1

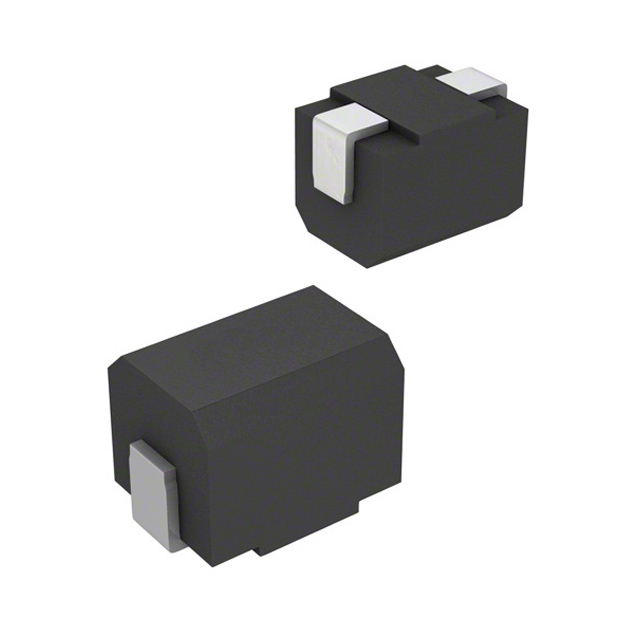

TE CONNECTIVITY 贴片电感 3613C470K

3613C470K概述


    产品简介


    3613C470K 型号 47 µH 面包板型表面贴装电感器是一款适用于各种应用的高性能电感器。该产品属于电感器系列,采用面包板封装(1812尺寸),具有良好的电气特性和可靠性。其主要应用领域包括电源管理、通信系统、工业自动化以及其他需要高精度电感的应用场合。

    技术参数


    - 型号: 3613C470K
    - 电感量: 47 µH
    - 额定电流: 140 mA
    - 直流电阻: 5 Ω
    - 品质因数: 50
    - 容差: ±10%
    - 自谐振频率: 10 MHz
    - 最大操作温度范围: -30 °C 至 100 °C
    - 包装方式: 缠绕带式
    - 尺寸:
    - 长度: 4.5 mm (.177 in)
    - 宽度: 3.2 mm (.125 in)
    - 高度: 3.2 mm (.125 in)

    产品特点和优势


    3613C470K 型号 47 µH 面包板型表面贴装电感器具有以下显著特点和优势:
    - 高性能: 优秀的品质因数(50)和宽泛的工作温度范围(-30 °C 至 100 °C),保证了电感器在多种环境下的稳定性能。
    - 可靠性和耐用性: 采用线圈绕制结构,确保长期使用中的电气稳定性和机械强度。
    - 易于集成: 1812封装使得电感器便于表面贴装,适合大规模生产。
    - 低损耗: 较低的直流电阻(5 Ω),降低了在工作过程中的能量损失。

    应用案例和使用建议


    3613C470K 型号 47 µH 面包板型表面贴装电感器广泛应用于以下几个领域:
    - 电源管理: 在电源电路中,可有效抑制电磁干扰,提高电源效率。
    - 通信系统: 在高频电路中,可提供稳定的信号传输性能。
    - 工业自动化: 在复杂的工业控制系统中,能够适应各种严苛的工作环境。
    使用建议:
    - 热管理: 确保电感器工作时散热良好,特别是在高电流情况下,避免过热导致性能下降。
    - 环境条件: 在极端环境下使用时,确保符合电感器的工作温度范围。

    兼容性和支持


    3613C470K 型号 47 µH 面包板型表面贴装电感器与其他电感器和设备兼容性良好,能够满足大多数电路设计的需求。厂商提供了详细的技术支持和维护服务,以确保客户能够顺利使用该产品。如果您在使用过程中遇到任何问题,可以拨打技术支持热线+1 800 522 6752获得帮助。

    常见问题与解决方案


    - 问题: 电感器出现发热现象。
    - 解决方案: 检查电感器是否工作在额定电流范围内,确保电路布局合理,散热通道畅通。
    - 问题: 电感器失效或损坏。
    - 解决方案: 确认电感器安装正确且焊接质量良好,检查是否有过电压或电流冲击导致的损害。

    总结和推荐


    综上所述,3613C470K 型号 47 µH 面包板型表面贴装电感器凭借其出色的性能和可靠性,在电源管理、通信系统和工业自动化等领域展现出强大的应用潜力。其低损耗、高可靠性和广泛的适用性使其成为工程师的理想选择。因此,我强烈推荐使用此款电感器。如果您需要更多技术支持或进一步咨询,可以联系厂商获取更多信息。

3613C470K参数

参数
自谐振频率(SRF) 10MHz
容差 ±10%
直流电阻(DCR)
额定电流 140mA
Q值 50@2.52MHz
测试频率 2.52MHz
电感值 47μH
饱和电流(LSAT) -
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3613C470K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3613C470K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 3613C470K 3613C470K数据手册

3613C470K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2012
10+ ¥ 2.8713
50+ ¥ 2.4251
100+ ¥ 2.4251
200+ ¥ 2.1729
500+ ¥ 2.1341
2500+ ¥ 2.1341
5000+ ¥ 2.1341
库存: 900
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.71
直接购买
加入购物车
