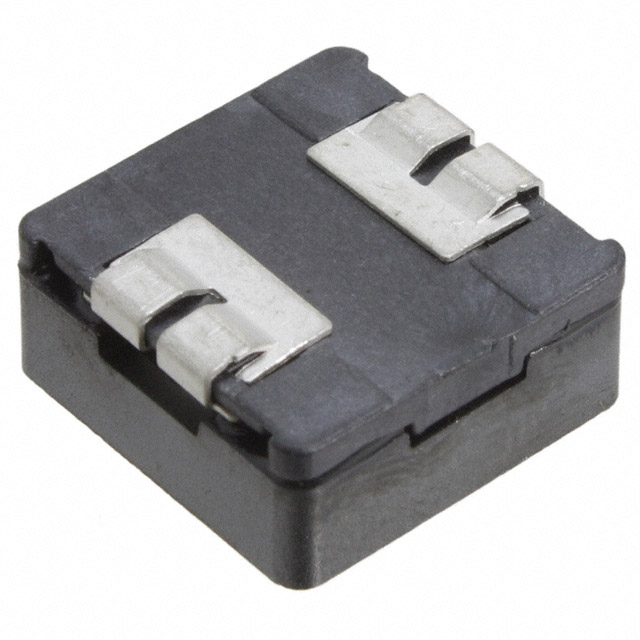

3631B821KL

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 1KHz 350mA 820μH 1.7Ω ±10% 标准安装,贴片安装 12.7mm*12.7mm*6.5mm
供应商型号: 279-3631B821KL
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 贴片电感 3631B821KL

3631B821KL概述


    产品简介


    3631系列屏蔽式表面贴装功率电感是一种专为SMD电源电路设计的产品,能够处理高电流并提供卓越的电感特性。这些电感器采用优质铁氧体核心材料和低轮廓结构设计,确保在各种应用中具有高可靠性。产品系列包括A、B、C、D、E、F、G等多个子系列,涵盖多种规格,适合不同的应用需求。

    技术参数


    以下是3631系列各子系列的主要技术参数:
    3631A系列
    | 代码 | 电感量(μH) | 容差(%) | 测试频率(Hz) | 最大直流电阻(mΩ) | 最大直流电流(A) |
    |
    | 2R5 | 2.5 | ±20% | 1K | 24.0 | 5.00 |
    | 5R0 | 5.0 | ±20% | 1K | 35.0 | 4.00 |
    | 7R5 | 7.5 | ±20% | 1K | 40.0 | 3.50 |
    | ... | ... | ... | ... | ... | ... |
    3631C系列
    | 代码 | 电感量(μH) | 容差(%) | 测试频率(Hz) | 最大直流电阻(mΩ) | 最大直流电流(A) |
    |
    | 2R5 | 2.5 | ±20% | 1K | 11.4 | 7.80 |
    | 4R5 | 4.5 | ±20% | 1K | 14.0 | 6.80 |
    | 6R5 | 6.5 | ±20% | 1K | 18.0 | 6.50 |
    | ... | ... | ... | ... | ... | ... |
    3631B系列
    | 代码 | 电感量(μH) | 容差(%) | 测试频率(Hz) | 最大直流电阻(mΩ) | 最大直流电流(A) |
    |
    | 2R5 | 2.5 | ±20% | 1K | 16.0 | 6.20 |
    | 5R0 | 5.0 | ±20% | 1K | 22.0 | 4.70 |
    | 7R5 | 7.5 | ±20% | 1K | 25.0 | 3.80 |
    | ... | ... | ... | ... | ... | ... |
    3631D系列
    | 代码 | 电感量(μH) | 容差(%) | 测试频率(Hz) | 最大直流电阻(mΩ) | 饱和电流(A) | 线性电流(A) |

    | 1R2 | 1.2 | ±30% | 100K | 8.0 | 9.20 | 9.80 |
    | 2R4 | 2.4 | ±30% | 100K | 11.5 | 7.80 | 8.00 |
    | 3R5 | 3.5 | ±30% | 100K | 13.0 | 7.50 | 7.60 |
    | ... | ... | ... | ... | ... | ... | ... |
    3631E系列
    | 代码 | 电感量(μH) | 容差(%) | 测试频率(Hz) | 最大直流电阻(mΩ) | 饱和电流(A) | 线性电流(A) |

    | 1R5 | 1.5 | ±30% | 100K | 9.5 | 9.20 | 9.00 |
    | 3R3 | 3.3 | ±30% | 100K | 15.0 | 6.80 | 6.50 |
    | 4R7 | 4.7 | ±20% | 100K | 18.0 | 6.00 | 5.60 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 非常高的电流能力:可以承受高达14A的电流。
    - 宽值范围:涵盖了从1.2μH到1000μH的多个规格。
    - 不同风格选择:提供6种不同的风格以满足不同需求。
    - 低剖面构造:高度低至4mm,适用于空间受限的应用场合。
    - 高可靠性:经过严格的质量测试,确保长期稳定运行。
    - 包装方便:提供卷带和编带封装,方便自动化生产。

    应用案例和使用建议


    应用案例
    - 电源模块:广泛应用于电源转换器、开关电源中,提升整体效率。
    - 汽车电子:适用于车载充电器、逆变器等关键部件。
    - 通信设备:用于通信基站电源管理,保证设备稳定运行。
    使用建议
    - 散热设计:在高电流应用中,需注意散热设计,避免过热损坏。
    - 合理选型:根据具体应用需求,选择合适的电感值和型号,以达到最佳效果。
    - 测试验证:在批量生产前,建议进行充分的测试验证,确保产品的可靠性和稳定性。

    兼容性和支持


    - 兼容性:该系列产品与市面上常见的SMD焊接设备和生产线兼容。
    - 技术支持:TE Connectivity提供专业的技术支持,包括在线帮助、电话咨询和实时聊天服务。

    常见问题与解决方案


    1. 问题:电感器在高电流应用中温度过高。
    - 解决方案:增加散热片或改进散热设计,确保良好散热。
    2. 问题:电感值不准确。
    - 解决方案:确认所选型号与应用需求匹配,重新测试或联系厂家。
    3. 问题:产品在长时间工作后失效。
    - 解决方案:检查是否有异常负载或工作条件超限,进行必要的调整。

    总结和推荐


    综上所述,3631系列屏蔽式表面贴装功率电感凭借其出色的电流处理能力和广泛的应用范围,在各种电力电子设备中表现出色。它不仅提供了高性能和高可靠性,还具有宽广的电感值选择,非常适合需要高可靠性的应用场合。强烈推荐在需要高效能电感器的设计项目中选用这款产品。

3631B821KL参数

参数
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 1.7Ω
额定电流 350mA
Q值 -
测试频率 1KHz
电感值 820μH
饱和电流(LSAT) -
长*宽*高 12.7mm*12.7mm*6.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

3631B821KL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3631B821KL数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 3631B821KL 3631B821KL数据手册

3631B821KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
10+ $ 1.2305 ¥ 10.3977
100+ $ 0.9796 ¥ 8.2773
600+ $ 0.8143 ¥ 6.881
1200+ $ 0.7193 ¥ 6.0779
2400+ $ 0.6489 ¥ 5.4832
库存: 437
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
直接购买
加入购物车
