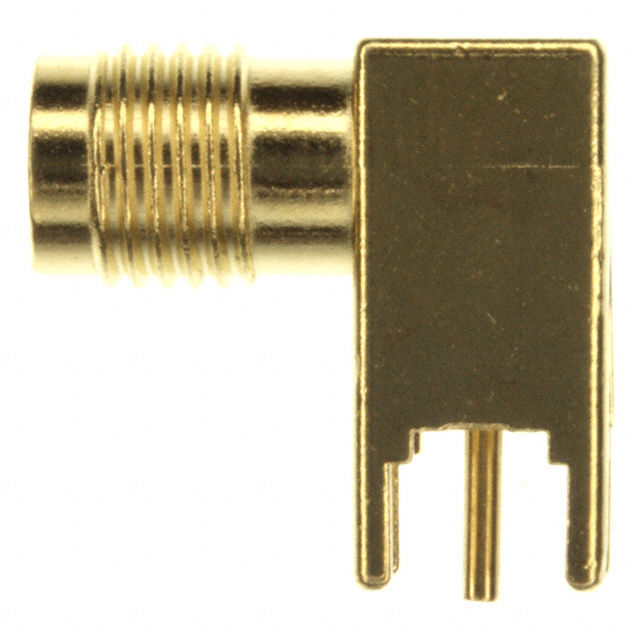

5-1814400-1

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: Female Socket,Jack,Threaded 1 3GHz 50Ω 金色 螺纹 焊接 焊接安装,贴片安装,通孔安装 6.3mm(长度)*14.2mm(高度)
供应商型号: 26M-5-1814400-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) 5-1814400-1

5-1814400-1概述

    RF Coaxial Connectors 技术手册

    1. 产品简介


    RF Coaxial Connectors(射频同轴连接器)是用于各种高频率无线通信系统的关键组件。这些连接器主要用于无线基站、分布式天线系统(DAS)、移动网络设备、小单元设备和天线及远程无线电单元(RRU)。它们具有高可靠性和耐用性,适用于各种恶劣的户外环境。本手册将详细介绍不同类型的RF Coaxial Connectors及其技术参数、特点、应用和常见问题解答。

    2. 技术参数


    以下是各类RF Coaxial Connectors的主要技术参数:
    | 类型 | 频率范围 | 阻抗 | VSWR | 插拔次数 | 工作温度范围 | 耦合方式 |
    ||
    | 4.3-10 | DC至6 GHz | 50Ω | ≤1.03 | 100次 | -40°C至85°C | 螺纹 |
    | 7/16 | DC至7 GHz | 50Ω | ≤1.02 | 500次 | -55°C至155°C | 螺纹 |
    | N | DC至11 GHz | 50Ω | ≤1.3 | 500次 | -55°C至85°C | 螺纹 |
    | BNC | DC至4 GHz (50Ω), DC至2 GHz (75Ω) | 50Ω/75Ω | ≤1.3 | 500次 | -55°C至85°C | 卡口 |
    | Mini-BNC | DC至2 GHz | 75Ω | ≤1.16 | 500次 | -40°C至85°C | 卡口 |
    | TNC | DC至11 GHz (50Ω), DC至2 GHz (75Ω) | 50Ω/75Ω | ≤1.3 | 500次 | -65°C至165°C | 螺纹 |

    3. 产品特点和优势


    - 4.3-10系列:体积小、重量轻,PIM性能优越,适合恶劣户外环境。
    - N系列:中型连接器,适用于高电压应用,适用于关键场合。
    - BNC系列:适合宽带应用,适用于CATV系统。
    - Mini-BNC系列:体积更小,连接密度更高。
    - TNC系列:小体积螺纹连接器,适用于高振动环境。

    4. 应用案例和使用建议


    - 4.3-10系列:适用于DAS、移动网络设备、小单元设备。建议使用时注意环境条件,确保符合IP68防水等级。
    - N系列:适用于基站和天线系统。建议在安装时使用高质量电缆,以保持阻抗匹配。
    - BNC系列:适合CATV和视频分配应用。建议选择合适的连接器类型,如通过孔式或表面贴装,以满足具体应用需求。

    5. 兼容性和支持


    - 兼容性:各系列产品可以与其他标准接口兼容,如SMA、SMB、MCX等。
    - 支持:厂商提供详细的技术文档和支持服务,可访问官方网站www.te.com获取更多型号和信息。

    6. 常见问题与解决方案


    - 问题:接触不良。解决方案:检查插头和插座是否有损坏或脏污,确保清洁后再重新插入。
    - 问题:VSWR过高。解决方案:检查电缆长度和连接器是否匹配,必要时更换合适的电缆。
    - 问题:温升过高。解决方案:选择耐高温型号,确保在合适的工作温度范围内使用。

    7. 总结和推荐


    RF Coaxial Connectors提供了多种高性能连接器,广泛应用于各种无线通信系统。不同系列的产品各有优势,可以根据具体应用场景选择最适合的型号。厂商提供的详细文档和技术支持使得这些连接器易于使用和维护。因此,强烈推荐在相关项目中选用这类高品质的RF Coaxial Connectors。

5-1814400-1参数

参数
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 金色
最大频率 3GHz
紧固类型 螺纹
长*宽*高 6.3mm(长度)*14.2mm(高度)
安装方式 焊接安装,贴片安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,散装,卷带包装
