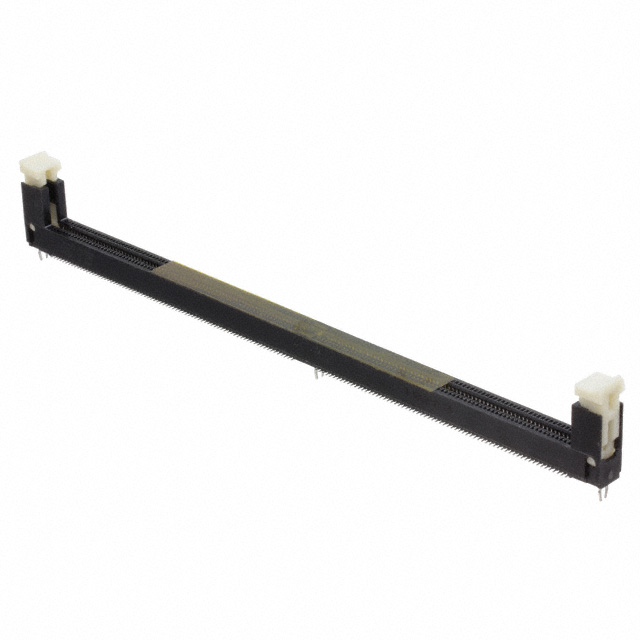

2199155-1

厂牌: TE CONNECTIVITY
产品描述: DDR4 DIMM Sockets are designed to JEDEC industry standards. They are available with through hole and surface mount configurations. DDR4 DIMM Socket applications include servers, communications equipment, workstations, and high-performance computing.
供应商型号: 2199155-1
供应商: Master
标准整包数: 24
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 2199155-1

2199155-1概述

    # DDR4 DIMM Sockets 技术手册

    产品简介


    DDR4 DIMM 插座是一款专为支持双倍数据传输速率(DDR)第4代动态随机存取存储器(DDR4 DRAM)而设计的板载到总线条连接器。它采用表面贴装技术(SMT),垂直模块方向安装,具有288个位置,并且符合国际环保标准如RoHS、REACH等。这款产品广泛应用于各种计算机主板、服务器及高端计算设备中,满足高速数据传输的需求。

    技术参数


    - 型号:2199155-1
    - 产品类型:DDR4 DIMM 插座
    - 接触件额定电流:最大 0.75A
    - 位数:288 位
    - 连接系统:板到总线条
    - 布局中心间距(间距):0.85mm(0.033 英寸)
    - 操作温度范围:-55°C 至 105°C(-67°F 至 221°F)
    - 电气特性:表面贴装,低卤素
    - 焊接工艺能力:最高 260°C 回流焊接

    产品特点和优势


    1. 高可靠性:接触件额定电流可达0.75A,确保稳定的信号传输。
    2. 广泛的温度适应性:能够在极端温度环境下工作,从-55°C至105°C。
    3. 环保合规:符合多项环保标准,如RoHS、REACH,确保长期可持续性。
    4. 高性能兼容:适用于多种应用环境,广泛用于计算机主板、服务器等领域。
    5. 设计灵活:模块方向垂直安装,易于集成于现有系统中。

    应用案例和使用建议


    应用案例
    此款DDR4 DIMM插座广泛应用于数据中心服务器、企业级计算机以及高端工作站中。在这些应用场景中,需要高效的数据处理能力和稳定的信号传输,本产品能完美匹配这些需求。
    使用建议
    1. 正确安装:确保按照规范进行安装,避免接触不良或短路等问题。
    2. 散热管理:考虑到高速数据传输时可能产生的热量,建议合理设计散热系统,确保设备长期稳定运行。
    3. 定期检查:由于长时间工作可能导致接触磨损,建议定期检查并清洁插槽,以确保最佳性能。

    兼容性和支持


    兼容性
    - 与 TE Connectivity 其他 DDR4 DIMM 插座兼容,如TE Part #5-2176390-3、TE Part #6-2176371-1 等。
    - 可以与其他供应商的DDR4 DIMM内存条配套使用。
    支持
    - 如需技术支持,请拨打 +1 800 522 6752。
    - 可通过 TE 官方网站下载相关文档和CAD文件。

    常见问题与解决方案


    1. 问题:插槽接触不良。
    - 解决方案:重新安装并确保插槽正确对齐。
    2. 问题:高温下性能不稳定。
    - 解决方案:安装良好的散热系统或使用散热垫片。
    3. 问题:无法识别内存条。
    - 解决方案:检查内存条是否正确插入,确认BIOS设置是否正确。

    总结和推荐


    综合评估
    总体来说,这款DDR4 DIMM插座具备卓越的电气特性和广泛的温度适应性,能够满足各种严苛的应用需求。其符合多项环保标准,是未来发展的趋势。建议在需要高速数据传输和稳定性能的场合优先选用此款产品。
    推荐
    鉴于上述特性,强烈推荐使用这款DDR4 DIMM插座。它不仅能满足当前的技术需求,还具备长期的可持续性和稳定性。无论是企业还是个人用户,在构建或升级系统时都可以放心选择。

2199155-1参数

参数
长*宽*高 142mm(长度)*6mm(高度)
安装方式 标准安装,贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 托盘

2199155-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2199155-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 TE CONNECTIVITY 2199155-1 2199155-1数据手册

2199155-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 2.5942 ¥ 21.5697
264+ $ 2.5122 ¥ 20.8769
504+ $ 2.4898 ¥ 20.389
1200+ $ 2.4687 ¥ 20.2162
2400+ $ 2.4582 ¥ 20.1298
3600+ $ 2.4476 ¥ 20.0434
4800+ $ 2.4476 ¥ 20.0434
库存: 8280
起订量: 24 增量: 0
交货地:
最小起订量为:24
合计: ¥ 517.67
直接购买
加入购物车
