首页  >  产品百科  >  QSZH-125-NR4-50MM

QSZH-125-NR4-50MM

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-QSZH-125-NR4-50MM
供应商: 期货订购
标准整包数: 1000

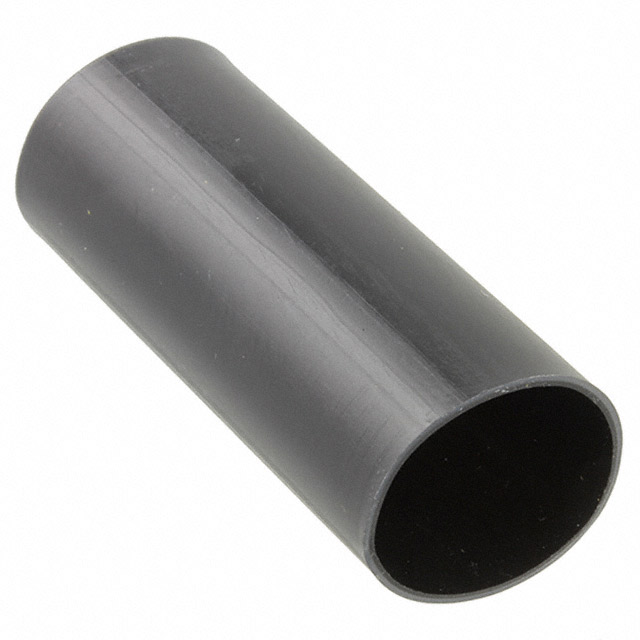

TE CONNECTIVITY 热缩管 QSZH-125-NR4-50MM

QSZH-125-NR4-50MM概述


    产品简介


    QSZH-125 Tubing 是一种专门用于线束、连接器、端子和接头的密封和保护套管。它主要用于汽车环境中对电线接头、接地环终端的密封和保护。产品采用零卤素材料,具备优异的环境密封性能、机械保护能力及电气绝缘性能,特别适用于严苛的工作环境。

    技术参数


    - 连续工作温度范围:-40°C 至 +125°C(3000小时)
    - 收缩比率:4:1
    - 收缩温度:+135°C
    - 环境密封性能:浸入5%NaCl溶液24小时后,阻抗≥2×10⁸Ω
    - 防水性能:双层防水,热缩套管设计
    - 尺寸规格(单位:mm):
    - NR1: 内径5.75,壁厚1.25,膨胀前长度50
    - NR2: 内径7.50,壁厚1.65,膨胀前长度50
    - NR3: 内径11.00,壁厚2.40,膨胀前长度65
    - NR3A: 内径14.00,壁厚3.00,膨胀前长度65
    - NR4: 内径18.30,壁厚4.35,膨胀前长度75

    产品特点和优势


    - 环境密封:具备出色的环境密封性能,符合RoHS/ELV合规标准
    - 快速安装:易于安装且方便检查
    - 零卤素材料:无卤素,绿色环保
    - 机械保护:有效防止弯曲、磨损和割裂
    - 应用灵活性:多种尺寸适用于不同的线束组合,确保广泛的应用范围
    - 低截面轮廓:小尺寸设计,便于集成
    - 温度适应性:能够在宽广的温度范围内工作

    应用案例和使用建议


    应用案例
    QSZH-125 Tubing 在汽车线束连接中被广泛应用,能够为各种电线接头提供有效的密封和保护。例如,在多条电线汇聚点处,该套管可以提供可靠的环境密封和机械保护,从而延长使用寿命并提高系统可靠性。
    使用建议
    - 选择合适的尺寸:在选型时参考PIPI-101文档,根据实际应用选择最合适的尺寸。
    - 正确安装:使用TE Automotive RBK-ILS处理器或其他推荐设备进行安装。
    - 注意安装过程中的限制:如果在收缩过程中套管的恢复受到限制,壁厚可能会低于规格值。

    兼容性和支持


    QSZH-125 Tubing 可与其他标准汽车连接器和线束组件兼容。对于安装过程中的具体技术支持,可咨询当地TE Automotive办事处。产品具有较强的兼容性和广泛的适用性,确保与各种设备的无缝对接。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后发现密封不良 | 确保正确的加热过程,参考安装指南确保充分熔化并挤压粘合剂。 |
    | 某些型号的壁厚小于标称值 | 检查是否在收缩过程中受到限制,避免安装不当导致壁厚减少。 |
    | 无法达到预期的机械保护效果 | 确认是否正确选择了适合的应用场景,避免超出产品设计的应用范围。 |

    总结和推荐


    QSZH-125 Tubing 在汽车电线接头的密封和保护方面表现出色,其高可靠性和广泛的应用灵活性使其成为市场上极具竞争力的产品。无论是从技术规格还是实际应用来看,该产品都具备优良的性能,特别是在汽车行业中有着广泛的应用前景。因此,我强烈推荐此款产品作为汽车线束密封和保护的理想选择。

QSZH-125-NR4-50MM参数

参数
长*宽*高 50mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

QSZH-125-NR4-50MM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

QSZH-125-NR4-50MM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY QSZH-125-NR4-50MM QSZH-125-NR4-50MM数据手册

QSZH-125-NR4-50MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.7 ¥ 13.94
2000+ $ 1.5 ¥ 12.3
25000+ $ 1.425 ¥ 11.685
50000+ $ 1.2625 ¥ 10.3525
100000+ $ 1.0625 ¥ 8.7125
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 13940
直接购买
加入购物车
