2199249-3

产品分类: 接线- 触点
厂牌: TE CONNECTIVITY

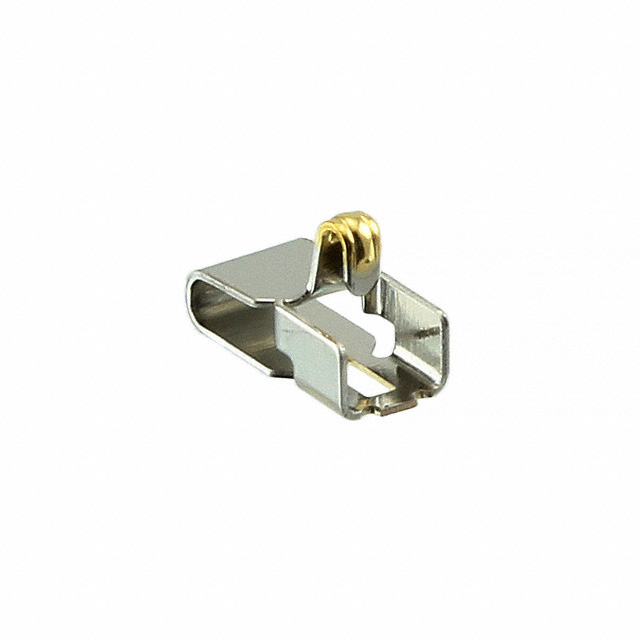

产品描述: TE Connectivity 弹簧触点, 铜合金制, 表面安装固定, 3.2 x 1.5 x 2mm
供应商型号: UA-2199249-3
供应商: 海外现货
标准整包数: 7000
TE CONNECTIVITY 接线- 触点 2199249-3

2199249-3概述

    电子元器件产品技术手册



    产品简介




    TE Connectivity(上海)有限公司生产的Low Force Scalable Spring Finger是一种弹簧指产品,主要应用于需要低接触力和高可靠性的场合。这种产品因其小巧轻便的设计而被广泛用于消费电子、通信设备、汽车电子等领域。


    技术参数




    - 材料:Type A型采用SUS301不锈钢,Type B和C型采用铜合金。表面镀层为镍,厚度不小于2微米。触点区域镀金,最小厚度0.5微米。焊接区域采用金闪镀。

    - 额定值:
    - 电压:最大15伏特
    - 电流:最大2安培
    - 工作温度范围:-30°C到85°C
    - 存储温度范围:-5°C到85°C
    - 存储湿度范围:15%到70%RH

    - 性能要求:
    - 接触电阻:Type B/C初始接触电阻不大于25毫欧姆,最终接触电阻不大于50毫欧姆;Type A初始接触电阻不大于75毫欧姆,最终接触电阻不大于100毫欧姆。
    - 温度升高:在最大额定电流下测试时,接触点的最大温升不超过30°C。
    - 环境适应性:湿热环境下,接触电阻最大50毫欧姆(铜合金),100毫欧姆(不锈钢)。
    - 振动和冲击:无机械损坏且性能无变化。
    - 耐腐蚀性:通过硝酸蒸汽测试。
    - 焊接性:焊接面积覆盖率至少95%。
    - 抗热冲击:性能无变化。
    - 推力和剥离强度:根据相关测试方法进行测量。


    产品特点和优势




    Low Force Scalable Spring Finger具有多种独特功能和优势,主要体现在以下几个方面:

    - 低接触力:确保系统稳定性的同时降低了接触电阻,减少了接触面磨损。
    - 高性能材料:选用高导电性和耐腐蚀性的铜合金和不锈钢材料,提高了产品的耐用性和可靠性。
    - 宽工作温度范围:适应不同环境下的使用需求,保证了稳定的工作性能。
    - 优良的环境适应性:通过严格的环境测试,确保产品在极端条件下的可靠性和耐用性。
    - 卓越的连接性能:采用先进的设计和制造工艺,确保了高精度和高稳定性。


    应用案例和使用建议




    这种产品常用于消费电子、通信设备和汽车电子等领域。例如,在智能手机中,它可以作为SIM卡托盘的连接器,确保设备的稳定运行。在通信基站中,它可用于功率分配单元,提高系统的稳定性和可靠性。

    为了最大化产品的性能,建议:

    - 在安装过程中注意避免过度弯曲或扭曲,以免影响接触性能。
    - 使用符合标准的焊接方法和工具,确保焊接质量。
    - 定期进行维护检查,确保连接部位清洁无污垢。


    兼容性和支持




    Low Force Scalable Spring Finger可以与其他符合行业标准的电子元器件或设备配合使用。TE Connectivity公司提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。此外,该公司还定期发布最新的产品更新和技术文档,确保用户能够获得最新、最准确的信息和支持。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|---------|
    | 接触电阻不稳定 | 确保连接器表面清洁,检查连接器是否有氧化或污渍。 |
    | 接触压力不足 | 检查连接器的压缩量是否正确,必要时调整连接器的高度。 |
    | 连接松动 | 确保安装过程中连接器位置正确,避免过度弯曲或扭曲。 |


    总结和推荐




    综上所述,TE Connectivity的Low Force Scalable Spring Finger凭借其卓越的性能和广泛的应用范围,成为众多电子设备的理想选择。无论是在消费电子还是工业领域,这种产品都能提供出色的连接解决方案。因此,强烈推荐使用此产品以提升电子设备的整体性能和可靠性。

2199249-3参数

参数
长*宽*高 3.2mm*1.5mm*2mm
零件状态 在售
包装方式 卷带包装

2199249-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2199249-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线- 触点 TE CONNECTIVITY 2199249-3 2199249-3数据手册

2199249-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
