V23134A1052C643

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: Plug-In Power Relay F4
供应商型号: N-V23134A1052C643
供应商: 云汉优选
标准整包数: 1

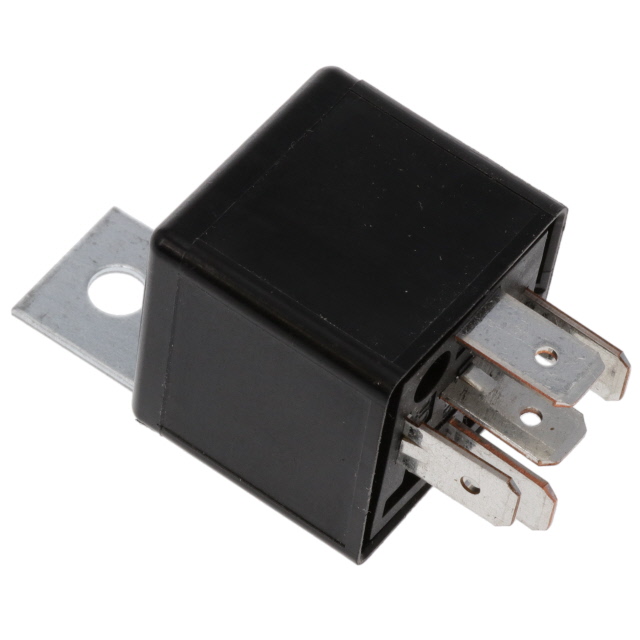

TE CONNECTIVITY 其他继电器 V23134A1052C643

V23134A1052C643概述

    Power Relay F4 技术手册

    1. 产品简介


    Power Relay F4 是一款专为汽车应用设计的插件式迷你ISO继电器。它提供单刀双掷(SPDT)、单刀单掷(SPST)等多种接触排列方式,并具有良好的电气特性和机械耐用性。广泛应用于汽车系统中的ABS控制、风扇控制、车灯控制等领域,能够满足高负载、高可靠性要求。

    2. 技术参数


    - 接触排列:1 form A, 1 NO(2x87),1 form U, 2 NO,1 form C, 1 CO等
    - 额定电压:12VDC,24VDC
    - 接触间隙:>0.8mm
    - 极限连续电流:
    - 23°C 下:NO 60A,2x32A,60/45A
    - 85°C 下:NO 40A,2x25A,40/30A
    - 125°C 下:NO 17A,2x11A,17/12A
    - 极限分断电流:
    - NO/NC 60A,2x40A,60/40A
    - 最大负载直流断开能力:
    - 负载限制曲线1:弧灭消时间(CO接触)
    - 负载限制曲线2:安全关断,无稳态电弧(NO接触)
    - 线圈数据:
    - 额定线圈电压:12/24VDC
    - 额定操作电压:7.2V(12VDC),14.4V(24VDC)
    - 额定释放电压:1.6V(12VDC),3.2V(24VDC)
    - 线圈电阻:90Ω(12VDC),324Ω(24VDC)
    - 其他数据:
    - 工作温度范围:-40°C到+125°C
    - 绝缘数据:初始介电强度500Vrms
    - 振动耐受性:符合IEC 60068-2-6(正弦扫描)

    3. 产品特点和优势


    - 高效性能:高电流承载能力和低接触电阻确保长时间稳定运行。
    - 多样化配置:提供多种接触排列和材料选择,满足不同应用需求。
    - 高可靠性:通过严格的环境测试,确保在恶劣条件下正常工作。
    - 广泛适用性:适用于各种汽车电子系统,如ABS控制、发动机控制等。

    4. 应用案例和使用建议


    - 典型应用:汽车空调、电动助力转向系统(EPS)、散热风扇等。
    - 使用建议:
    - 在接线时,确保线圈供电电压与指定值一致。
    - 在连接负载时,注意负载电流和电压,避免超过最大允许值。
    - 定期检查接触点和线圈的连接状态,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性:与标准的Mini ISO接口兼容,便于安装和替换。
    - 支持:TE Connectivity 提供全面的技术支持和售后服务,确保客户在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题1:继电器不动作。
    - 解决方案:检查线圈供电电压是否正常,接触点是否有损坏或松动。
    - 问题2:接触电阻过高。
    - 解决方案:清洁接触面,确保没有灰尘或腐蚀物。

    7. 总结和推荐


    综上所述,Power Relay F4 继电器以其高效的性能、可靠的设计和广泛的应用范围,在汽车行业中表现出色。无论是对电气系统的稳定性还是对环境适应性的要求,这款继电器都能够满足。因此,我们强烈推荐使用这款产品来提升您的汽车电子系统的性能和可靠性。

V23134A1052C643参数

参数
继电器类型 -
开关功能 -
长*宽*高 25.9mm*25.9mm*24.9mm
安装方式 底座安装
零件状态 在售
包装方式 散装

V23134A1052C643厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
