031-0050-0001

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: Female Socket,Receptacle,Threaded 1 2GHz 50Ω 银色 螺纹 焊接 焊接安装,贴片安装,隔板安装,面板安装 15.54mm(长度)*11.12mm(高度)
供应商型号: 031-0050-0001
供应商: Master
标准整包数: 1

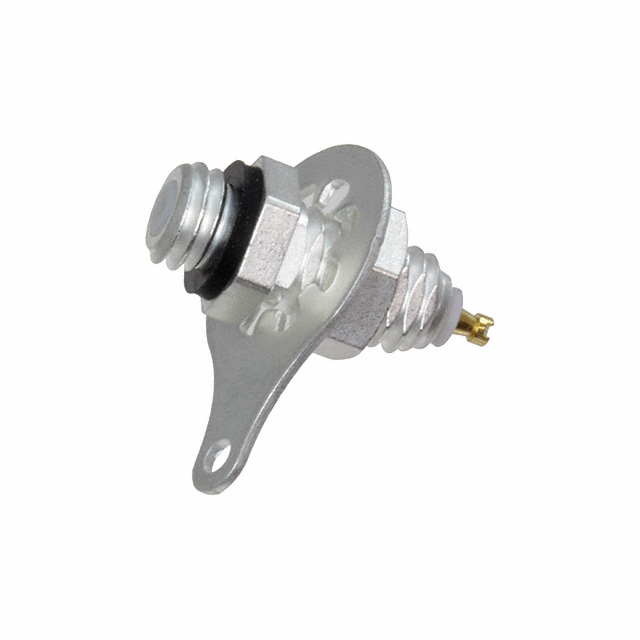

TE CONNECTIVITY 同轴连接器(RF) 031-0050-0001

031-0050-0001概述


    产品简介


    这款TE Connectivity生产的SMB RF接口接收器(Receptacle)是一款专门用于射频传输的连接器,具有50欧姆阻抗,适合在广泛的温度范围(-55°C至125°C)内工作。该接收器采用螺纹耦合机制,能够通过螺帽固定在面板上,确保连接稳定可靠。其独特的密封设计使其能够在严苛环境下依然保持良好的性能。

    技术参数


    - 产品类型:SMB RF接口接收器
    - 阻抗:50 Ω
    - 接头直径:约4.75毫米(0.187英寸)
    - 连接器形状:圆形
    - 接触材料:中心接触材料为铍铜,镀金;外壳材料为黄铜,镀银
    - 安装方式:面板安装
    - 密封型式:密封
    - 接线端子:焊锡片,夹式引脚
    - 电缆导向:直型
    - 额定温度范围:-55°C 至 125°C
    - 耦合机制:螺纹
    - 接触可靠性:螺纹捕捉机制
    - 推荐面板厚度:约4.06毫米(0.16英寸)

    产品特点和优势


    这款SMB RF接口接收器在设计上具有以下显著优势:
    - 高耐温性能:可承受极端温度范围,适用于严苛的工作环境。
    - 坚固耐用:使用黄铜和镀银材料保证长期使用稳定性。
    - 高可靠性:采用螺纹耦合机制及螺纹捕捉机制,确保连接器在长时间使用后的稳定性和可靠性。
    - 兼容性良好:支持各种电缆和连接方式,广泛应用于多个行业。

    应用案例和使用建议


    该SMB RF接口接收器常用于需要高可靠性和宽温度范围的应用场合,如通信基站、雷达系统和测试仪器等。在使用过程中应注意以下几点:
    - 确保正确安装并使用螺帽固定以达到最佳性能。
    - 在极端环境中使用时,定期检查密封性,确保无泄漏。
    - 在焊接过程中遵循正确的工艺要求,确保良好的电接触。

    兼容性和支持


    该产品与多种电缆和连接方式兼容,确保其可以在不同应用中灵活使用。制造商提供相应的技术支持,包括电话咨询和在线文档,帮助用户解决问题和进行维护。

    常见问题与解决方案


    1. 问题:连接器插拔力过大,难以操作。
    - 解决方案:确认螺纹和接触部位是否有异物,如金属屑或污垢。定期清洁接头可以减少摩擦。

    2. 问题:连接器在高温环境下表现不佳。
    - 解决方案:确保所有部件符合指定的温度范围要求,必要时进行额外的热防护措施。

    总结和推荐


    总体而言,这款SMB RF接口接收器凭借其出色的电气特性和优良的设计,成为一种可靠的选择,适用于多种高要求的应用场景。它在温度适应性和结构坚固性方面的优势使其在市场上具备较强的竞争力。因此,对于需要高性能射频连接器的应用,我强烈推荐使用这款产品。

031-0050-0001参数

参数
类型 Female Socket,Receptacle,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 2GHz
紧固类型 螺纹
端口数 1
触头端接 焊接
长*宽*高 15.54mm(长度)*11.12mm(高度)
安装方式 焊接安装,贴片安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

031-0050-0001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

031-0050-0001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) TE CONNECTIVITY 031-0050-0001 031-0050-0001数据手册

031-0050-0001封装设计

查看详情并下载
Symbol
Footprint
3D Model
