8-188275-4

厂牌: TE CONNECTIVITY
产品描述: Micro-MaTch 接触弹簧系统与凹进的焊脚结合,增强了保持力。
供应商型号: UA-8-188275-4
供应商: 海外现货
标准整包数: 900

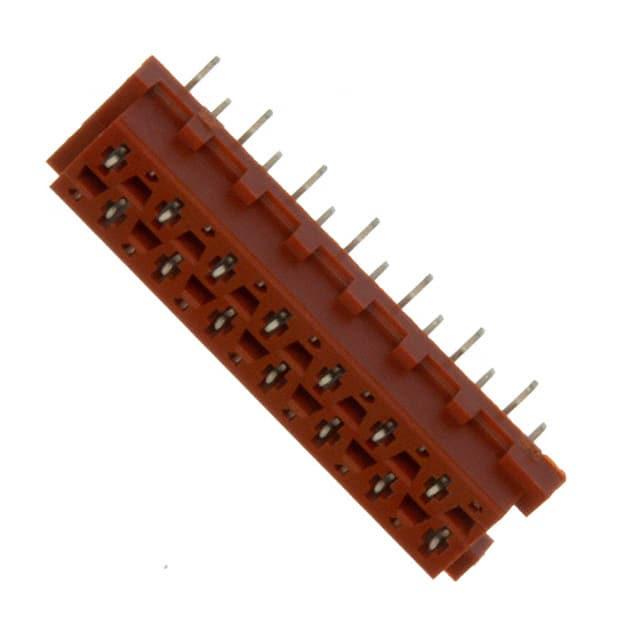

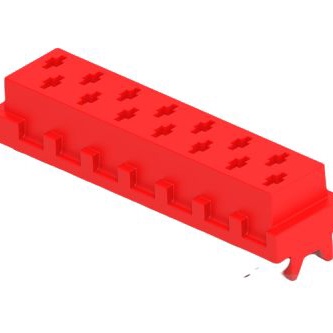

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 8-188275-4

8-188275-4概述


    产品简介


    8-188275-4 Micro-MaTch工业用板对板连接器 是一种用于板对板连接的电子元器件,具有14个位置,中心线间距为1.27毫米(0.05英寸),采用垂直表面贴装方式。它是一种工业级连接器,适用于各种复杂的电缆连接应用。主要功能是将柔性扁平电缆(FFC)或柔性印刷电路板(FPC)连接到印刷电路板上。应用领域广泛,包括工业自动化、通信设备、医疗仪器等领域。

    技术参数


    - 连接器类型:女性接头
    - 母座类型:遮蔽式
    - 连接器系统:板对板
    - 接触件终止类型:到印刷电路板
    - 位置数:14
    - 板贴装方向:垂直
    - 行数:2行
    - 绝缘电阻:≥1000兆欧
    - 额定工作电压:100 VAC
    - 最大电流承载能力:1.5 A
    - 端子尾厚:0.25 mm(0.01 in)
    - 端子宽度:0.75 mm(0.029 in)
    - 排间距:2 mm(0.059 in)
    - 环境温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    该连接器采用了微米匹配技术,具备高度可靠性和稳定性。其主要特点是:
    - 高可靠性:绝缘电阻高达1000兆欧,能够保证长期稳定运行。
    - 高温耐受:能够在-40°C至105°C的极端温度范围内正常工作,适用于各种严苛环境。
    - 坚固耐用:采用磷青铜作为基材,具有良好的抗疲劳性能。
    - 高效散热:接触件采用镀锡处理,确保良好的导电性和散热性能。
    - 兼容性强:可以方便地与其他TE品牌的微米匹配系列组件兼容,便于扩展和升级。

    应用案例和使用建议


    应用场景示例:
    1. 工业自动化:用于各种自动化工控设备内部的信号传输,如机器人手臂的信号接口。
    2. 通信设备:作为移动通信基站或数据中心的信号传输接口,确保数据传输的高效性和稳定性。
    使用建议:
    1. 安装建议:建议使用真空带包装,以便于自动化装配线上的操作。同时注意在焊接过程中,确保焊接温度不超过260°C。
    2. 测试建议:在首次安装后,进行必要的功能测试和绝缘电阻测试,以确保连接器的可靠性和稳定性。

    兼容性和支持


    该连接器与TE品牌的其他微米匹配系列产品兼容,可以方便地集成到现有的电子系统中。厂商提供完善的售后服务和技术支持,用户可通过电话+1 800 522 6752获得技术支持。

    常见问题与解决方案


    - Q: 连接器的插拔次数有限制吗?
    A: 插拔次数一般可达到50次以上,但具体取决于应用环境和操作频率。建议定期检查并维护连接器,以确保其性能稳定。
    - Q: 如何清洁连接器?
    A: 使用压缩空气或者无水酒精擦拭接触件,避免使用腐蚀性溶剂,以免损坏镀层。

    总结和推荐


    总的来说,8-188275-4 Micro-MaTch工业用板对板连接器是一款高性能、高可靠性的电子元器件,适用于各种严苛的应用环境。它的高绝缘电阻、宽温度范围和坚固耐用的结构使其在市场上具有很强的竞争力。无论是工业自动化还是通信设备领域,该连接器都能提供卓越的表现。因此,强烈推荐在上述应用中选用此款连接器。

8-188275-4参数

参数
颜色 红色
针脚数 14pin
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
间距-配接 2.54mm
类型 Push-Pull,Receptacle
排数 2
额定电流 1.5A
长*宽*高 19.8mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 卷带包装
