3-1617806-7

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-3-1617806-7
供应商: 期货订购
标准整包数: 10
TE CONNECTIVITY 其他开关 3-1617806-7

3-1617806-7概述

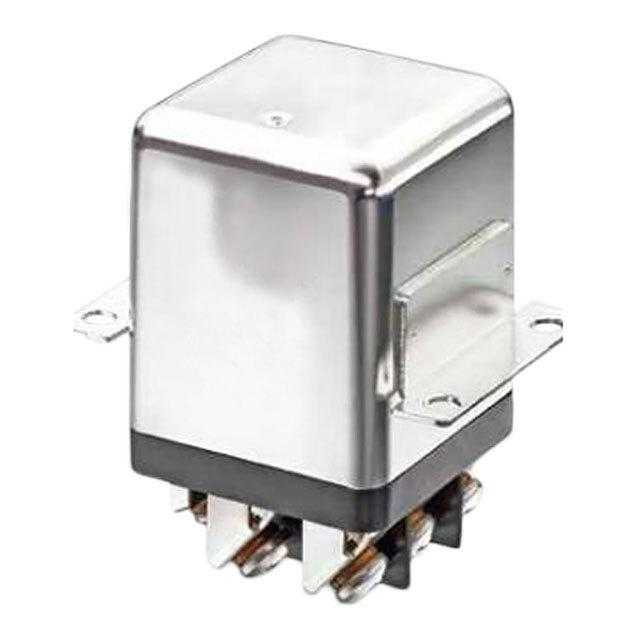

    CII FC-325 系列继电器:可靠而高性能的航空航天、国防和海洋应用选择

    1. 产品简介


    CII FC-325 系列继电器是为应对严苛的航空航天、国防和海洋市场中的负载应用而设计的产品。这些继电器采用紧凑型密封设计,具备非锁存功能,通过双开双断接触设计和全焊接结构,提供卓越的性能和可靠性。

    2. 技术参数


    以下是CII FC-325系列继电器的技术参数和电气特性:
    - 机械/环境参数
    - 温度范围:-70°C 至 +125°C
    - 高度:80,000 英尺
    - 正弦振动:10g/5至1000Hz
    - 冲击:50g/11ms
    - 电气参数
    - 海拔处介电强度:
    - 线圈到外壳:1250 Vrms
    - 其他点:1500 Vrms
    - 海拔80,000英尺处介电强度:500 Vrms(所有点)
    - 绝缘电阻(500Vdc):
    - 初始值:最小100 MΩ
    - 使用寿命后或环境测试后:最小50 MΩ
    - 接触电压降(额定电流):
    - 初始值:最大150mV
    - 使用寿命后:最大175mV
    - 操作参数
    - 在额定电压下的操作时间:
    - 交流:25ms 最大
    - 直流:20ms 最大
    - 在额定电压下的释放时间:
    - 交流:50ms 最大
    - 直流:10ms 最大
    - 在额定电压下的跳动时间:2ms 最大

    3. 产品特点和优势


    CII FC-325 系列继电器的特点和优势包括:
    - 双开双断接触设计:相较于市场上其他同类产品,具有更高的承载能力,通过分担负载在两个接触组上,减少了磨损并延长了使用寿命。
    - 全焊接结构:相比传统锡焊结构,提供了更高的可靠性。
    - -70°C 至 +125°C 的宽温度范围:适应各种极端环境。
    - 优秀的抗冲击和振动性能:确保在严苛环境中稳定运行。
    - 80,000英尺高度的认证:适用于高空应用。

    4. 应用案例和使用建议


    CII FC-325 系列继电器广泛应用于各类严苛环境下的系统,例如:
    - 发射系统
    - 功率分配
    - 燃油泵
    - 导航和制导系统
    - 航空厨房/客舱设备
    - 武器系统
    - 地面支持设备
    建议在安装过程中确保良好的接地,并在可能的情况下进行环境测试以验证其性能。

    5. 兼容性和支持


    CII FC-325 系列继电器与各种标准接线方式兼容,如锡焊钩或端子块配置。此外,TE Connectivity提供了全面的技术支持服务,包括全球客户支持热线和在线专家咨询。

    6. 常见问题与解决方案


    - 问题:继电器在高湿度环境下表现不稳定
    - 解决方案:确保继电器外壳完全密封,以防止湿气侵入。在特殊应用中考虑使用防潮剂。

    - 问题:接触电阻增大
    - 解决方案:定期检查接线端子和接触点的清洁度,确保无氧化和腐蚀。必要时更换老化部件。

    7. 总结和推荐


    CII FC-325 系列继电器凭借其坚固的设计、广泛的适用温度范围和高度的可靠性,在航空航天、国防和海洋领域的严苛应用中表现出色。其独特的双开双断接触设计和全焊接结构使其在市场上具有较强的竞争力。强烈推荐用于需要高度可靠性的应用中。
    如果您有任何疑问或需要进一步的支持,请联系当地的TE Connectivity技术支持团队。

3-1617806-7参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
长*宽*高 42.67mm(高度)
安装方式 焊接安装,螺纹安装,通孔安装,铰轴安装

3-1617806-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1617806-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 3-1617806-7 3-1617806-7数据手册

3-1617806-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1139.8125 ¥ 9346.4625
25+ $ 993.875 ¥ 8149.775
50+ $ 856.375 ¥ 7022.275
100+ $ 783.9875 ¥ 6428.6975
250+ $ 723.7 ¥ 5934.34
库存: 1000
起订量: 10 增量: 10
