首页  >  产品百科  >  899170S004

899170S004

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-899170S004
供应商: 期货订购
标准整包数: 22
TE CONNECTIVITY  899170S004

899170S004概述

    电子元器件产品技术手册:TE Molded Parts

    产品简介

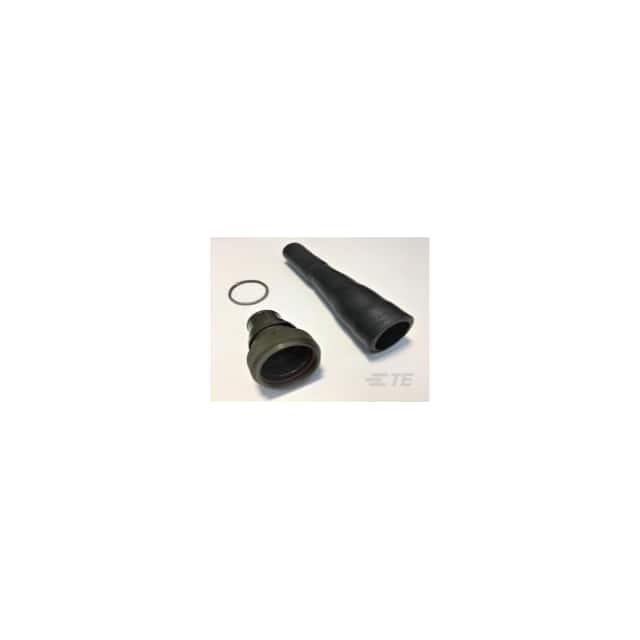

    TE Molded Parts 是一款专为苛刻环境下的连接线缆终端和过渡部位设计的热缩管。该产品通过提供卓越的密封性和应力缓解性能,广泛应用于汽车、航空航天和通信等行业。其核心材料具有出色的耐热性和抗液化性能,能够承受一定程度的机械和化学环境压力。

    技术参数


    - 材质:热缩管材质为柔性聚烯烃,适用于一般布线应用场合,要求具备强度且偶尔会暴露于液体或高温环境。
    - 标准颜色:黑色。
    - 收缩温度:加热至100°C以上时,该产品会收缩。推荐安装温度为150°C(302°F)。
    - 尺寸:单位为毫米(mm),参见型号1654025的具体规格。
    - 电气特性:
    - 介电强度:最小值为350V/mil(ASTM D 149)。
    - 阻燃等级:通过UL224和RT-1304测试标准。
    - 燃烧时间:最大平均火焰时间为120秒(ASTM D 635)。
    - 物理特性:
    - 拉伸强度:最小值为1800psi(ASTM D 412)。
    - 极限伸长率:最小值为400%(ASTM D 412)。
    - 比重:最大值为1.3(ASTM D 792)。
    - 热老化性能:在175°C(347°F)下老化168小时后,极限伸长率最小值为300%(RT 1304 Section 4.3.3)。
    - 热冲击测试:在225°C(437°F)下持续4小时,无滴落、流动或裂纹现象(RT 1304 Section 4.3.5)。
    - 低温弯曲测试:在-55°C(-67°F)下无裂纹(RT 1304 Section 4.3.4)。
    - 液态耐受性:通过航空汽油、液压油等多种流体的耐受性测试(RT-1304 Section 4.3.3)。


    产品特点和优势


    - 热缩性:易于收缩和适应不同形状的应用环境。
    - 柔韧性:能灵活地适应各种复杂的连接情况。
    - 阻燃性:通过UL224和RT-1304认证,确保在高温环境下安全使用。
    - 抗液体腐蚀:良好的液体耐受性能使其适用于多种恶劣环境。
    - 耐温性:-55°C至135°C(-67°F至275°F)的工作温度范围,满足工业级应用需求。

    应用案例和使用建议


    TE Molded Parts 广泛应用于航空航天、汽车制造和通信基础设施等领域。例如,在航空工业中,该产品常用于电缆的密封和保护;在汽车制造中,则作为高压电缆的应力缓冲部件。此外,还可在其他工业设备中用于电线接头的固定和防护。
    使用建议:
    1. 安装前预热:将产品放置在150°C的烘箱中进行预热,以确保更好的收缩效果。
    2. 适当冷却:收缩完成后,缓慢冷却产品,以防止因过快冷却导致变形。
    3. 检查密封性:安装后应检查密封效果,确保无液体或气体泄露。

    兼容性和支持


    TE Molded Parts 在使用过程中表现出良好的兼容性,可与各类电线和连接器配合使用。厂商提供了全面的技术支持,包括安装指南、售后咨询和技术培训服务。如需更多技术支持,请联系当地的客户服务热线:+1 (800) 522-6752(美国)、+44 (0) 800-267666(英国)等。

    常见问题与解决方案


    1. 问题:收缩不完全或有气泡。
    - 解决办法:确保预热温度达到150°C,且收缩时保持均匀加热。
    2. 问题:密封性不佳。
    - 解决办法:仔细检查接头和端部的清洁度,并确保安装后的密封性符合要求。
    3. 问题:出现裂纹或破损。
    - 解决办法:确认材料性能指标,并避免暴露在超出规定温度范围的环境中。

    总结和推荐


    TE Molded Parts 凭借其优秀的性能和广泛的适用性,在连接器和电线保护领域具有显著优势。它不仅能够应对苛刻的环境条件,还具备良好的灵活性和耐久性。无论是工业生产还是日常维护,该产品都是一个值得信赖的选择。强烈推荐给那些需要在严酷环境中进行高效可靠的电缆保护工作的专业人士。

899170S004参数

参数
零件状态 在售
包装方式 盒装

899170S004厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

899170S004数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 899170S004 899170S004数据手册

899170S004封装设计

查看详情并下载
Symbol
Footprint
3D Model
