1-2314924-6

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 16pin 2A 100nm 金 通孔安装
供应商型号: N-1-2314924-6
供应商: 云汉优选
标准整包数: 400

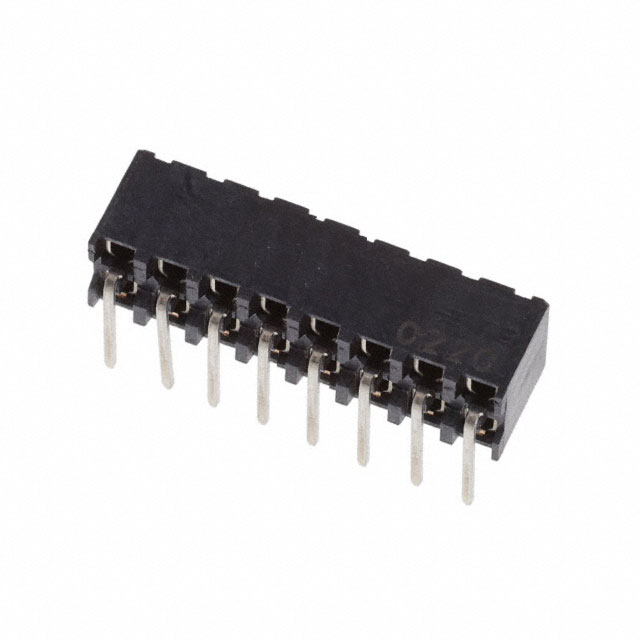

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 1-2314924-6

1-2314924-6概述

    AMPMODU 2mm Board-to-Board Receptacles

    1. 产品简介


    TE Connectivity (TE) 的 AMPMODU 2mm 板对板插座是适用于工业应用的高可靠性连接解决方案。它们采用磷青铜接触件和双梁设计,提供三种金镀层选项。这些插座具有多种安装方式,包括表面贴装、通孔回流焊和传统通孔焊接,适合自动化生产过程。AMPMODU 2mm 板对板插座广泛应用于可编程逻辑控制器(PLC)、伺服驱动器、工业控制系统、物料搬运系统、仪器仪表及测试设备、楼宇自动化等领域。

    2. 技术参数


    - 中心线间距: 2.00mm [0.079"]
    - 电流额定值: 2A (最大)
    - 耐电压: 650VAC
    - 操作电压: 125VDC
    - 工作温度范围: -40°C 到 125°C(镀金)
    - 振动: 无电气断续超过 1 微秒
    - 回流焊能力: 能承受高达 260°C
    - 包装: 管式、带式、盘式
    - 材料:
    - 接触件材质:磷青铜
    - 外壳材质:高温塑料(LCP),UL 94V0,黑色
    - 镀层: 30μ" [0.76μm] 金、15μ” [0.38μm] 金、4μ'' [0.1μm] 金
    - 环保标准: RoHS & REACH 合规
    - 认证: UL 认证、VDE 批准待定

    3. 产品特点和优势


    - 占用的 PCB 空间比 2.54mm 中心线少 38%,允许扩展功能。
    - 双点电气稳定性确保可靠连接。
    - 支持多种板对板堆叠组合方式。
    - 易于组装,适用于自动化表面贴装和通孔回流制造。

    4. 应用案例和使用建议


    - PLC: 可用于工业控制系统中,确保信号传输的稳定性和可靠性。
    - 伺服驱动器: 在电机控制应用中,AMPMODU 2mm 插座可以确保高密度连接和高可靠性。
    - 工业控制系统: 在需要高可靠性的工业环境中,这些插座能够提供稳定的电气连接。
    - 物料搬运系统: 在复杂的工业自动化设备中,AMPMODU 2mm 插座能够满足紧凑空间和高可靠性要求。
    - 仪器仪表及测试设备: 在精密测量和测试设备中,AMPMODU 2mm 插座能够保证信号传输的准确性。
    使用建议:
    - 在选择插头和插座时,确保两者之间的电气参数匹配,避免电气故障。
    - 在安装过程中,注意插头和插座的正确对齐,避免错误连接。
    - 在恶劣环境下使用时,建议增加防护措施,以确保长期可靠的连接。

    5. 兼容性和支持


    - 兼容性: AMPMODU 2mm 板对板插座具有多种尺寸和安装方式,可以与不同制造商的 PCB 和连接器兼容。
    - 支持: TE Connectivity 提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 无法实现可靠的电气连接。
    - 解决方案: 检查插头和插座的中心线间距和镀层厚度是否匹配。确保正确的安装工艺,如正确的焊接温度和时间。

    - 问题: 插座出现异常振动。
    - 解决方案: 检查安装过程中是否有足够的紧固力。必要时,可以在安装后进行振动测试,以验证其稳定性。
    - 问题: 焊接过程中发生损坏。
    - 解决方案: 严格按照焊接参数进行操作,使用适当的焊接工具和工艺。建议在焊接前阅读详细的技术文档。

    7. 总结和推荐


    综上所述,AMPMODU 2mm 板对板插座以其高效的空间利用率、可靠的设计和广泛的适用范围,成为工业控制和自动化应用的理想选择。它们不仅具备出色的电气性能和机械强度,还提供多种安装方式和高可靠性。因此,我强烈推荐此产品用于各种工业控制和自动化系统中。
    如有更多疑问,欢迎联系我们的产品专家,获取更详细的咨询和技术支持。

1-2314924-6参数

参数
类型 Push-Pull,Receptacle
触头镀层 - 配接
触头镀层厚度 - 配接 100nm
颜色 -
间距-配接 2mm
额定电流 2A
排数 2
针脚数 16pin
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1-2314924-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2314924-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 1-2314924-6 1-2314924-6数据手册

1-2314924-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
