XFFR-15X4

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 聚烯烃热缩管, XFFR系列, 38.1mm直径, 1.2m长, 黑色, 3:1
供应商型号: XFFR-15X4
供应商: Master
标准整包数: 1

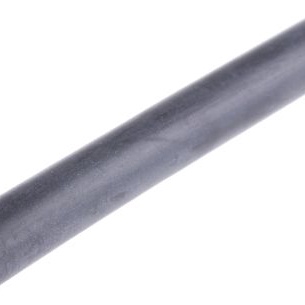

TE CONNECTIVITY 热缩管 XFFR-15X4

XFFR-15X4概述

    Raychem XFFR Zero Halogen Heat Shrinkable Tubing 技术手册解析

    产品简介


    Raychem XFFR Zero Halogen Heat Shrinkable Tubing(以下简称XFFR管)是一种低火灾危害、电气绝缘的挤出管,直径在加热超过120°C时会收缩至预定尺寸。适用于航空液压液、涡轮燃料、电气船用电缆等,具有防火阻燃、低烟无卤的优点,可在高风险环境中提供可靠的电气保护。

    技术参数


    - 材质与外观:由热稳定、阻燃改性聚烯烃制成,并通过辐照交联。表面光滑,无瑕疵、缺陷、气泡、接缝、裂缝和夹杂物。
    - 颜色:黑色。
    - 尺寸:具体尺寸见下表:
    | 尺寸型号 | 内径 (mm/inch) | 扩展态壁厚 (mm/inch) | 收缩后壁厚 (mm/inch) |
    ||
    | -03 | 7.62(0.300) | 2.54(0.100) | 2.03(0.080) |
    | -04 | 10.16(0.400) | 3.81(0.150) | 2.03(0.080) |
    | -07 | 19.05(0.750) | 5.59(0.220) | 2.03(0.080) |
    | -11 | 27.94(1.100) | 9.53(0.375) | 2.79(0.110) |
    | -15 | 38.10(1.500) | 12.70(0.500) | 3.05(0.120) |
    | -20 | 50.80(2.000) | 19.05(0.750) | 3.05(0.120) |
    | -30 | 76.20(3.000) | 31.75(1.250) | 4.06(0.160) |
    | -40 | 101.60(4.000) | 44.45(1.750) | 4.06(0.160) |
    - 物理性质:
    - 长度变化:±1%,-10%
    - 抗拉强度:≥9.0MPa (≥1,300 psi)
    - 最大伸长率:≥150%
    - 拉伸速度:500±10mm/min
    - 绝缘强度:≥10kV/mm (≥250V/mil)
    - 化学性质:
    - 卤素含量:≤0.1% (≤1,000 ppm)
    - 烟指数:≤25
    - 毒性指数:≤5
    - 防酸气生成:≤2%
    - 氧气指数:≥30%
    - 耐火性:符合ASTM D 2671标准
    - 耐温性:在-55°C下不发生破裂
    - 耐油性:对液压油和航空涡轮燃料有良好的抵抗性

    产品特点和优势


    - 零卤素设计:环保,符合绿色材料标准。
    - 优异的机械性能:抗拉强度和伸长率高,确保长期稳定性。
    - 优秀的电气绝缘性能:符合严格的电气要求。
    - 耐高温和低温:适应各种极端温度条件。
    - 防酸气生成和防烟:提高安全性和使用寿命。
    - 防潮、防腐蚀:保持长期性能。
    - 防火阻燃:减少火灾隐患,确保安全。

    应用案例和使用建议


    - 航空应用:飞机上使用的液压系统、涡轮燃料管路等。
    - 船舶应用:适用于舰船上的电气设备。
    - 工业设备:工业自动化设备中的电缆保护。

    使用建议:
    - 在选择尺寸时,需根据实际需求进行精确匹配。
    - 安装时应确保均匀加热,避免局部过热导致损坏。
    - 需定期检查连接点,确保长期稳定运行。

    兼容性和支持


    - 兼容性:与热熔胶带S1030或阻燃粘带S1305兼容。
    - 厂商支持:提供相关文档和技术支持服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    1. 安装时加热不均匀导致收缩不良
    - 解决方案:使用专业工具,均匀加热并适当延长加热时间。

    2. 长时间使用后出现开裂
    - 解决方案:检查是否有不当操作或环境影响,及时更换受损部件。

    3. 发现有异味或有腐蚀现象
    - 解决方案:立即停止使用,并联系技术支持。

    总结和推荐


    综上所述,Raychem XFFR Zero Halogen Heat Shrinkable Tubing是一款高性能的电气绝缘材料,具备优良的机械和电气性能,同时拥有出色的防火、防烟和防潮特性。特别适合在高风险环境下的工业和航空应用中使用。强烈推荐此产品用于需要可靠电气保护和环境适应性的应用场景。

XFFR-15X4参数

参数
4.00' (1.22m)
零件状态 在售
包装方式 散装

XFFR-15X4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XFFR-15X4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY XFFR-15X4 XFFR-15X4数据手册

XFFR-15X4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.5055 ¥ 410.4847
5+ $ 42.2811 ¥ 374.4006
10+ $ 40.6352 ¥ 359.8261
30+ $ 34.9376 ¥ 303.2636
50+ $ 34.5935 ¥ 301.6995
100+ $ 34.4247 ¥ 300.2273
250+ $ 34.4247 ¥ 300.2273
库存: 165
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 410.48
直接购买
加入购物车
