5070012016

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-5070012016
供应商: 云汉优选
标准整包数: 60

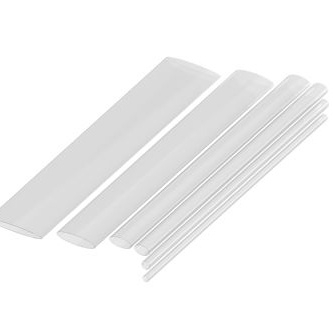

TE CONNECTIVITY 热缩管 5070012016

5070012016概述

    # 高性能电子元器件:Raychem 系列产品详解
    Raychem 是电子元件行业中备受推崇的品牌,其系列产品广泛应用于电力传输、通信、工业自动化及汽车等领域。本文将详细解读 Raychem 系列产品——包括 RayBlock 85、RayBlock 105、Rayrim 和 RaySpool,涵盖产品技术参数、特点、应用案例以及使用建议,以期帮助工程师更好地选择和使用这些卓越的电子元器件。

    1. 产品简介


    RayBlock 85 和 RayBlock 105
    RayBlock 85 和 RayBlock 105是两款热收缩防水密封套管,设计用于对电缆束和连接器背面提供可靠密封。这两款产品通过双层结构实现防水功能,外层为阻燃辐射交联聚烯烃材料,内层采用熔融型粘合剂。加热后,熔融粘合剂填充电缆间的空隙,形成牢固且防水的密封层。
    Rayrim
    Rayrim是一款柔性自粘性边缘保护材料,由辐射交联聚烯烃制成。它可以保护金属、木材和玻璃边缘免受外界损伤,特别适合复杂曲面的应用。Rayrim 材料具备高柔韧性,能够在 -55°C 至 80°C 的温度范围内正常使用。
    RaySpool
    RaySpool系统是一种便捷的热缩管储存和分发方式。通过小型线轴提供各种尺寸和颜色的热缩管,适用于电气绝缘、应力缓解和环境防护等多种场合。

    2. 技术参数


    RayBlock 85 和 RayBlock 105
    | 参数 | RayBlock 85 | RayBlock 105 |
    |
    | 最小收缩温度 | 80°C (176°F) | 80°C (176°F) |
    | 完全恢复温度 | 110°C (230°F) | 110°C (230°F) |
    | 操作温度范围 | -40°C 至 85°C (-40°F 至 185°F) | -40°C 至 105°C (-40°F 至 221°F) |
    | 粘合剂材质 | 熔融型粘合剂 | 熔融型粘合剂 |
    Rayrim
    | 参数 | 常见型号 NR6/NR7/NR8/NR9 |

    | 最大宽度(A) | 4.2 mm (0.165") |
    | 最小粘接厚度(B/C/D) | 0.9 mm (0.035") |
    | 推荐弯曲半径 | ≥ 10 mm (0.394") |
    | 操作温度范围 | -55°C 至 80°C (-67°F 至 176°F) |
    RaySpool
    | 参数 | 共性 | CGPT 2:1 | CGPT 3:1 |
    ||
    | 操作温度范围 | -55°C 至 125°C (-67°F 至 257°F) | 根据具体型号确定 | 根据具体型号确定 |
    | 尺寸范围 | 各型号不同 | 内径 1.6 mm 至 25.4 mm | 内径 3.0 mm 至 24.0 mm |

    3. 产品特点和优势


    RayBlock 系列
    - RayBlock 85 和 RayBlock 105
    - 提供一致的防水密封性能,适配高达 20 根电缆。
    - 极强的抗机械磨损和化学腐蚀能力。
    - 轻薄化设计,安装后仅略大于电缆直径。
    Rayrim
    - 高柔性允许覆盖复杂曲面,尤其适合金属板材边缘的保护。
    - 广泛适应 -55°C 至 80°C 的极端温度条件。
    RaySpool
    - 简化热缩管的储存和分发过程,减少浪费。
    - 提供丰富颜色和尺寸选择,支持定制化需求。

    4. 应用案例和使用建议


    RayBlock
    - 应用案例:为汽车线束、通信电缆连接器以及军用设备提供防水密封。
    - 使用建议:确保每根电缆直径不超过热缩管标称容量,必要时可选用多通道配置。
    Rayrim
    - 应用案例:船舶甲板上玻璃护栏的边缘保护、金属板材的封边处理。
    - 使用建议:针对尖锐边缘或较大弯曲半径区域,可先用硬质衬垫加固。
    RaySpool
    - 应用案例:工业自动化控制柜内部电缆的绝缘处理。
    - 使用建议:根据需要选择适合的单色或多色组合,减少库存压力。

    5. 兼容性和支持


    兼容性
    Raychem 系列产品具有良好的互换性和扩展性,与主流接头和电缆匹配良好。此外,RaySpool 的通用支架可以与多种热缩管配合使用。
    支持和服务
    Raychem 提供专业的技术支持团队,同时其官网和客服热线随时响应客户需求,快速解决使用过程中遇到的技术难题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 收缩后尺寸不符合预期 | 检查加热温度是否达到最低要求 |
    | 粘合剂未完全覆盖所有缝隙 | 确保电缆直径小于热缩管标称容量 |
    | 施工后出现气泡 | 使用专业加热工具均匀施加热量 |

    7. 总结和推荐


    综合评价
    Raychem 系列产品以其卓越的耐用性、可靠性及广泛的适用性,在众多行业领域中表现出色。尤其是 RayBlock 系列和 Rayrim,凭借高效的防水、防腐及保护能力,成为电子元器件领域的标杆产品。
    推荐结论
    RayBlock 85/105 和 Rayrim 非常适合需要高密封性、高灵活性的应用场景,而 RaySpool 则是高效管理热缩管的理想选择。强烈推荐 Raychem 产品作为高端工程项目的首选配套元件。

    如有进一步需求或疑问,请联系 Raychem 客服获取更多支持!

5070012016参数

参数
长*宽*高 120cm(长度)
应用等级 工业级

5070012016厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5070012016数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY 5070012016 5070012016数据手册

5070012016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ $ 1.4628 ¥ 12.4338
300+ $ 1.1948 ¥ 10.1558
480+ $ 1.1118 ¥ 9.4503
600+ $ 0.8772 ¥ 7.4562
1320+ $ 0.7242 ¥ 6.1557
2940+ $ 0.5712 ¥ 4.8552
7440+ $ 0.5202 ¥ 4.4217
库存: 480
起订量: 180 增量: 60
交货地:
最小起订量为:180
合计: ¥ 2238.08
