5058742006

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 5058742006
供应商: 国内现货
标准整包数: 1

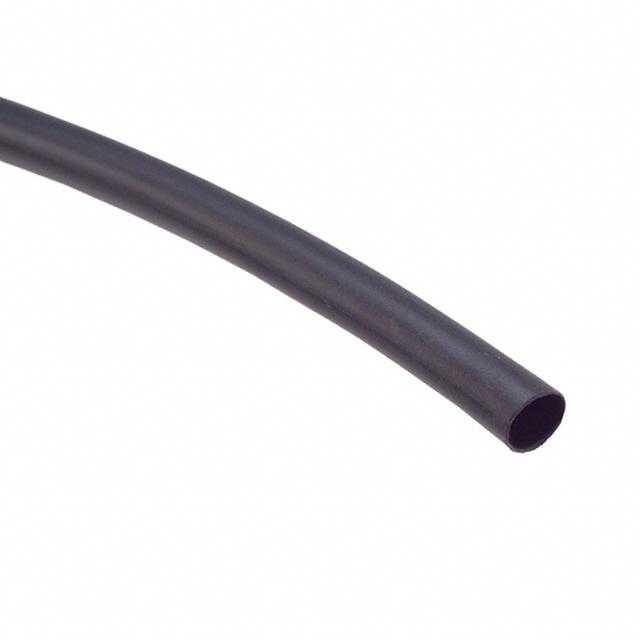

TE CONNECTIVITY 热缩管 5058742006

5058742006概述

    电子元器件产品技术手册:热缩管系列

    1. 产品简介


    本产品介绍来自Raychem Tubing Products的几种热缩管系列产品,包括SCL(半刚性封装胶带)、SCT(阻燃粘接胶带)、SFR(非常柔性、阻燃硅橡胶管)、SRFR(超柔性硅橡胶管)和SST/SST-FR(自密封热缩管)。这些热缩管被广泛应用于需要耐高温、防潮、抗振以及机械保护的场合,例如汽车、航空、医疗设备及各种电子产品中。

    2. 技术参数


    - SCL
    - 收缩比:3:1
    - 最小收缩温度:125°C
    - 工作温度范围:-55°C至110°C
    - 获得认证:UL、Military Raychem、SCL E85381 AMS-DTL-23053/4
    - SCT
    - 收缩比:4:1
    - 最小收缩温度:110°C
    - 工作温度范围:-40°C至150°C
    - 获得认证:Raychem SCT SCT SCD
    - SFR
    - 收缩比:1.5:1(特殊尺寸除外)
    - 最小收缩温度:135°C
    - 工作温度范围:-75°C至180°C
    - 获得认证:Military Raychem SFR AMS-DTL-23053/10 RT-1140
    - SRFR
    - 收缩比:1.5:1(特殊尺寸除外)
    - 最小收缩温度:135°C
    - 工作温度范围:-75°C至200°C
    - 获得认证:UL Raychem SRFR E85381 VW-1 RT-1142
    - SST/SST-FR
    - 收缩比:高达3:1
    - 最小收缩温度:90°C
    - 工作温度范围:-55°C至110°C
    - 获得认证:Military Industry Agency Raychem SST SST-FR AMS-DTL-23053/15
    - TAT-125
    - 收缩比:2:1
    - 最小收缩温度:95°C
    - 工作温度范围:-55°C至110°C
    - 获得认证:UL Type 1 (颜色)、AMS-DTL-23053/4、Type 2 (透明)

    3. 产品特点和优势


    - SCL:具有良好的耐候性、耐温性以及高机械强度,能有效防止振动和弯曲。
    - SCT:采用4:1的高收缩比,可以覆盖更宽范围的组件直径,适合于汽车引擎舱内应用。
    - SFR:表现出色的低温度柔韧性,对液压油、燃料和润滑油有很好的抵抗性。
    - SRFR:提供出色的物理和电气性能,适用于广泛的温度范围内,是医疗设备的理想选择。
    - SST/SST-FR:独特的自密封设计,能够提供优良的防潮和环保效果。
    - TAT-125:具有薄粘合层,可与多种塑料、橡胶和金属材料结合,提供良好的机械强度和切割阻力。

    4. 应用案例和使用建议


    - SCL:适用于汽车引擎舱内的线束保护和终端固定。
    - SCT:特别设计用于汽车线束的绝缘和密封。
    - SFR:适合应用在电子元件、半导体引线和电线接头处,特别是在广泛的温度范围内需要灵活性的应用。
    - SRFR:可用于医疗设备和电子连接线,如晶闸管电源电缆绝缘、加热元件绝缘、光纤束护套和火箭支持电缆保护。
    - SST/SST-FR:通过简单可靠的密封方法,在不利环境条件下提供保护,特别是地下和湿式应用。
    - TAT-125:适用于简单的电线接头、双金属接头和组件的防护,以及修复受损的电线绝缘。

    5. 兼容性和支持


    这些热缩管可以与多种材料和设备兼容,适合在极端环境中使用。Raychem公司提供了广泛的技术支持和售后服务,确保客户在安装和使用过程中得到必要的帮助。

    6. 常见问题与解决方案


    - 问题:如何选择合适的热缩管尺寸?
    - 解决方案:根据组件的最大外径选择热缩管,确保在完全恢复后能紧密包裹。

    - 问题:热缩管如何安装?
    - 解决方案:先清洁安装区域,然后将热缩管置于需要保护的位置,使用热风枪均匀加热使其收缩并固定。
    - 问题:热缩管能否重复使用?
    - 解决方案:一旦经过加热收缩,热缩管不能再次收缩恢复原状,因此每条热缩管只能使用一次。

    7. 总结和推荐


    综上所述,这些热缩管以其优异的性能和广泛的应用领域,成为众多行业不可或缺的电子元件。它们具有很高的耐温性、机械强度和防水性能,能够有效保护电子设备在恶劣环境下的正常运行。我们强烈推荐这些热缩管用于需要可靠防护和长期使用寿命的场合。

5058742006参数

参数
应用等级 工业级

5058742006厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5058742006数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY 5058742006 5058742006数据手册

5058742006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
225+ $ 0.1976 ¥ 1.646
450+ $ 0.1854 ¥ 1.5447
库存: 45
起订量: 304 增量: 1
交货地:
最小起订量为:225
合计: ¥ 0
