QSZH-125-NR1-30MM

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: Heat Shrink Tubing ST Irradiated Modified Polyolefin Black Dual Piece
供应商型号: Q-QSZH-125-NR1-30MM
供应商: 期货订购
标准整包数: 2500

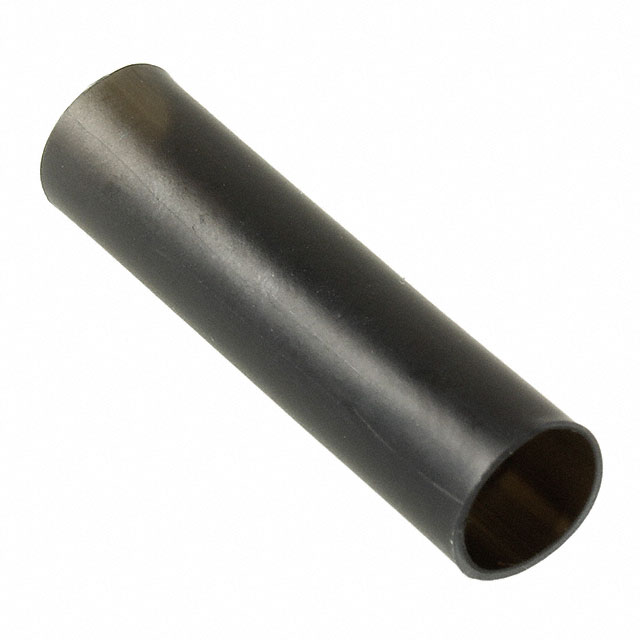

TE CONNECTIVITY 热缩管 QSZH-125-NR1-30MM

QSZH-125-NR1-30MM概述


    产品简介


    TE Connectivity QSZH-125热缩管是一种用于线束密封和保护的高性能产品,特别适用于汽车环境中的接线端子、连接器、线束等场合。该热缩管通过提供良好的环境密封、机械和电气保护来确保线束的安全运行,是线束设计中不可或缺的重要组件。

    技术参数


    | 规格 | 描述 |

    | 操作温度范围 | -40°C至+125°C (3000小时) |
    | 缩比 | 4:1 |
    | 收缩温度 | +135°C |
    | 尺寸(直径x壁厚) | NR1: 5.75mm x 1.25mm,NR2: 7.50mm x 1.65mm,NR3: 11.00mm x 2.40mm,NR3A: 14.00mm x 3.00mm,NR4: 18.30mm x 4.35mm |
    | 耐液性 | 防水 |
    | 最小环境密封性 | 2 x 10^8 欧姆 (浸入5% NaCl 24小时后) |

    产品特点和优势


    QSZH-125热缩管具有以下特点和优势:
    - 优异的环境密封性:最小环境密封性为2 x 10^8欧姆(浸入5% NaCl 24小时后),保证在恶劣环境下仍能提供出色的密封效果。
    - 快速安装:无需复杂工具,简化安装过程,提高工作效率。
    - 零卤素:符合RoHS标准,环保无污染。
    - 易于检查:安装后可轻松进行外观检查,确保密封效果。
    - 机械保护:有效抵抗弯曲、磨损和穿刺,延长使用寿命。
    - 应用广泛:一个型号覆盖广泛的接地导线尺寸和组合,适用性强。
    - 小横截面轮廓:节省空间,适应紧凑的设计要求。
    - 高温耐受性:温度等级达到125°C,适应各种严苛环境。
    - RoHS/ELV合规:符合环保法规要求,绿色生产。

    应用案例和使用建议


    应用场景:
    QSZH-125热缩管常用于汽车行业的线束密封和保护,尤其是在需要防水、防尘和机械保护的应用场合。例如,在线束连接处、终端接地环、线缆分支点等位置,QSZH-125热缩管都能发挥重要作用。
    使用建议:
    1. 尺寸选择:根据具体需求选择合适的尺寸,避免因收缩不完全导致密封效果不佳。
    2. 安装步骤:确保线束和热缩管表面干净,使用适当的加热工具均匀加热,以达到最佳收缩效果。
    3. 检查:安装后需进行外观检查,确保密封区域无泄漏现象。

    兼容性和支持


    QSZH-125热缩管可以与多种线束组件和设备配合使用,如连接器、终端等。此外,TE Connectivity还提供技术支持和售后服务,以确保客户能够顺利安装和使用产品。如需更多信息,可联系当地TE Automotive办公室获取详细资料。

    常见问题与解决方案


    1. Q: 安装后出现密封不良怎么办?
    - A: 确认安装过程中热缩管是否完全贴合,必要时重新安装并确保加热均匀。
    2. Q: 如何选择合适尺寸的热缩管?
    - A: 参考产品尺寸表格,选择与线束直径匹配的热缩管型号。
    3. Q: 使用过程中出现裂纹如何处理?
    - A: 立即停止使用,更换新的热缩管,并检查是否有外力损伤或过热情况。

    总结和推荐


    综上所述,QSZH-125热缩管是一款在汽车行业中广泛应用且性能卓越的产品。其优异的环境密封性、快速安装、机械保护等特点使其成为线束设计的理想选择。如果你正在寻找一款高效可靠的密封和保护解决方案,我们强烈推荐使用TE Connectivity的QSZH-125热缩管。

QSZH-125-NR1-30MM参数

参数
长*宽*高 30mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装
