2357971-1

产品分类:
厂牌: TE CONNECTIVITY
产品描述: PCB RF Module Backplane
供应商型号: TS-2357971-1
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY  2357971-1

2357971-1概述


    产品简介


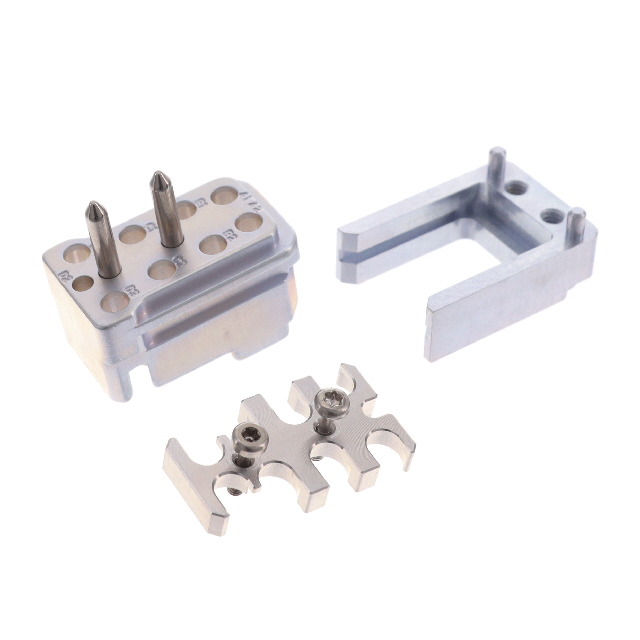

    产品类型:NanoRF 同轴接触器
    主要功能:NanoRF 同轴接触器主要用于 TE Connectivity 的背板和插件模块中。这些接触器设计用于焊接同轴电缆,提供稳定的信号传输。
    应用领域:广泛应用于射频(RF)模块、背板和插件模块,适用于各种高性能通信系统和数据中心设备。

    技术参数


    - 电缆类型:
    - Socket:.047 Flex 或 .047 半刚性电缆,直径最大为 .059 英寸
    - Pin:.086 Flex 或 .086 半刚性电缆,直径最大为 .109 英寸
    - 模块类型:
    - 标准模块
    - 背板模块
    - 插件模块
    - 电缆装配程序:
    - 按照图 2 和图 3 的指示剥离电缆
    - 将弹簧安装到裸露的电缆端部
    - 在装配到连接器尾部前,弹簧应在电缆上自由移动
    - 焊接电缆外导体/编织层到 NanoRF 连接器,避免焊料过多渗透
    - 弯曲电缆时保持至少 3mm 长度的直线段,遵循电缆制造商推荐的最小弯曲半径

    产品特点和优势


    - 高密度设计:NanoRF 接触器专为高密度 RF 模块设计,适合于空间受限的应用场合。
    - 卓越的电气性能:具有出色的电气性能,确保在高频应用中保持低损耗和高可靠性。
    - 易于装配:提供详细的电缆装配和模块组装步骤,简化安装过程。
    - 坚固耐用:采用不锈钢和铝材料,适用于严苛的工作环境,抗磨损能力强。

    应用案例和使用建议


    应用案例:NanoRF 接触器适用于 VPX 背板和插件模块,按照 ANSI/VITA 67 指南进行安装。例如,在一个典型的 VPX 应用中,NanoRF 模块可以与背板模块和插件模块一起使用,如图 9 所示。
    使用建议:
    - 电缆处理:在剥离电缆之前可对编织层进行锡镀,以确保良好的导电性。
    - 模块组装:将电缆通过模块板上的切口,并确保在安装过程中不会损坏外接触指。
    - 维护建议:定期检查电缆的绝缘层和连接部分,确保无损伤和松动。

    兼容性和支持


    NanoRF 接触器支持多种电缆类型和模块类型,包括背板模块和插件模块。厂商提供详细的技术文档和客户支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 电缆装配过程中电缆弯曲导致接触不良
    - 解决方法:确保电缆的最小弯曲半径符合制造商要求,避免过度弯曲。
    2. 接触指损坏导致信号干扰
    - 解决方法:在安装过程中注意不要损坏外接触指,避免在装配过程中施加过大的力。
    3. 焊接过程中焊料过多导致短路
    - 解决方法:在焊接过程中控制焊料量,避免焊料过多渗透到电缆内部。

    总结和推荐


    NanoRF 接触器是一款设计精良、性能优异的射频连接解决方案。它具有高密度设计、卓越的电气性能和易于装配的特点。对于需要高可靠性和高性能的射频应用,如背板和插件模块,强烈推荐使用 NanoRF 接触器。总体而言,NanoRF 接触器是同类产品中的佼佼者,值得在射频应用中优先考虑。

2357971-1参数

参数
零件状态 在售
包装方式 袋装

2357971-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2357971-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2357971-1 2357971-1数据手册

2357971-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
